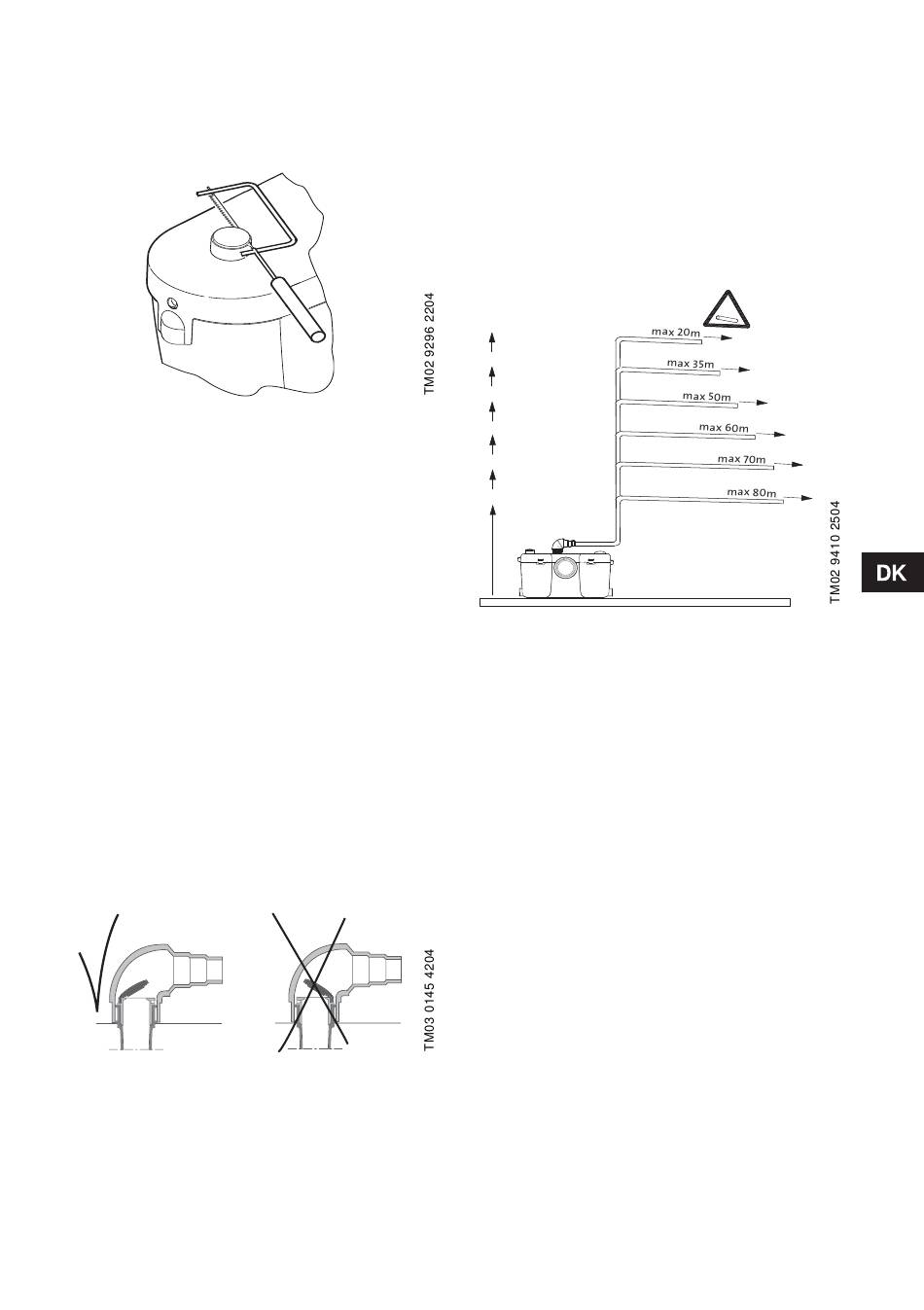

3.3 Tilslutning i topdæksel
Skær enden af studsen i dækslet med en skarp kniv
eller en fintandet sav. Kanterne skal skæres vinkelret
på hullet for at sikre god fastspænding af muffe A.
Fjern grater i hullet.
Fig. 7
Fastspænd muffe A med metalspændebånd D.

3.4 Tilslutning i siden

Brug muffe A og metalspændebånd D. Hvis en side-
tilslutning ikke anvendes, afblændes den med prop
E. Smør evt. O-ringen inden den sættes på plads.
3.4.1 Tilslutning af brusekabine
Bemærk: Toppen af brusekabinens vandlås skal
være min. 150 mm over bunden af Sololift+ PWC-3
beholderen.
Montér tilløbsrøret fra brusekabinen til en af sidetil-
slutningerne.
Det anbefales at montere en si til opsamling af hår i
brusekabinens rist.
3.5 Tilslutning af afgangsrør
Afgangsrøret skal være af et materiale der egner sig
til sort spildevand, og have en udvendig diameter på
23, 28 eller 32 mm.
Det anbefales at bruge min. ∅25 afgangsrør iht.
EN 12050-3.
Montér afgangsbøjningen C vha. spændebånd D.
Kontraventilen skal monteres som vist nedenfor.
Fig. 8
Tilpas evt. afgangsbøjningen C til ved at beskære
den.
Det anbefales at have en drænprop i bunden af det
lodrette rørstykke til brug ved eventuel reparation af
afgangsrøret.
3.6 Rørføring
Følgende skitse viser maks. længde af lodrette og
vandrette afgangsrør.
Det anbefales at den første del af afgangsrøret er
lodret.
Alle vandrette rør skal have et fald:
Afgangsrør: Min. 1 %.
Tilløbsrør: Min. 3 %.
Hvis afgangsrøret er længere end 10 m, skal der
efter 10 m anvendes en rørstørrelse større, f.eks.
∅28 de første 10 m og derefter ∅32.
6 m
5 m
4 m
3 m
2 m
1 m
Fig. 9
Afgangsrøret skal føres over tilbagestrømningsni-
veau (f.eks. kloakniveau). Rørledningen fra dette
punkt skal være mindst ∅40.

4. Opstart

1. Tjek at installationen er korrekt.
2. Tilslut forsyningsspændingen.
3. Skyl toilettet og tjek at pumpen starter og stopper
korrekt.
Hvis pumpen starter, er Sololift+ PWC-3 klar til
drift.
Hvis pumpen ikke starter, se afsnit 6. Fejlfinding.
4. Tjek at alle rør og tilslutninger er tætte.
Bemærk: Toilettet må ikke anvendes før Sololift+
PWC-3 er tilsluttet korrekt.
