4.3 Anschluss im oberen Deckel

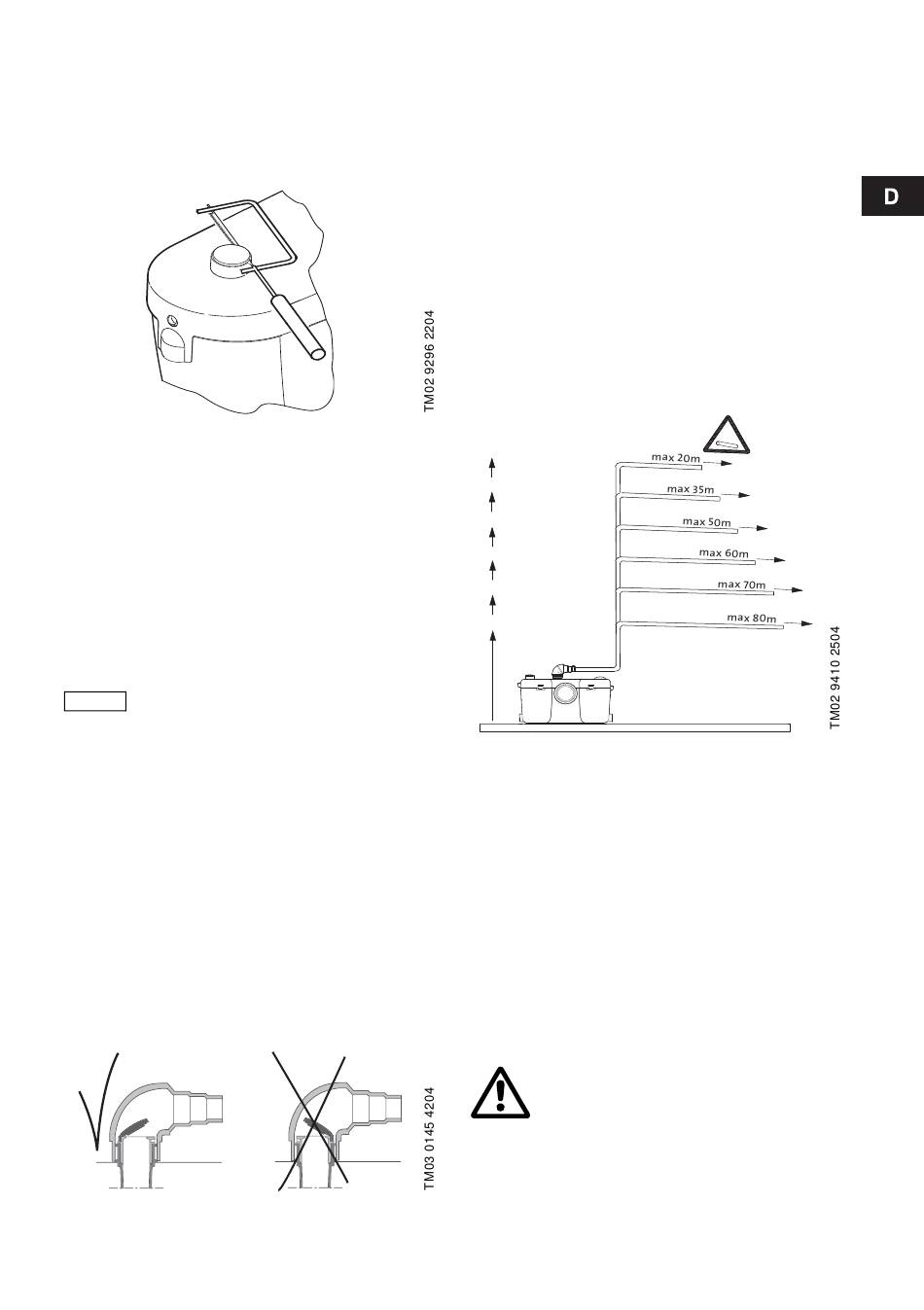

Das Ende des Stutzens mit einem scharfen Messer
oder einer feinzahnigen Säge abschneiden. Die Kan-
ten müssen rechtwinklig zum Loch geschnitten wer-
den, damit die Muffe A gut befestigt werden kann.
Grate im Loch entfernen.
Abb. 7
Gummimuffe A mit Hilfe der Metallschelle D befesti-
gen.

4.4 Seitenanschluss

Bei Nutzung des seitlichen Anschlusses sind die
Gummimuffe A und die Metallschelle D zu verwen-
den. Wird ein Seitenanschluss nicht verwendet, ist er
mit Stopfen E zu verblenden. Den O-Ring evtl. vor
der Montage anstreichen.

4.4.1 Anschluss einer Dusche

Der obere Teil des Siphons der Dusche
muss mindestens 150 mm über dem
Achtung
Boden des Sololift+ PWC-3 Behälters
sein.
Das Zulaufrohr von der Dusche an einen der Seiten-
anschlüsse montieren.
Es empfiehlt sich, ein Sieb zum Auffangen von Haa-
ren im Rost der Dusche zu montieren.

4.5 Anschluss des Druckrohres

Das Druckrohr muss aus einem für Schwarzwasser
geeigneten Werkstoff sein und einen Durchmesser
von 23, 28 oder 32 mm haben.
Es empfiehlt sich, mindestens ∅25 Druckrohr gemäß
EN 12050-3 zu benutzen.
Den Anschlusssbogen C mit Hilfe des Spannbandes
D montieren.
Das Rückschlagventil muss wie gezeigt montiert
werden.
Abb. 8
Anschlussbogen C evtl. zur Anpassung beschnei-
den.
Es empfiehlt sich, einen Entleerungsstopfen im
Boden des senkrechten Rohrstücks zur Anwendung
bei evtl. Reparatur des Druckrohres zu montieren.
4.6 Rohrführung
Folgende Skizze zeigt maximale Längen der senk-
rechten und waagerechten Druckrohre.
Es empfiehlt sich, dass der erste Teil des Druckroh-
res senkrecht ist.
Sämtliche waagerechte Rohre müssen ein Gefälle
haben:
Druckrohr: Min. 1 %.
Zulaufrohr: Min. 3 %.
Falls das Druckrohr länger als 10 m ist, muss eine
Rohrgröße größer verwendet werden, z.B. ∅28 für
die ersten 10 m verwenden und danach ∅32.
6 m
5 m
4 m
3 m
2 m
1 m
Abb. 9
Das Druckrohr muss über die Rückstauebene
geführt werden (z.B. Straßenoberkante). Die Rohr-
leitung muss ab diesem Punkt mindestens ∅40 sein.

5. Inbetriebnahme

1. Überprüfen, dass die Montage korrekt ist.
2. Versorgungsspannung einschalten.
3. Die Toilette spülen und überprüfen, dass die
Pumpe korrekt ein- bzw. ausschaltet. Schaltet die
Pumpe ein, ist Sololift+ PWC-3 betriebsbereit.
Schaltet die Pumpe nicht ein, siehe Abschnitt
7. Störungsübersicht.
4. Alle Rohre und Verbindungen auf Dichtigkeit
überprüfen.
Die Toilette darf nicht benutzt werden,
bevor die Sololift+ PWC-3 korrekt ange-
schlossen ist.
1%
