4.3 Przyłącze na pokrywie
Odciąć końcówkę przyłącza w pokrywie używając
ostrego noża albo piłki z ostrymi zębami. Krawędzie
muszą zostać ucięte pod właściwym kątem
w stosunku do otworu, aby zapewnić dobre
mocowanie z uszczelką A. Należy pozbyć się
szorstkich krawędzi.

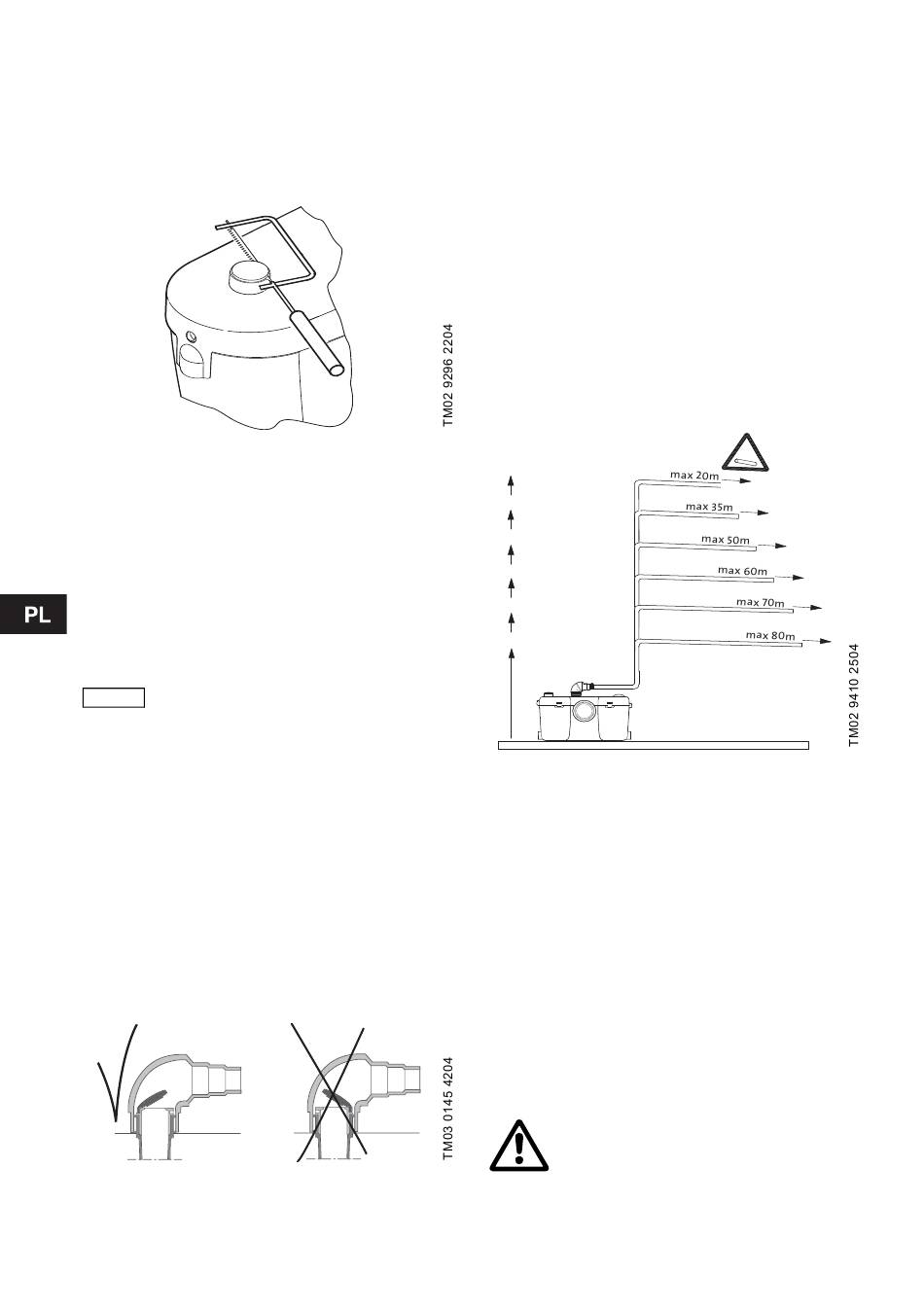

Rys. 7
Zabezpiecz gumową złączkę A przez nałożenie
stalowej obejmy D.
4.4 Przyłącza boczne
Wykorzystaj złączkę A i stalową obejmę D. Jeśli
przyłącze boczne nie jest używane, należy je zaślepić
używając zaślepki E. Nasmarować pierścień typu
O-ring przed dopasowaniem, jeżeli to konieczne.
4.4.1 Przyłączenie brodzika
Końcówka przewodu dopływowego
brodzika powinna być przynajmniej
v
UWAGA
150 mm powyżej dna zbiornika
Sololift+ PWC-3.
Doprowadź rury odpływowe z brodzika do jednego
z króćców przyłączeniowych. Wskazane jest, aby
zamontować sitko w odpływie brodzika zatrzymujące
włosy.
4.5 Przyłączenie rury tłocznej
Rura tłoczna musi być wykonana z materiału
odpowiedniego dla ścieków i powinna mieć średnicę
zewnętrzną 23, 28 lub 32 mm.
Zalecane jest użycie rury tłocznej o minimalnej
średnicy ∅25 zgodnie z EN 12050-3.
Zamontuj kolano tłoczne C używając obejmy D.
Zawór zwrotny musi być zainstalowany jak pokazano
poniżej.
Rys. 8
100
Przystosować kolano tłoczne C poprzez ucięcie go,
jeśli to konieczne.
Zaleca się zamontować korek spustowy w dolnej,
pionowej części rurociągu, na wypadek konieczności
naprawy rury tłocznej.
4.6 Prowadzenie rurociągu
Na poniższym rysunku przedstawione są
maksymalne długości poziomych i pionowych rur
tłocznych. Zaleca się, aby pierwszy odcinek
rurociągu tłocznego był pionowy.
Wszystkie poziome odcinki rurociągu powinny mieć
spadek:
rura tłoczna: minimum 1%.
rury dopływowej: minimum 3%.
Jeżeli rura tłoczna jest dłuższa niż 10 metrów, to po
10 metrach przyłączymy rurę o jeden numer
większą, np. rura ∅28 na pierwszych 10 metrach,
a dalej rura ∅32.
6 m
5 m
4 m
3 m
2 m
1 m
Rys. 9
Rura tłoczna musi zostać wyprowadzona ponad
poziom przepływu wstecznego (tzn. ponad poziom
spiętrzenia kanalizacji). Rurociąg od tego punktu
musi być utworzony z rur o średnicy co najmniej
∅40.

5. Uruchomienie

1. Sprawdzić poprawność montażu wszystkich
instalacji.
2. Załączyć zasilanie.
3. Spuścić wodę ze spłuczki i sprawdzić, czy pompa
załącza i wyłącza się poprawnie. Jeżeli pompa
załącza się, Sololift+ PWC-3 jest gotowy do
pracy. Jeżeli pompa nie załącza się, patrz
rozdział 7. Przegląd zakłóceń.
4. Sprawdzić szczelność rur i wszystkich połączeń.
Nie wolno używać toalety zanim
Sololift+ PWC-3 nie zostanie
prawidłowo podłączony.
1%
