3. Paigaldamine

Paigaldamine tuleb teostada vastavalt kohalikele
eeskirjadele ja heale tavale. Sololift+ PWC-3 tuleb
paigaldada ühendatud seadmega samasse ruumi.
Pane tähele, et kõik Sololift+ mudelid peavad olema
ligipääsetavad hooldamiseks ja remontimiseks.
Mehaanikud ei ole võimelised ilma hõlpsa
juurdepääsuta teostama seadme hooldust või
remonti.
3.1 Elektrilised ühendused
Elektrilisi ühendusi tohib teha selleks volitatud isik.
Enne vooluvõrku ühendamist kontrolli Sololift+
PWC-3 andmeplaadilt, kas seadme tööpinge ja
sagedus sobivad voolurõhu parameetritega.
Vooluvõrgus peab olema
lekkevoolukaitse. See kindlustab
kaitse, kui kasutatakse seadme
originaalpistikut või muud
maandusklemmidega pistikut.
Sololift+ PWC-3 peab ühendama
vooluvõrku läbi lüliti, mille kontaktide
vahe on minimaalselt 3mm kõikidel
kontaktidel.
Pumpla peab olema kaitstud
veepritsmete eest vastavalt
eeskirjadele (IP44).

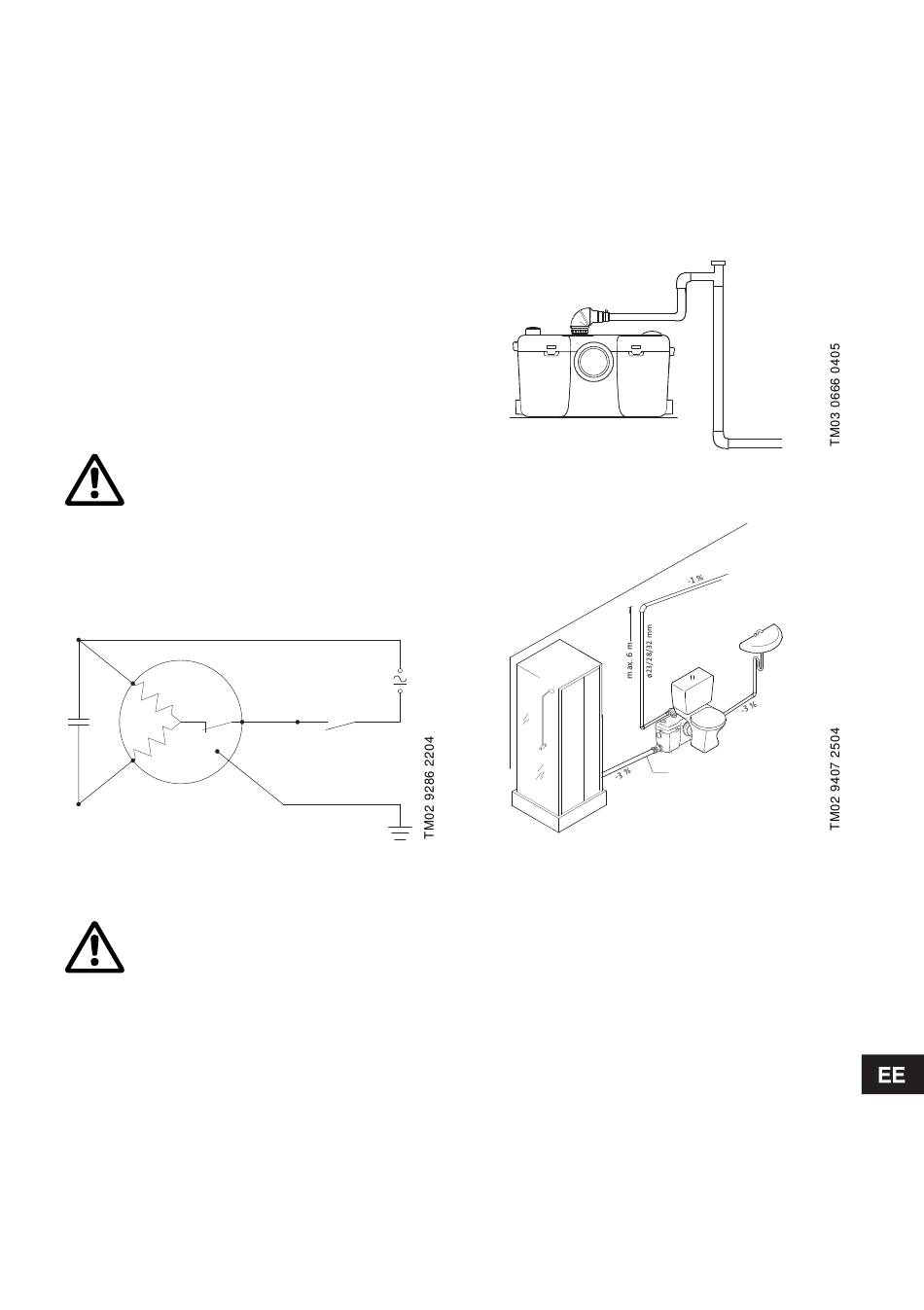

3.1.1 Ühendusskeem
Rp
C
Ra
Joonis 4
3.1.2 Mootori kaitse
Ülekuumenemise korral lülitab ülekoor-
muslüliti pumba välja ja kui mootor on
pii-savalt jahtunud, uuesti sisse.

3.2 Asukoht

Mahuti tuleb kinnitada põranda külge kruvide ja
kinnitusliistude G abil vältimaks ülestõusmist
üleujutuse korral.
3.2.1 Sifooni efekt
Kui kanalisatsiooni ühendus on allpool seadme
põhjast on soovitav sifooni efekti vältimiseks
paigaldada õhutusventiil.
Kui viimane toruosa peale horisontaalset survetoru
on vertikaalne, peab ta olema läbimõõdult kaks
mõõtu suurem kui horisontaaltoru. Kui
horisontaaltoru on ∅23, peaks vertikaaltoru olema
∅40. Kui horisontaaltoru on ∅32, peaks vertikaaltoru
olema ∅50. Vaata joonis 5.
Joonis 5
3.2.2 Paigaldusjoonis
Joonis 6
3.2.3 Ühendamine WC-ga
Sololift+ PWC-3 peaks kasutama tagantvooluga WC-
potiga vastavalt EN 33 või EN 37. Loputamiseks
tuleb kasutada vähemalt 6 l vett.
Suruge pumpla vastu WC-potti ja tõmmake
ühendusmuhv WC-poti väljaviigu peale nii et
ühenduskoht oleks kaetud.
Paigaldage kinnitusklamber ka veenduge, et muhv
on õiges asendis.
ø40
197
