4.3 Spajanje na gornji poklopac

Odrežite vrh ispupčenja na poklopcu pomoću oštrog
noža ili pile s finim zupcima. Rubovi moraju biti
odrezani pod pravim kutom u odnosu na otvor, kako
bi manšeta A dobro prianjala. Izgladite grube rubove.

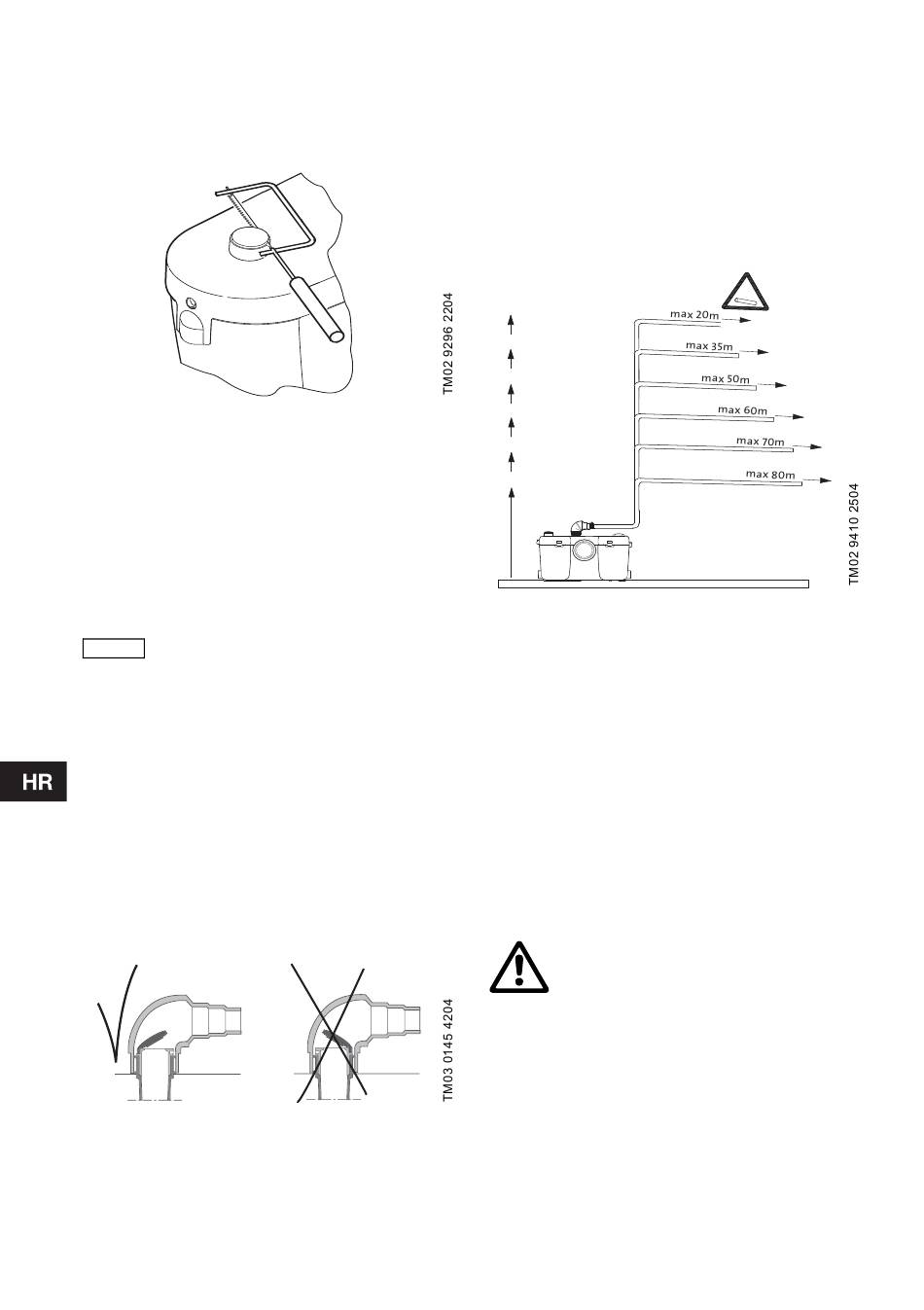

Slika 7
Osigurajte cijev A pomoću metalne spojnice D.
4.4 Bočno spajanje
Koristite cijev A i metalnu spojnicu D. Ukoliko se
bočni spoj ne rabi, mora se zatvoriti pomoću čepa E.
Ukoliko je to potrebno, podmažite
0-prsten prije montaže.
4.4.1 Spajanje tuš-kabine
Pozor: gornji dio odvajača kondenzata
tuš-kabine mora se nalaziti najmanje
UPOZORENJE
150 mm iznad dna spremnika Sololifta+
PWC-3.
Pričvrstite ulaznu cijev tuš-kabine na jedan postrani
ulaz.
Za skupljanje kose preporučamo montažu filtra na
izlaznoj rešetki tuš-kabine.
4.5 Priključivanje ispusne cijevi
Ispusna slavina mora biti od materijala koji odgovara
za fekalne vode te mora imati vanjski promjer od 23,
28 ili 32 mm.
Preporučamo uporabu ispusne cijevi od najmanje
∅25 sukladno EN 12050-3.
Ispusni luk C pričvrstite pomoću stezaljke D.
Nepovratni ventil montirati prema donjem prikazu.
Slika 8
Rezanjem prilagodite, u slučaju potrebe, ispusni
luk C.
Preporučamo montažu ispusnog čepa na dnu
okomitog dijela cijevi za eventualne popravke na
ispusnoj cijevi.
136

4.6 Cjevovod

Sljedeći crtež prikazuje maksimalne duljine okomitih
i vodoravnih ispusnih cijevi.
Preporučamo, da prvi dio cijevi bude okomit.
Sve vodoravne cijevi moraju imati pad:
ispusna cijev: najmanje 1 %.
ulazna cijev: najmanje 3 %.
Ukoliko je ispusna cijev dulja od 10 metara, nakon
10 metara treba rabiti za jedan promjer veću cijev,
npr. ∅28 cijev za prvih 10 metara a iza toga ∅32.
6 m
5 m
4 m
3 m
2 m
1 m
Slika 9
Ispusna cijev se mora nalaziti iznad razine povratnog
tečenja (tj. iznad glavne kanalizacijske razine).
Cjevovod od te točke mora imati veličinu cijevi od
najmanje ∅40.
5. Puštanje u pogon
1. Provjerite ispravnost montaže.
2. Uključite opskrbu električnom energijom.
3. Isperite zahod pa provjerite ispravno startanje i
zaustavljanje crpke.
Ukoliko crpka starta, Sololift+ PWC-3 je spreman
za rad. Ukoliko crpka ne starta, pogledajte
odlomak 7. Lista za traženje kvarova.
4. Provjerite jesu li sve cijevi i spojevi čvrsto
pritegnuti.
Zahod se ne smije koristiti prije
ispravnog spajanja Sololifta+ PWC-3.
1%
