2.1 Πρόσθετος εξοπλισμός που
περιλαμβάνεται
Τα ακόλουθα εξαρτήματα προμηθεύονται μαζί με το
Sololift+ PWC-3 για την εγκατάσταση. Τα παρακάτω
γράμματα θα χρησιμοποιηθούν κατά την περιγραφή
της εγκατάστασης.
A C D
Σχ. 2
2.2 Διαστάσεις

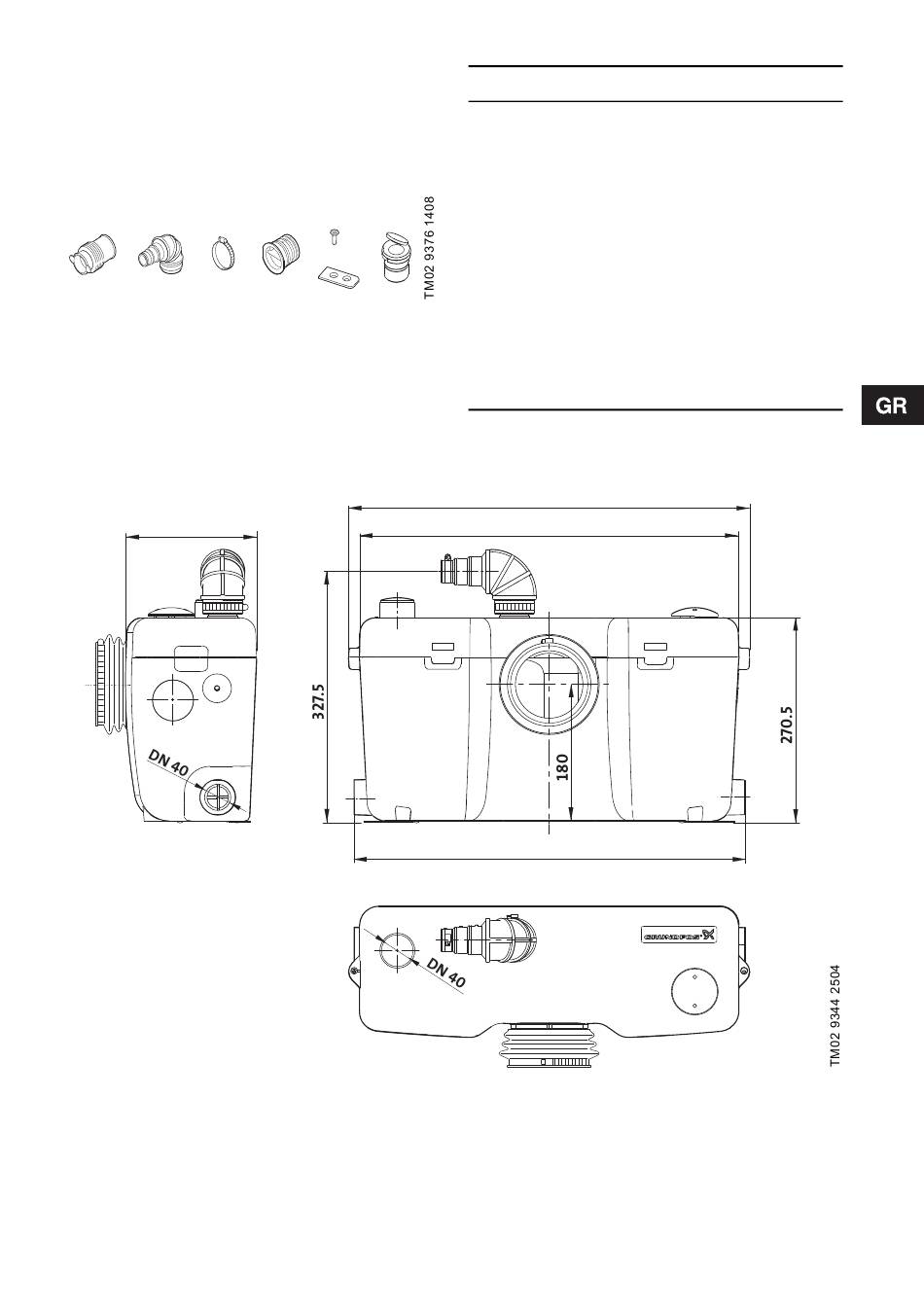

Τα παρακάτω σχήματα με διαστάσεις παρουσιάζουν τις διαστάσεις του Sololift+ PWC-3.
172
Σχ. 3
E F H
G
Ποσότητα Περιγραφή
Ελαστικοί σωλήνες για
2 σύνδεση στο επάνω καπάκι
(∅40).
1 Γωνιακός σωλήνας 90° (∅32)
Μεταλλικά κολλάρα για τη
σύνδεση της λεκάνης, του
8
σωλήνα και της καμπύλης
κατάθλιψης
Τάπες για τις πλευρικές
2
συνδέσεις.
Βίδες για τα εξαρτήματα
2
δαπέδου
2 Εξαρτήματα δαπέδου
1 Βαλβίδα αντεπιστροφής
529
500
513
Θέση
A
C
D
E
F
G
H
