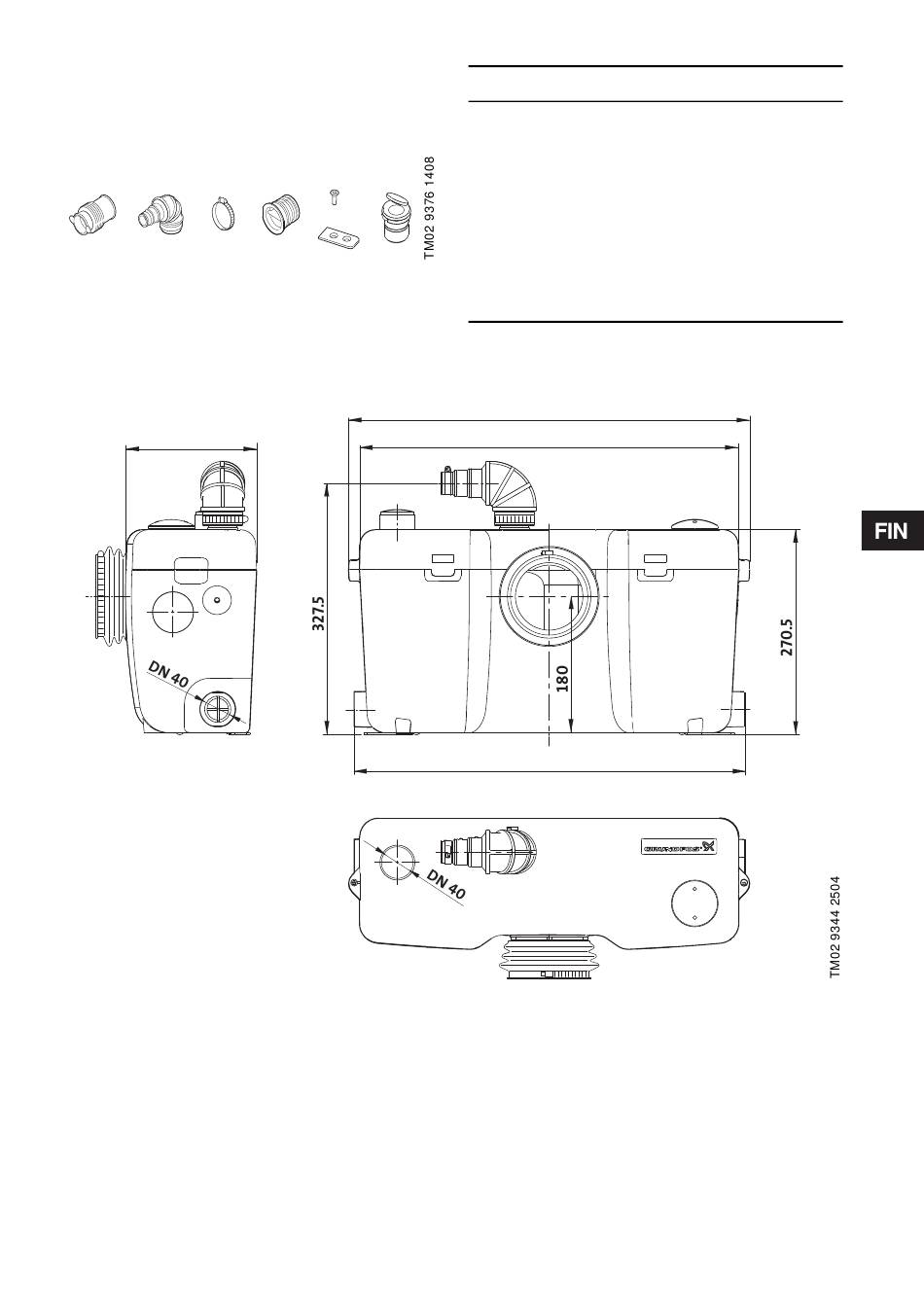

2.1 Sisältyvät varusteet
Sololift+ PWC-3:n mukana toimitetaan seuraavat
asennusosat. Kirjaimia käytetään asennusohjeiden
yhteydessä.
A C D
Kuva 2

2.2 Mitat

Sololift+ PWC-3:n mitat käyvät ilmi seuraavista mittapiirroksista.
172
Kuva 3
E F H
G
Kpl Nimike
Kumikaulus kansiliitäntää
2
varten (∅40)
1 Poistokäyrä (∅32)
Metallinen kiristin WC:n, muhvin
8
ja poistokäyrän liitäntää varten
2 Sivuliitännän sulkutulppa
2 Ruuvi lattiakiinnitykseen
2 Lattiakiinnike
1 Takaiskuventtiili
529
500
513
Pos.
A
C
D
E
F
G
H
81
