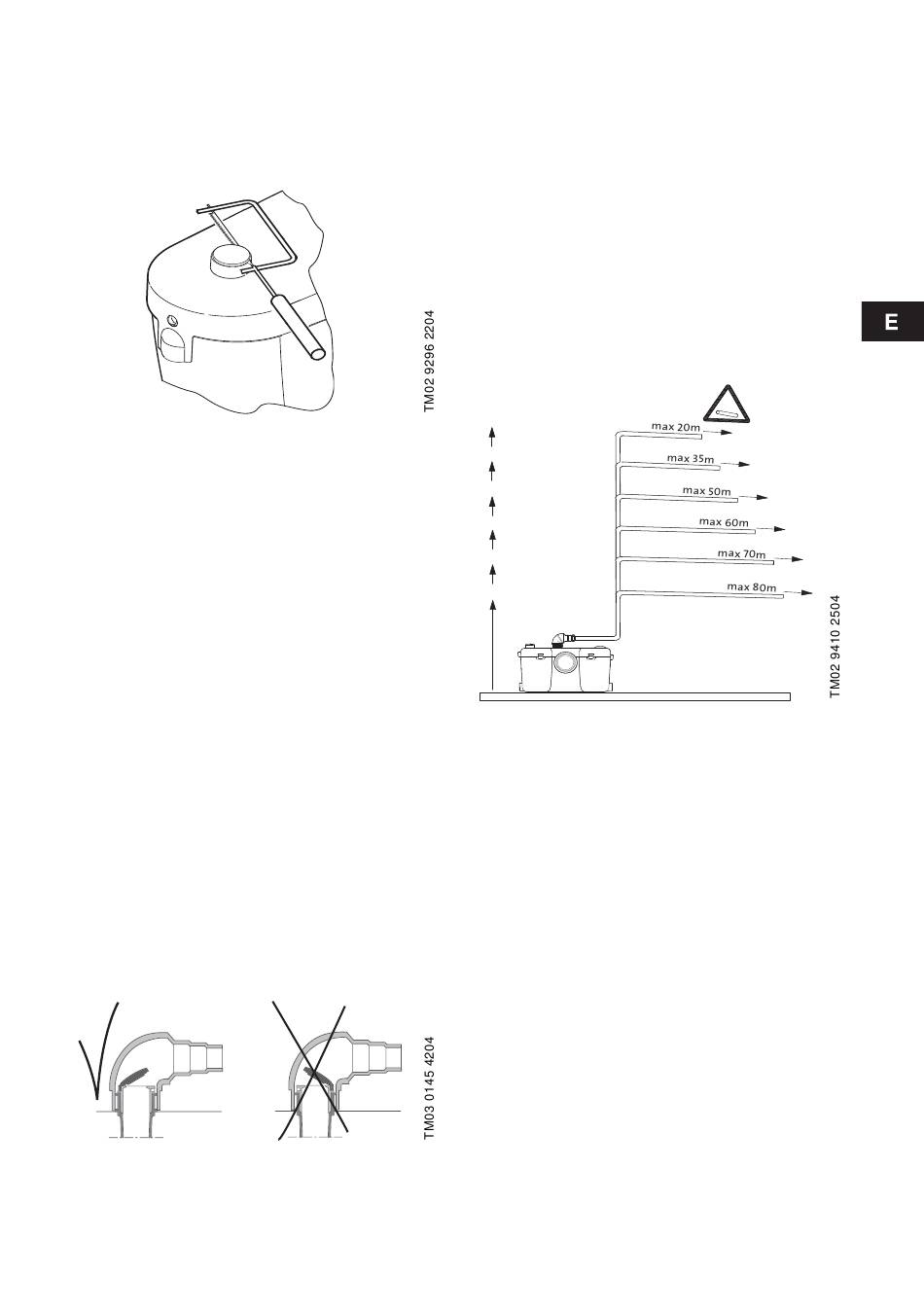

3.3 Conexión en la cubierta
Cortar el saliente en la cubierta con un cuchillo afi-
lado o serrucho con dientes finos. Los bordes deben
cortarse en ángulos rectos al orificio para garantizar
una buena sujeción del manguito A. Eliminar los bor-
des desiguales.
Fig. 7
Ajuste el manguito A utilizando la abrazadera de
metal D.
3.4 Conexión lateral
Use el manguito A y la abrazadera de metal D. Si
una conexión lateral no se utiliza, ésta debe aislarse
mediante el tapón E. Si es preciso, lubricar la junta
tórica antes de montarla.
3.4.1 Conexión de ducha
Nota: La parte superior del sifón de la ducha debe
estar por lo menos 150 mm por encima del fondo del
tanque de Sololift+ PWC-3.
Montar el tubo de entrada de la ducha a una de las
dos conexiones laterales.
Se recomienda instalar un filtro en el desagüe de la
ducha para retener los pelos.
3.5 Conexión del tubo de salida
El tubo de salida debe ser de un material adecuado
para aguas fecales sin tratar y tener un diámetro
exterior de 23, 28 ó 32 mm.
Se recomienda utilizar un tubo de salida de mín.
∅25 según EN 12050-3.
Montar el codo de salida C utilizando la
abrazadera D.
La válvula de retención debe montarse como se
indica a continuación.
Fig. 8
Adaptar el codo de salida C, si es necesario, cortán-
dolo.
Se recomienda instalar un tapón de purga en el
fondo de la sección de tubo vertical para utilizarlo si
hay que reparar el tubo de salida.
3.6 Tubería
Los siguientes planos muestran la longitud máxima
de los tubos de salida verticales y horizontales.
Se recomienda que la primera parte del tubo de
salida sea vertical.
Todos los tubos horizontales deben tener una caída:
Tubo de salida: Mín. 1 %.
Tubos de entrada: Mín. 3 %.
Si el tubo de salida mide más de 10 m, debe utili-
zarse un tubo de un tamaño mayor a partir de 10 m,
por ejemplo un tubo de ∅28 los primeros 10 m y
después de ∅32.
6 m
5 m
4 m
3 m
2 m
1 m
Fig. 9
El tubo de salida debe hallarse por encima del nivel
del reflujo (es decir el nivel del alcantarillado princi-
pal). Desde este punto la tubería debe realizarse con
tubos de ∅40 como mínimo.

4. Puesta en marcha

1. Comprobar que la instalación es correcta.
2. Conectar el suministro eléctrico.
3. Descargar agua al inodoro y comprobar que la
bomba arranca y para correctamente.
Si la bomba arranca, Sololift+ PWC-3 está lista
para usar. Si la bomba no arranca, ver sección
6. Localización de fallos.
4. Comprobar que todos los tubos y conexiones
están herméticos.
Nota: El inodoro no debe usarse hasta que Sololift+
PWC-3 esté conectada correctamente.
