3.3 Ühendus seadme kaanes
Lõigake terva noa või peene hambaga saega ära
väljaviigu ots. Servad peavad olema lõigatud õige
nurga all ava suhtes, et kindlustada õhenduskuhvi
õige paigaldus. Tasandage konarused äärel.

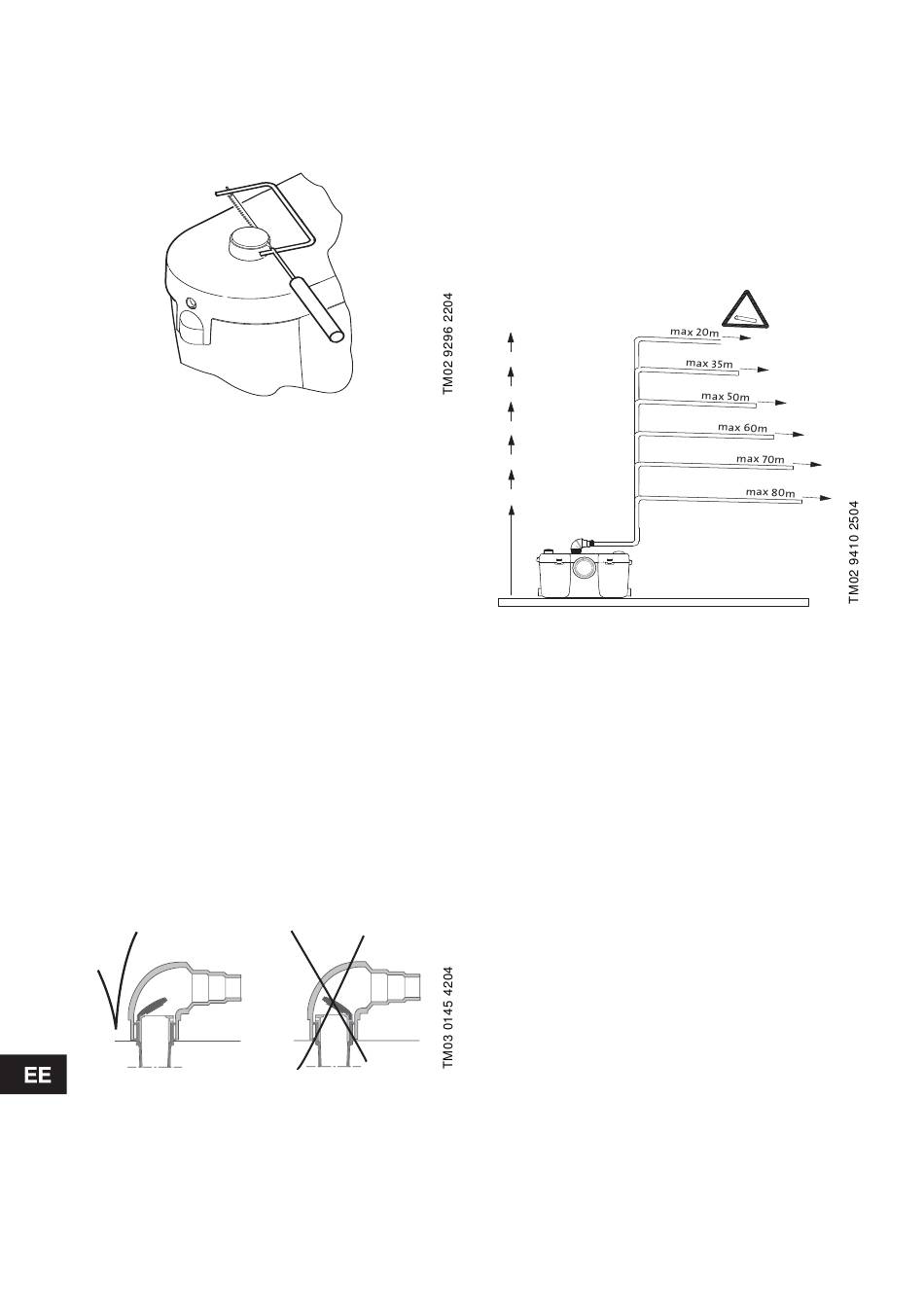

Joonis 7
Kinnita muhv A metallklambri D abil.
3.4 Ühendused seadme külgedel
Kasuta muhvi A ja metallklambrit D, Kui
külgühendust ei kasutata sulgege see korgiga E.
Vajadusel niisutage tihendeid enne paigaldamist.
3.4.1 Dushikabiini ühendamine
Märkus: Dushikabiini äravoolutrapi tasapind peab
olema vähemalt 150 mm kõrgemal Sololift+ PWC-3
mahuti põhjast.
Ühendage dushikabiinist tulev sisendtoru ühega
mahtui külgedel oleva sisendliidesega.
Soovitav on paigaldada dushikabiini äravooluavale
juuksekarvade kogumiseks filter.
3.5 Survetoru ühendamine
Surve toru materjal peab olema vastav kasutamiseks
fekaalvetega ja olema välise läbimõõduga 23, 28 või
32 mm.
Soovitav on kasutada vähemalt ∅25 survetoru
vastavalt EN 12050-3.
Paigaldage põlv C kasutades klambrit D.
Tagasilöögiklapp peab olema paigaldatud nagu
allpool näidatud.
Joonis 8
Kohandage põlv C, vajadusel lõigake parajaks.
Vertikaalse torulõigu alumisse ossa on mõistlik ette
näha tühjenduse võimalus, näiteks torustiku
remondiks.
198

3.6 Torustik

Järgnev joonis näitab vertikaalsete ja
horisontaalsete toruosade maksimaalpikkust.
On soovitav, et esimene osa survetorustikust oleks
vertikaalne.
Kõikidel horisontaaltorudel peab olema kalle:
Survetorustik: Minimaalselt 1 %.
Sisendtorustik: Minimaalselt 3 %.
Kui survetoru on pikem kui 10m, peab kasutama üks
aste suurema läbimõõduga toru, näiteks ∅28
esimesel 10 meetril ja peale seda ∅32.
6 m
5 m
4 m
3 m
2 m
1 m
Joonis 9
Survetoru ühendatakse kanalisatsiooni ülevalpool
kanalisatsiooni taset. Alates sellest kohast peaks
torustik olema vähemalt ∅40.
4. Käivitamine
1. Veenduge, et montaaz on tehtud korralikult.
2. Lülitage toitepinge sisse.
3. Tühjendage loputuskast ja kontrollige kas pump
käivitub.
Kui pump käivitub on Sololift+ PWC-3
kasutusvalmis.
Kui pump ei käivitu, vt osa 6. Veaotsing.
4. Kontrollige, et kõik toruühendused on tihedad.
Märkus: Tualetti ei tohi kasutada enne kui Sololift+
PWC-3 on korrektselt paigaldatud.
1%
