3.3 Liitäntä kanteen

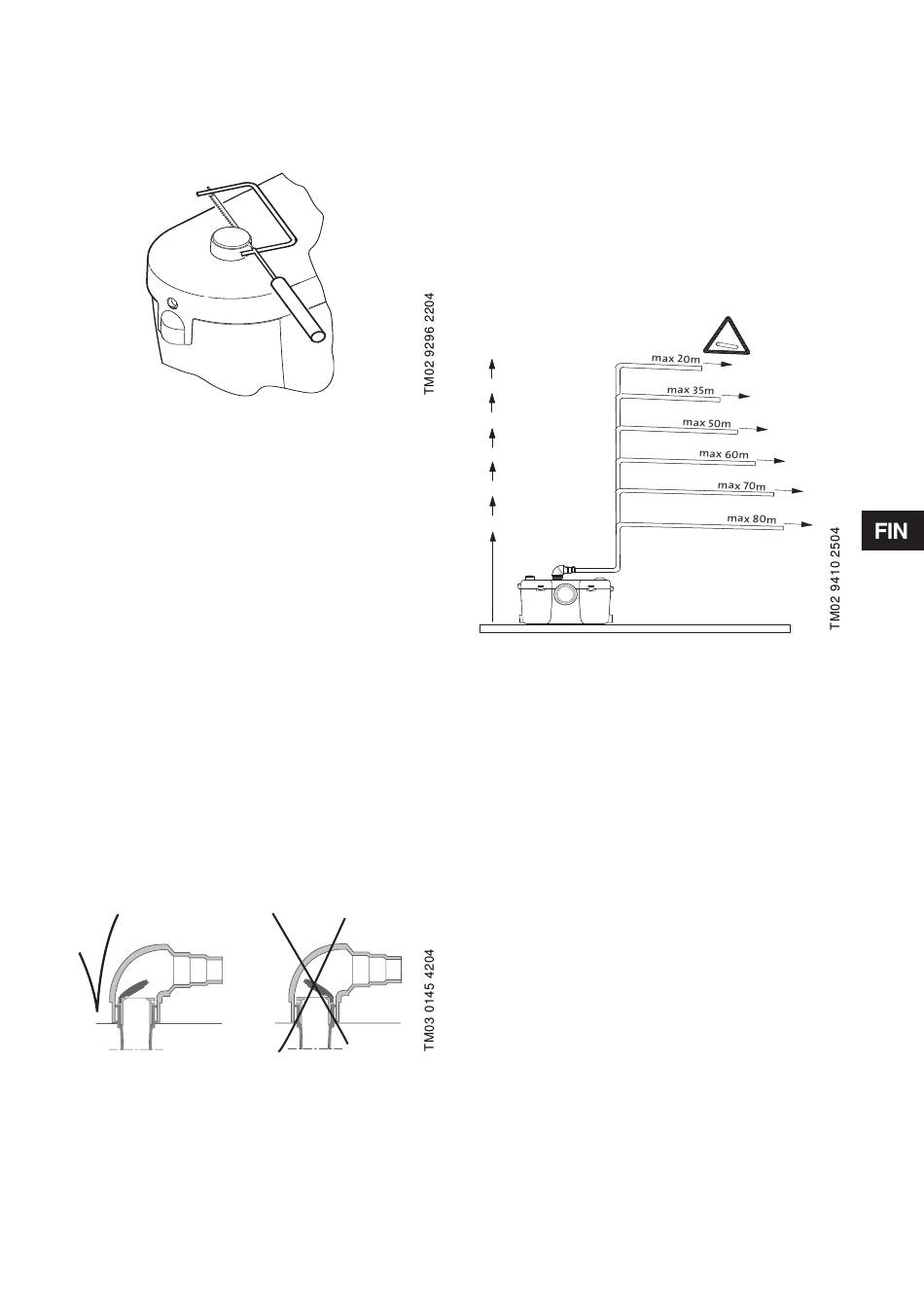

Katkaise liitäntäyhteen pää terävällä veitsellä tai hie-
nohampaisella sahalla. Reunat on leikattava suora-
kulmaisiksi, jotta kumikaulus A tiivistyy kunnolla.
Poista purseet.
Kuva 7
Kiinnitä muhvi A metallisella kiristimellä D.
3.4 Sivuliitäntä
Käytä muhvia A ja metallista kiristintä D. Jos
jotakin sivuliitäntää ei käytetä, se on suljettava tul-
palla E. Voitele tarvittaessa O-rengas ennen sen
asennusta.
3.4.1 Liitäntä suihkukaappiin
Huom. Suihkukaapin vesilukon yläpinnan on oltava
vähintään 150 mm Sololift+ PWC-3:n säiliön pohjan
yläpuolella.
Liitä suihkukaapin putki sopivaan sivuliitäntään.
On suositeltavaa asentaa suihkukaapin lattiakaivoon
sihti hiuksien keräämistä varten.
3.5 Liitäntä poistoputkeen
Poistoputken tulee olla viemärivettä kestävää materi-
aalia ja ulkohalkaisijaltaan joko 23, 28 tai 32 mm.
Poistoputken tulisi olla kooltaan vähintään ∅25 vie-
märiputkea EN 12050-3:n mukaisesti.
Kiinnitä poistokäyrä C kiristimen D avulla.
Takaiskuventtiili on asennettava alla olevan kuvan
mukaisesti.
Kuva 8
Sovita poistokäyrä C tarvittaessa sopivan mittaiseksi
leikkaamalla.
On suositeltavaa asentaa tyhjennystulppa pystysuo-
ran putkiosuuden alaosaan siltä varalta, että poisto-
putkea joudutaan joskus korjaamaan.

3.6 Putkisto

Seuraava piirros määrittelee pysty- ja vaakasuorien
poistoputkien maksimipituudet.
On suositeltavaa, että poistoputken ensimmäinen
osuus on pystysuora.
Kaikissa vaakasuorissa putkissa on oltava vietto:
Poistoputki: Vähintään 1%
Tuloputket: Vähintään 3%.
Jos poistoputki on yli 10 metriä pitkä, 10 metrin jäl-
keen on käytettävä yhtä kokoa suurempaa putkea,
esimerkiksi ∅28 putki ensimmäisten 10 metrin mat-
kalla ja sen jälkeen ∅32.
6 m
5 m
4 m
3 m
2 m
1 m
Kuva 9
Poistoputki on vietävä takaisinvirtauskorkeuden
(pääviemärin tason) yläpuolelle. Tästä kohdasta
eteenpäin putkikoon on oltava vähintään ∅40.
4. Käyttöönotto
1. Varmista, että asennus on tehty oikein.
2. Kytke sähkönsyöttö päälle.
3. Huuhtele WC-istuin ja varmista, että pumppu
käynnistyy ja pysähtyy oikein.
Jos pumppu käynnistyy, Sololift+ PWC-3 on
käyttövalmis.
Jos pumppu ei käynnisty, katso jakso
6. Vianetsintä.
4. Tarkasta kaikkien putkien ja liitosten tiiviys.
Huom. WC-istuinta ei saa käyttää ennen kuin Solo-
lift+ PWC-3 on oikein liitetty.
