3. Montaj

Montaj işlemi yerel düzenlemeler ve yönetmeliklere
uygun gerçekleştirilmelidir. Sololift+ PWC-3 bir ünite
bağlantısı olarak aynı odada montajlanmalıdır.
Bakım ve onarım işlemleri için tüm Sololift+
modellerinin erişilebilir olması gerektiğini unutmayın.
Kolay ulaşılamadığı taktirde, mühendisler ünitenin
servis veya bakım işlemini yapamaz.
3.1 Elektrik bağlantısı
Elektrik montajı sadece yetkili personel tarafından
gerçekleştirilmelidir.
Sololift+ PWC-3, bilgi etiketine uygun şekilde
besleme voltajına bağlanmalıdır.
Montajı yapılan sistemde toprak kaçak
akımlarına karşı toprak kaçak akımı
devre kesici bulunmalıdır. Schuko fiş
veya toprak iletkenli fiş kullanıldığında
koruma sağlanır.
Sololift+ PWC-3, her kutbunda en
azından 3 mm kontak boşluğuna sahip
ana şaltere bağlanmalıdır.
Basma istasyonu yönetmeliklere uygun
şekilde su sıçramalarına karşı
korunmalıdır.

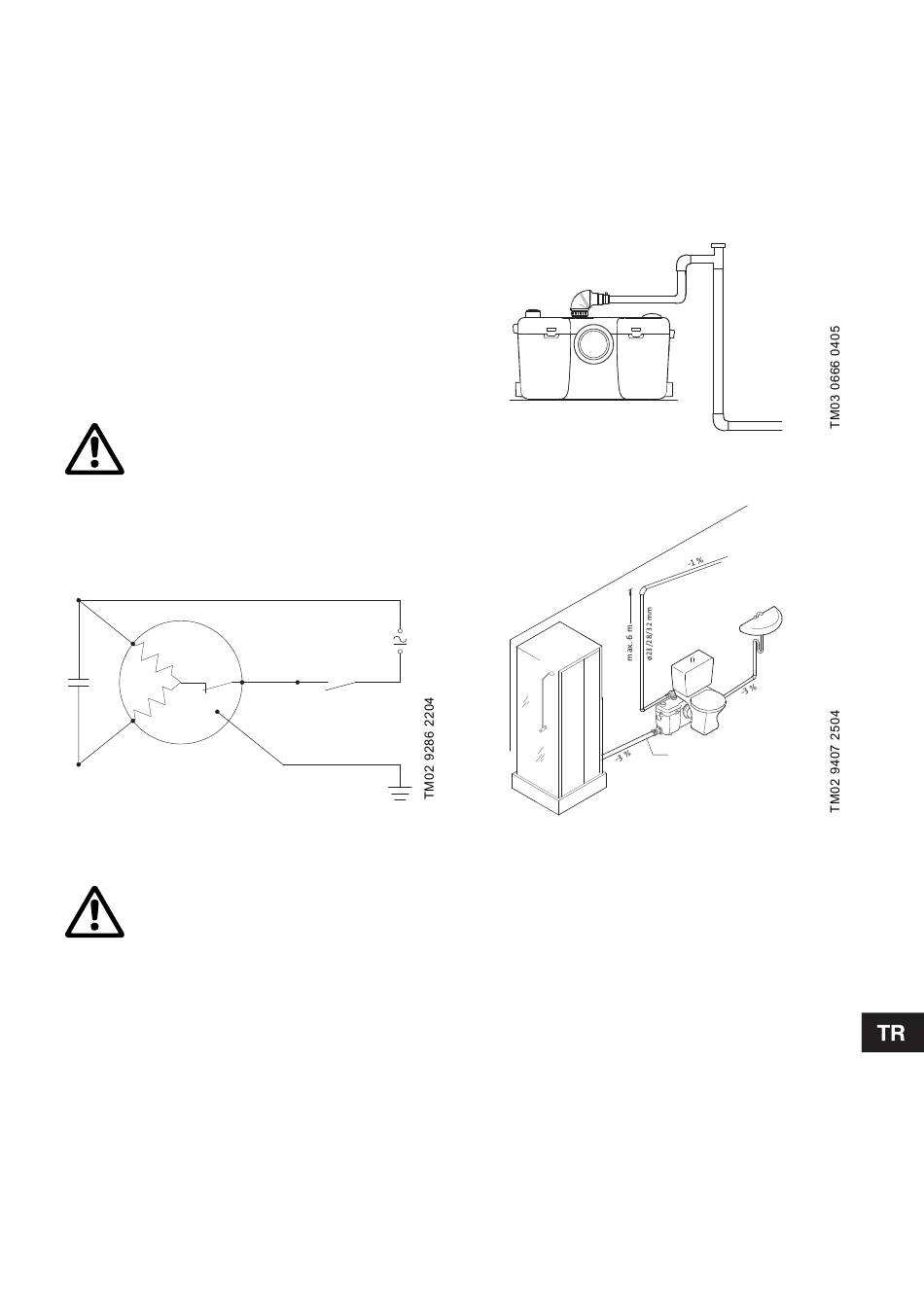

3.1.1 Kablo diyagramı
Rp
C
Ra
Şekil 4
3.1.2 Motor koruması
Aşırı hararet durumunda termik aşırı
yük şalteri motoru devreden çıkarır ve
motor yeterince soğuduğunda tekrar
devreye alır.

3.2 Mekanik montaj

Taban fitingleri (G) odanın su basması halinde
yukarı kalkmayı önleyecek şekilde sabitlenmelidir.
Bakım için kolayca erişim sağlayacak şekilde
Sololift+ PWC-3'ün montajı yapılmalıdır.
3.2.1 Çekme, sifon işlemi
Kanalizasyona bağlantı basma istasyonundan aşağı
seviyede ise, çekmeyi önlemek için havalandırma
vanası monte edilmesi önerilir.
Eğer yatay boşaltma borusundan sonrakison boru
bölümü dikey ise, yatay borudan iki kat daha büyük
ölçüde olmalıdır. Eğer yatay boru ∅23 ise, dikey
boru ∅40 olmalıdır. Eğer yatay boru ∅32 ise, dikey
boru ∅50 olmalıdır. Bakınız şekil 5.
Şekil 5
3.2.2 Uygulama çizimi
Şekil 6
3.2.3 Tuvalet bağlantısı
Sololift+ PWC-3, EN 33 veya EN 37'ye uygun şekilde
yatay çıkışa sahip tuvalette kullanılmalıdır. Tuvalet
sifon çekişinde en azından 6 litre su kullanmalıdır.
Basma istasyonunu klozete doğru ittirin ve bağlantı
oturana kadar kovanı tuvalet deşarjı üzerine çekin.
Kelepçeyi takın ve kovanın doğru konumda olmasını
sağlayın.
ø40
