3.3 Racordarea în capacul superior

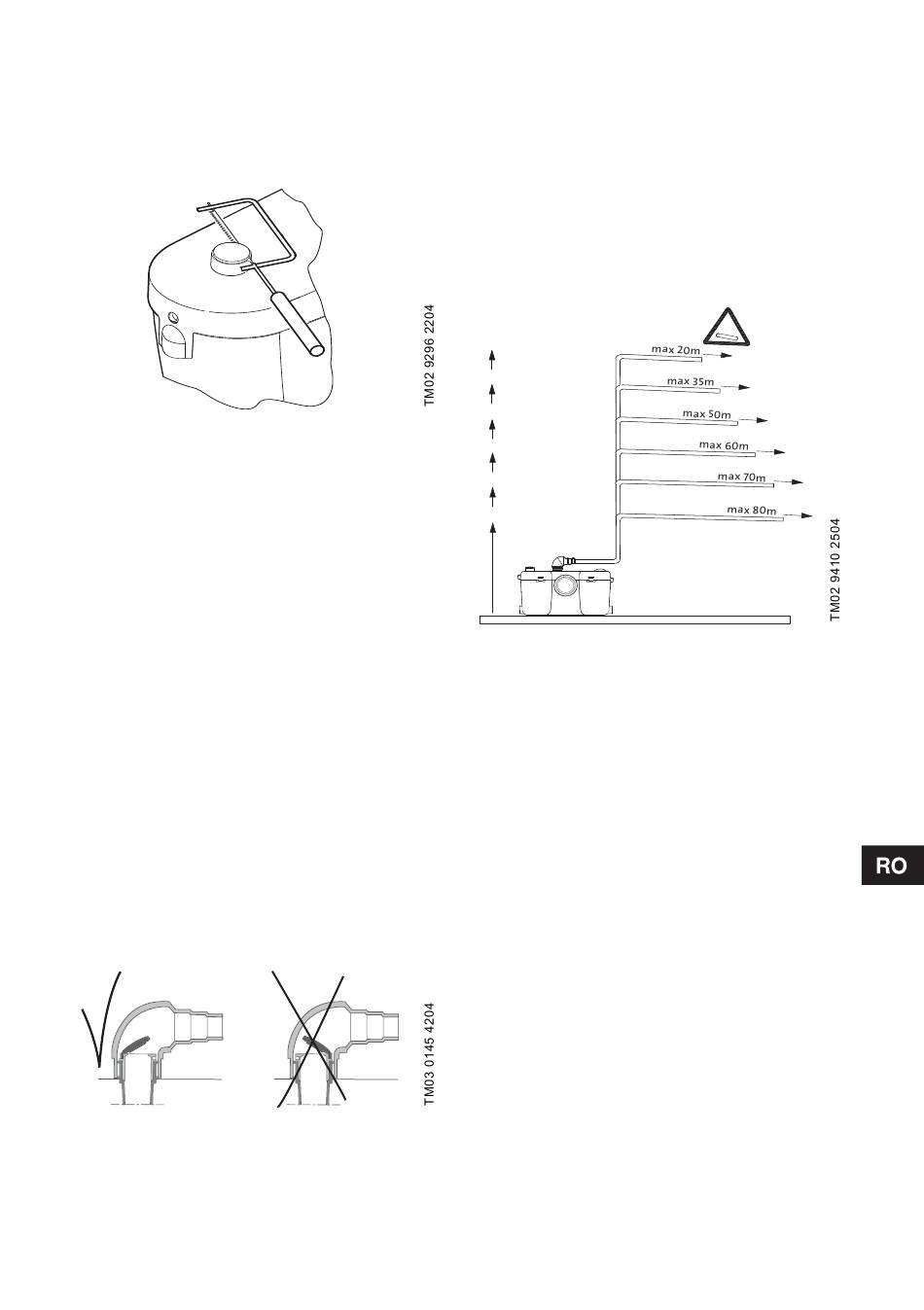

Îndepărtaţi dopul din capac folosind un cuţit ascuţit
sau un ferestrău cu dinţi fini. Marginile trebuie tăiate
la unghiuri drepte la orificiu pentru a asigura o bună
strângere a manşonului A. Îndepărtaţi marginile cu
asperităţi.
Fig. 7
Fixaţi manşonul A prin intermediul clemei metalice
D.
3.4 Racordarea laterală
Utilizaţi manşonul A şi clema metalică D. Dacă una
din conexiunile laterale nu este folosită trebuie
astupată cu dopurile E. Ungeţi inelul O, dacă este
necesar, înainte de fixare.
3.4.1 Racordarea cabinei de duş
Notă: Partea de sus a rezervorului de apă a cabinei
de duş trebuie să fie la cel puţin 150 mm deasupra
părţii de jos a rezervorului Sololift+ PWC-3.
Fixaţi conducta de intrare de la cabina de duş la unul
din orificiile laterale. Este recomandat să instalaţi o
sită în grătarul cabinei de duş pentru colectarea
părului.

3.5 Racordul conductei de refulare

Conducta de refulare trebuie să fie dintr-un material
adecvat pentru apă uzată brută şi să aibă un
diametru extern de 23, 28 or 32 mm.
Este recomandat să se folosească un diametru de
refulare de minim ∅25 conform EN 12050-3.
Fixaţi cotul de refulare C folosind colierul D.
Clapetul de sens trebuie montat cum este arătat mai
jos.
Fig. 8
Potrviţi cotul de refulare C, dacă este necesar, prin
tăierea acestuia. Este recomandat să echipaţi un
dop de purjare la partea inferioară a secţiunii
verticale a conductei pentru utilizarea în cazul
reparaţiilor la conducta de refulare.
3.6 Reţeaua de conducte
Desenul următor ilustrează lungimea maximă a
conductelor de refulare verticale şi orizontale.
Se recomandă ca prima secţiune a conductei de
refulare să fie verticală.
Toate conductele orizontale trebuie să aibă o pantă:
Conducta de refulare: Minim 1 %.
Conducte de intrare: Minim 3 %.
Dacă conducta de refulare este mai lungă de 10
metri, trebuie utilizată o conductă cu un diametru mai
mare după 10 metri, de exemplu o conductă de ∅28
pentru primii 10 metri ţi apoi ∅32.
6 m
5 m
4 m
3 m
2 m
1 m
Fig. 9
Conducta de refulare trebuie luată deasupra
nivelului de curgere inversă (ex.: nivelul canalizării
principale). Reţeaua de conducte din acest punct
trebuie realizată din conducte cu diametrul de cel
puţin ∅40.

4. Pornirea

1. Verificaţi dacă montajul este corect.
2. Cuplaţi alimentarea electrică.
3. Trageţi apa şi verificaţi dacă pompa porneşte şi
se opreşte corect. Dacă pompa porneşte,
Sololift+ PWC-3 este gata de funcţionare. Dacă
pompa nu porneşte, consultaţi secţiunea
6. Tabelul de identificare a avariilor.
4. Verificaţi dacă toate conductele şi racordurile
sunt strânse.
Notă: Toaleta nu trebuie utilizată până când
Sololift+ PWC-3 nu a fost conectat corect.
1%
