3.3 Attacco nel coperchio superiore

Tagliare l'estremità del tronchetto con un coltello affi-
lato o una sega a denti fini. Tagliare i bordi ad angolo
retto rispetto al foro per assicurare un corretto fis-
saggio del manicotto A. Rimuovere i bordi rugosi.

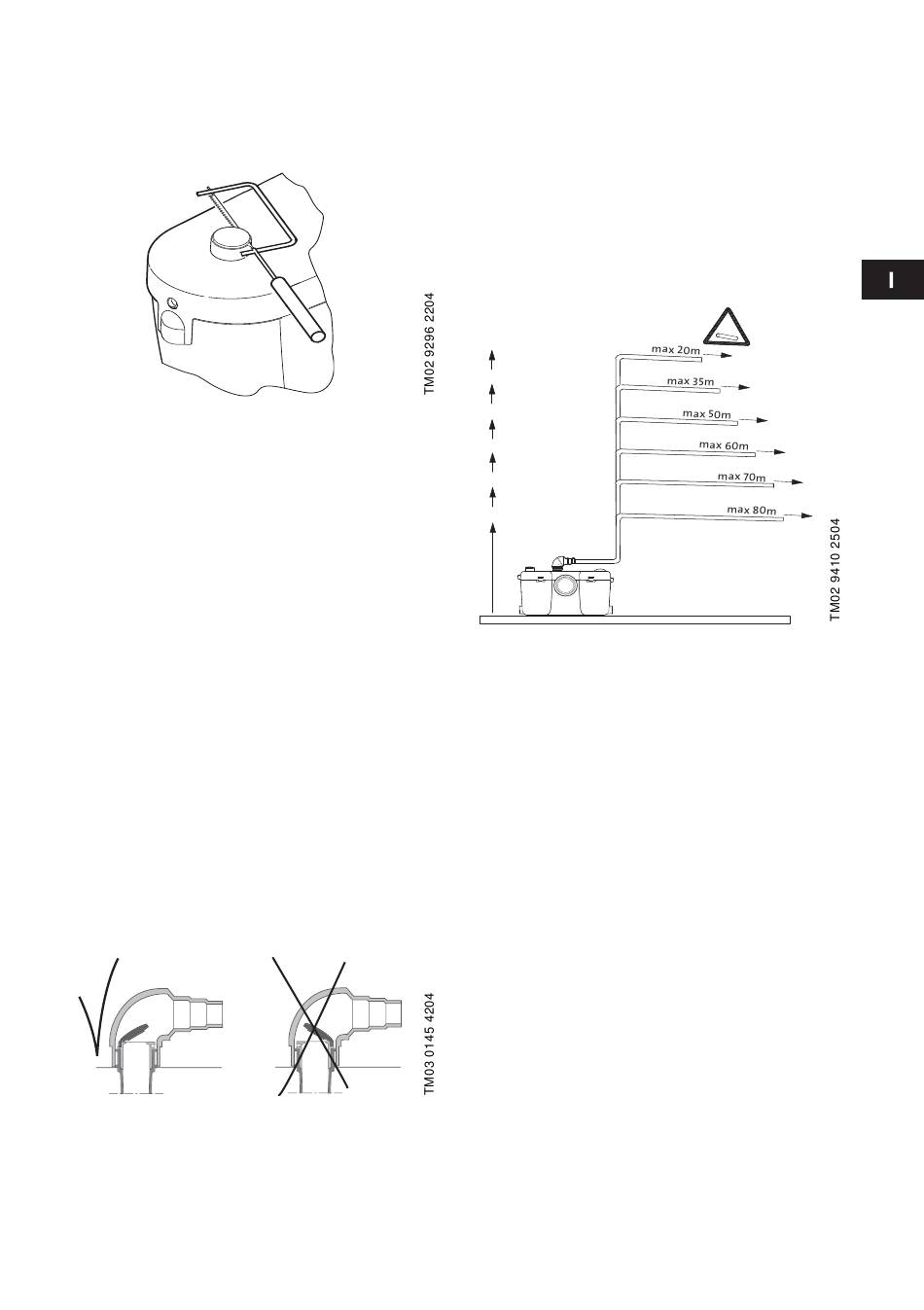

Fig. 7
Assicurare il manicotto A tramite il fermaglio in
metallo D.

3.4 Attacco laterale

Usare il manicotto A e il fermaglio D.
Se non viene utilizzato, l'attacco laterale deve
essere chiuso con il tappo E. Lubrificare l'O-ring, se
necessario, prima di montarlo.
3.4.1 Attacco per la cabina doccia
Nota: la parte superiore del sifone dell'acqua della
cabina doccia deve trovarsi almeno 150 mm al di
sopra del fondo del serbatoio della Sololift+ PWC-3.
Montare il tubo di aspirazione proveniente dalla
cabina doccia su uno degli attacchi laterali. Si consi-
glia di installare un filtro per la raccolta dei capelli
nella griglia di mandata della cabina doccia.

3.5 Attacco del tubo di mandata

Il tubo di mandata deve essere realizzato in un mate-
riale adatto all'acqua non trattata e avere un diame-
tro esterno di 23, 28 o 32 mm. Si consiglia di utiliz-
zare un tubo di mandata di almeno ∅25 a norma EN
12050-3. Montare la curva di mandata C utilizzando
il fermaglio D.
La valvola di non ritorno deve essere montata come
in figura.
Fig. 8
Adattare la curva di mandata C, se necessario,
tagliandola.
Si consiglia di montare un tubo di svuotamento nella
parte inferiore del tratto verticale del tubo da utiliz-
zare in caso di riparazione del tubo di mandata.

3.6 Tubazioni

Lo schema seguente illustra la lunghezza massima
dei tubi di mandata verticali e orizzontali.
Si consiglia di posizionare in verticale la prima parte
del tubo di mandata. Tutti i tubi orizzontali devono
avere una pendenza:
Tubo di mandata: min. 1 %.
Tubi di aspirazione: min. 3 %.
Se il tubo di mandata è lungo più di 10 metri, dopo i
10 metri è necessario utilizzare un tubo di una
dimensione maggiore, ad esempio un tubo di ∅28
per i primi 10 metri e poi uno di ∅32.
6 m
5 m
4 m
3 m
2 m
1 m
Fig. 9
Il tubo di mandata deve arrivare al di sopra del livello
di riflusso (ad esempio, il livello della fognatura prin-
cipale). Le tubazioni in uscita da questo punto
devono presentare diametri di almeno ∅40.

4. Avviamento

1. Controllare che l'installazione sia corretta.
2. Inserire l'alimentazione elettrica.
3. Svuotare la cassetta del WC e controllare che la
pompa si avvii e si fermi correttamente. Se la
pompa si avvia, la Sololift+ PWC-3 è pronta per
l'uso. In caso contrario, vedere la sezione
6. Tabella di ricerca dei guasti.
4. Controllare che tutti i tubi e gli attacchi siano ser-
rati.
Nota: il WC non deve essere utilizzato finché la
Sololift+ PWC-3 non è stata collegata correttamente.
1%
