3.3 Jungtis dangtyje

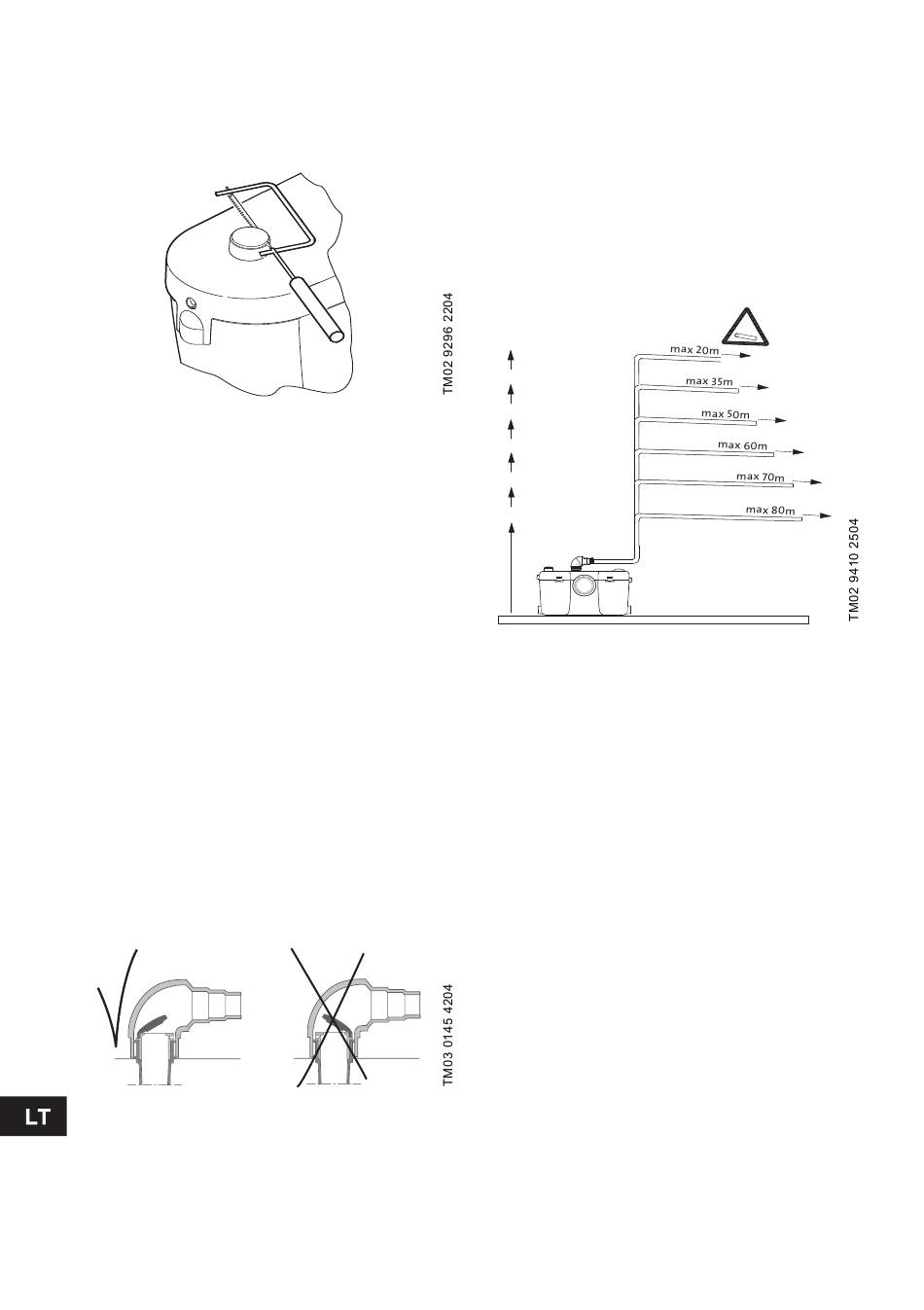

Aštriu peiliu arba smulkiu pjūklu nupjaukite dangčio
iškyšos galą. Kraštai turi būti nupjauti stačiu kampu,
kad gerai prisitvirtintų mova A. Išlyginkite šiurkščias
briaunas.
7 pav.
Privirtinkite movą A metaline apkaba D.
3.4 Šoninė jungtis
Naudokite movą A ir metalinę apkabą D. Jei šoninė
jungtis nenaudojama, ją reikia uždaryti akle E. Jei
reikia, sutepkite žiedus prieš juos uždėdami.
3.4.1 Dušo kabinos prijungimas
Pastaba. Dušo kabinos šulinėlio viršus turi būti
mažiausiai 150 mm aukščiau "Sololift+ PWC-3" bako
dugno.
Prijunkite nuo dušo kabinos atvestą vamzdį prie
vienos iš šoninių jungčių.
Dušo kabinos nutekamojoje angoje
rekomenduojama įmontuoti koštuvą, sulaikantį
plaukus.
3.5 Išvado vamzdžio prijungimas
Išvado vamzdis turi būti pagamintas iš medžiagos,
tinkamos nevalytam kanalizacijos vandeniui, o jo
išorinis skersmuo turi būti 23, 28 arba 32 mm.
Rekomenduojama naudoti ne siauresnį kaip ∅25
mm išvado vamzdį, atitinkantį standartą EN12050-3.
Apkaba D pritvirtinkite išvado alkūnę C.
Atbulinis vožtuvas turi būti įmontuotas kaip parodyta
žemiau.
8 pav.
Prijunkite išvado alkūnę C, jei reikia, ją nupjaukite.
Rekomenduojama apatinėje vertikalaus vamzdžio
dalyje įrengti išleidimo kamštį, kurį bus galima
panaudoti išleisti vandeniui, jei prireiktų remontuoti
išvado vamzdį.
206

3.6 Vamzdynas

Žemiau pateiktame brėžinyje parodyti maksimalūs
vertikalaus ir horizontalaus išvado vamzdžių ilgiai.
Rekomenduojama, kad pirmoji išvado vamzdžio
dalis būtų vertikali.
Visi horizontalūs vamzdžiai turi būti su nuolydžiu:
Išvado vamzdis – mažiausiai 1 %.
Įvado vamzdžiai – mažiausiai 3 %.
Jei išvado vamzdis yra ilgesnis kaip 10 metrų, po
pirmųjų 10 metrų reikia naudoti vienu dydžiu storesnį
vamzdį, pvz., pirmieji 10 metrų yra ∅28 vamzdis, o
toliau – ∅32 vamzdis.
6 m
5 m
4 m
3 m
2 m
1 m
9 pav.
Išvado vamzdis turi būti nuvestas taip, kad
kanalizacijos vanduo netekėtų atgal (t.y. virš
pagrindinio kolektoriaus lygio). Nuo šios vietos turi
būti naudojami ne mažesni kaip ∅40 mm vamzdžiai.

4. Paleidimas

1. Patikrinkite, ar viskas gerai sumontuota.
2. Įjunkite elektros maitinimą.
3. Nuleiskite klozete vandenį ir patikrinkite, ar
siurblys tinkamai įsijungia ir išsijungia.
Jei siurblys įsijungia, "Sololift+ PWC-3" yra
paruoštas naudoti.
Jei siurblys neįsijungia, žr. skyrių 6. Sutrikimų
paieškos lentelė.
4. Patikrinkite visų vamzdžių ir jungčių sandarumą.
Pastaba. Klozetu negalima naudotis tol, kol
"Sololift+ PWC-3" nėra tinkamai prijungtas.
1%
