4. Монтаж
Монтажът трябва да се извърши съгласно
местните правила и разпоредби. Sololift+ PWC-3
трябва да се монтира в стаята, където се намират
всички свързани към него санитарни възли.
Моля, вземете предвид, че всички модели
Sololift+ трябва да бъдат достъпни за поддръжка
и ремонт. Инженерите няма да могат да изпълнят
процедурите за сервиз или ремонт на модула, без
да имат лесен достъп до него.
4.1 Електрическо свързване
Електрическото свързване трябва да се извърши
от професионален техник. Към Sololift+ PWC-3
трябва да се подаде захранващо напрежение
съгласно табелата с данни.
Монтажът трябва да включва
дефектно-токова защита срещу
токови утечки към земя. Това
осигурява защита когато се
използва щепсел тип "Шуко" или
друг подобен със заземителен
изход.
Sololift+ PWC-3 трябва да бъде
свързан към контактор с
разстояние на контактите от
минимум 3 mm.
Станцията трябва да се защити
от обливане с вода съгласно
местните разпоредби.

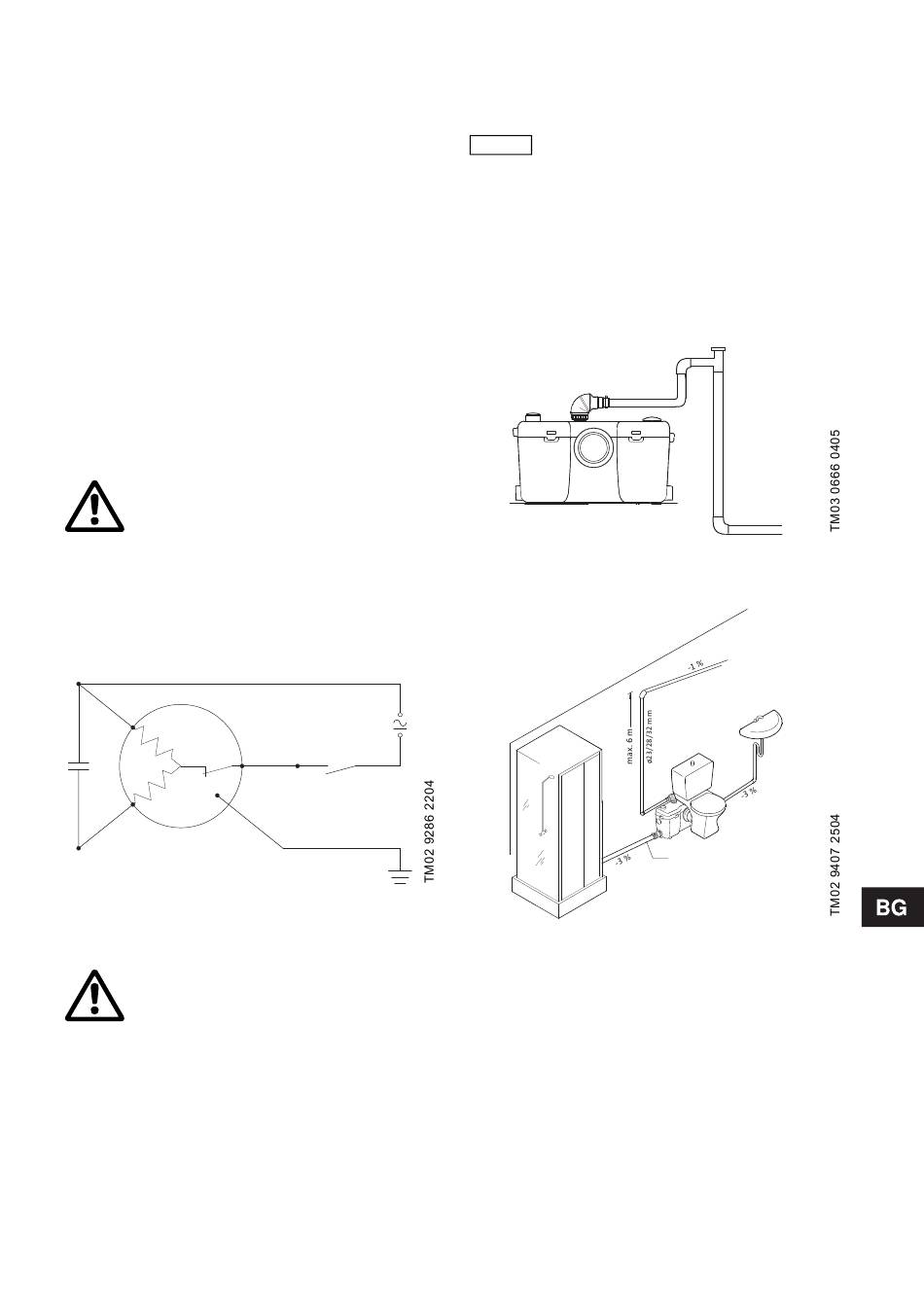

4.1.1 Схема на свързване
Rp
C
Ra
Фиг. 4
4.1.2 Защита на двигателя
В случай на прегряване, термичния
ключ изключва двигателя и го
включва отново, след като се
охлади достатъчно.
4.2 Тръбно свързване
Закрепващите елементи G трябва да се поставят
с цел да се предотврати повдигане на агрегата
при наводнявне на стаята, в която е поставен.
Sololift+ PWC-3 трябва да бъде инсталиран така,
че да има достъп за проверка и поддръжка.
4.2.1 Сифонен ефект
Ако връзката към
канализационната тръба е под
дъното на станцията, се
Указание
препоръчва монтирането на
обезвъздушаващ вентил с цел да се
избегне сифонния ефект.
Ако последният тръбен участък след
хоризонталния е вертикална тръба, тя трябва да
е два пъти по-голяма от хоризонталната. Ако
хоризонталната тръба е ∅23, вертикалната тръба
трябва да бъде ∅40. Ако хоризонталната тръба е
∅32, вертикалната тръба трябва да бъде ∅50.
Вижте фиг. 5.
Фиг. 5
4.2.2 Схема на възможно свързване
Фиг. 6
4.2.3 Връзка към тоалетна чиния:
Sololift+ PWC-3 може да се използва за тоалетни
с хоризонтален изход съгласно стандарти EN 33
или EN 37. Тоалетното казанче трябва да бъде
минимум 6 литра.
Придърпайте станцията към тоалетната чиния и
поставете уплътнителния ръкав върху
изходящата от тоалетната чиния тръба.
Поставете скобата и се уверете, че ръкава е
поставен правилно.
ø40
161
