4.3 Връзка в горния капак
Отрежете глухия край с остър нож или ножовка.
Краищата трябва да бъдат отрязани под прав
ъгъл, за да се осигури добро фиксиране и
затягане на муфа А.

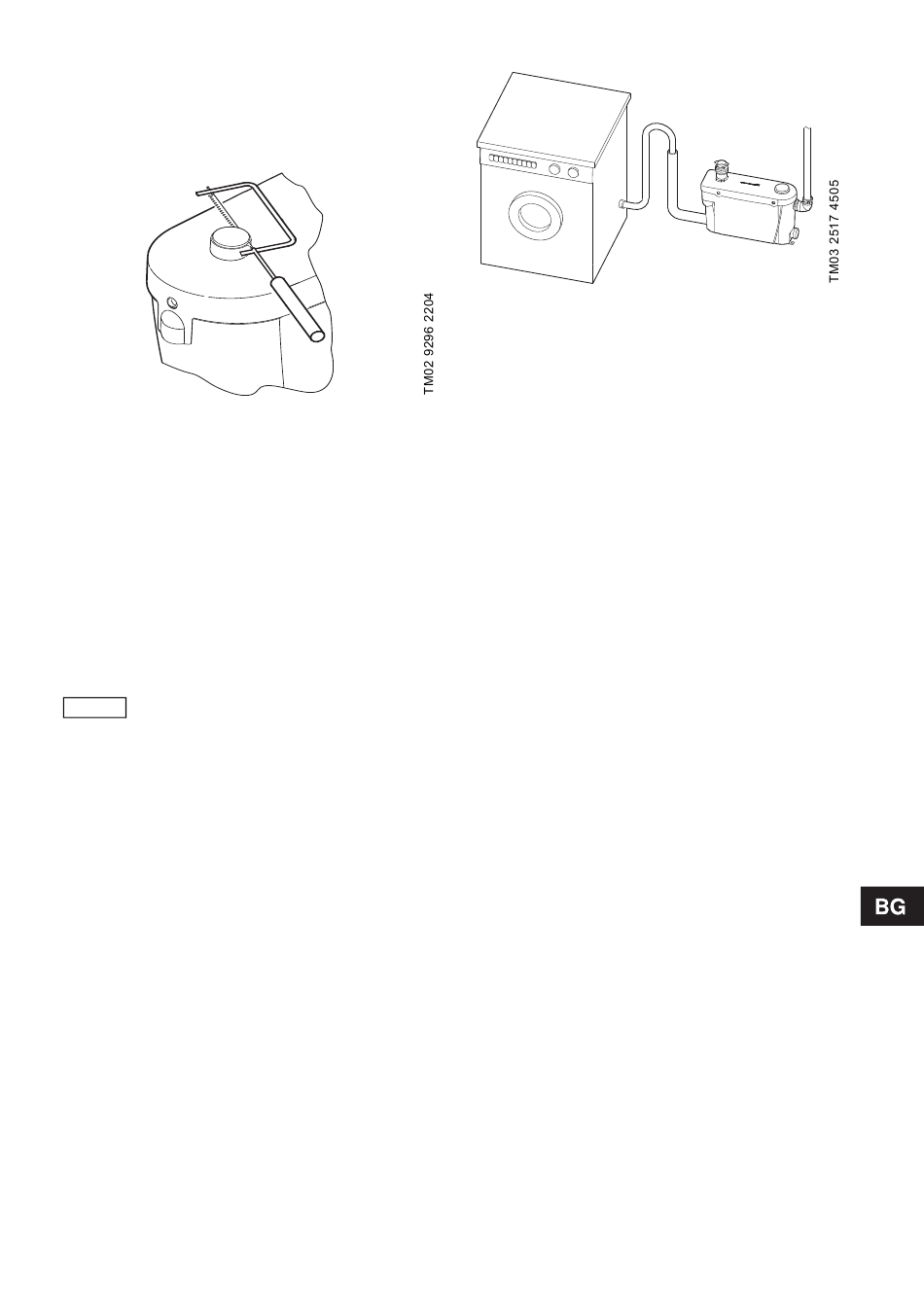

Фиг. 7 Връзка в горния капак
Укрепете муфа A чрез метална скоба B.
4.4 Странични връзки
Развийте холендровата гайка и отстранете
затапващата пластина.
Поставете холендровата гайка и уплътнителния
пръстен върху входящата тръба. Поставете
тръбата в резервоара и затегнете холендъра.
Уверете се, че уплътнителния пръстен не се
намира извън връзката.
4.4.1 Свързване на душ-кабината
Края на сифона на душ-кабината
трябва да бъде поне на 150 mm
Внимание
от дъното на резервоара на
Sololift+ C-3.
Поставете изходящата тръба от душ-кабината в
един от двата странични входа.
Препоръчително е да поставете филтър за
събиране на коса и влакнести материали в душ-
кабината.
4.4.2 Връзка към пералня
Свържете изходящият маркуч на пералнята към
входа в горния капак. Ако се използват
страничните входове, използвайте вертикална
тръба с вътрешен диаметър с един размер по-
голям от външния диаметър на изходящия
маркуч. Поставете изходящия маркуч във
вертикалната тръба, за да позволи на изходящия
маркуч да "диша", и така да предотврати неговия
сифонен ефект.
Фиг. 8 Връзка към пералня
4.5 Свързване на нагнетателната тръба
Нагнетателния тръбопровод трябва да бъде от
материал, подходящ за отпадна вода, и с външен
диаметър от 23, 25, 28 или 32 mm.
Възвратният клапан в резервоара предпазва от
връщане на водата от нагнетателната тръба
обратно в резервоара.
Препоръчително е да използвате нагнетателна
тръба с мимимален размер ∅25 съгласно
EN 12050-3.
Поставете нагнетателното коляно С посредством
скоба В.
При необходимост използвайте прехода D.
Препоръчително е да поставите пробка за
източване на вертикалната част от
нагнетателната тръба с цел да се използва в
случай на ремонтни дейности по нея.
4.6 Тръбна мрежа
Дадената по-долу фигура показва максималната
дължина на вертикалния и хоризонталния
участък от нагнетателната тръба.
Препоръчително е първият участък от
нагнетателната тръба да е вертикален.
Всички хоризонтални тръби трябва да имат
следните наклони:
Нагнетателна тръба: минимум 1 %.
Входящи тръби: Минимум 3 %.
Ако нагнетателната тръба е дълга повече от
10 метра, то следващите метри трябва да се
бъдат с тръба с един размер по-голям, например
тръба ∅28 за първите 10 метра и след това до
края тръба ∅32.
