5.3 Верхнее соединение
Удалите заглушку в верхней крышке, используя
острый нож или ножовку с маленькими зубьями.
Края должны быть обрезаны под прямым углом к
отверстию для обеспечения хорошего
соединения с рукавом (А) и хорошо обработаны.

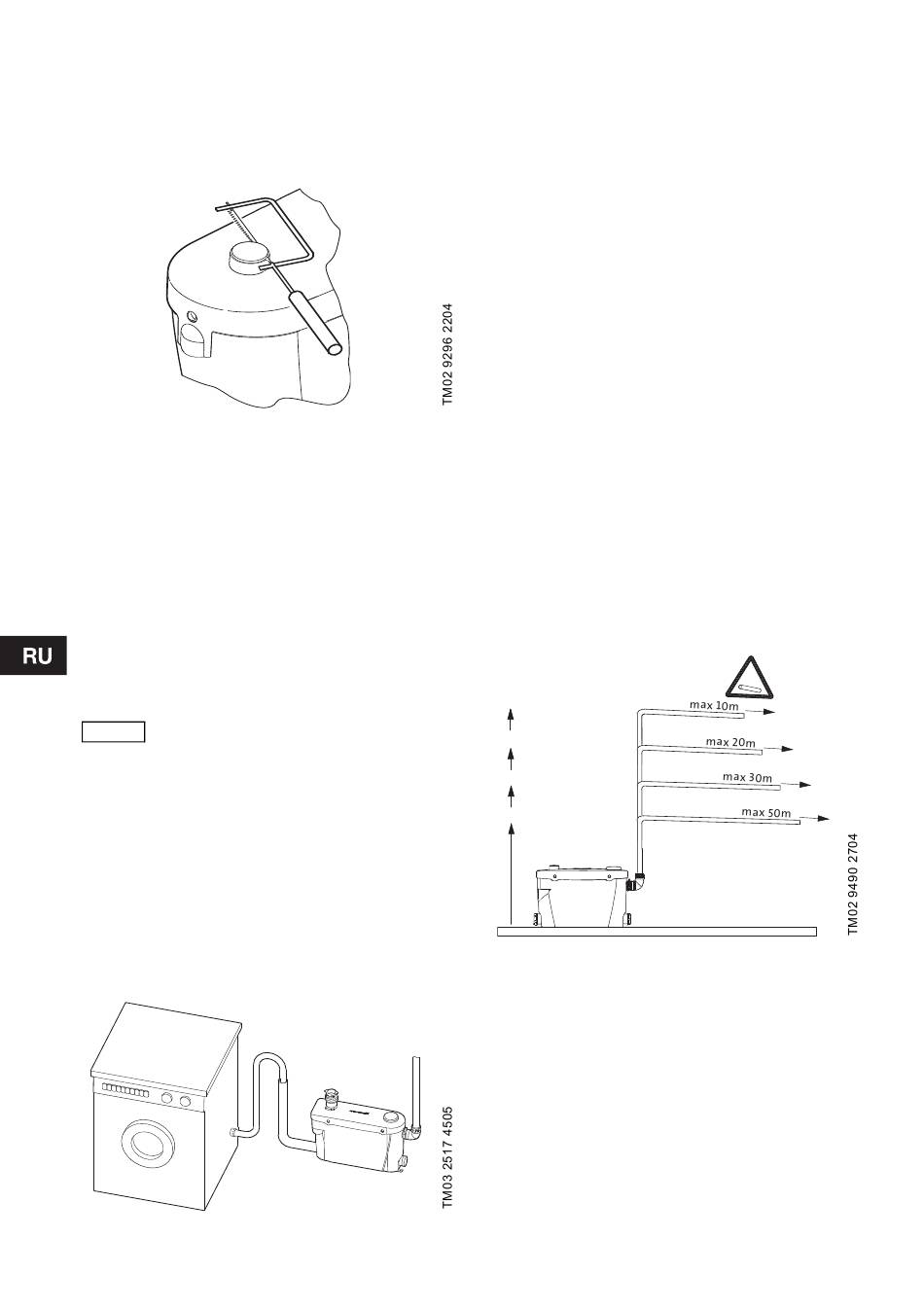

Рис. 7 Верхнее соединение
Закрепите рукав (А) при помощи металлического
хомута (В).
5.4 Боковое соединение
Удалите соединительную гайку и заглушку.
Установите соединительную гайку с
уплотнительным кольцом на трубе. Воткните
конец трубы в бак насоса и затяните гайку.
Убедитесь что уплотнительное кольцо легло
плотно по всей окружности. Окончательно
затяните гайку.
5.4.1 Подсоединение душевой кабины
Верхняя точка сифона душевой
кабины должна быть как минимум
Внимание
на 150 мм выше дна бака насосной
установки Sololift+ С-3.
Подсоедините впускную трубу душевой кабины к
одному из боковых соединений.
Установите сетчатый фильтр на выходе душа для
сбора волос.
5.4.2 Подключение стиральной машины
Прикрепите выходной шланг к верхней крышке
стиральной машины. При боковом соединении
используйте вертикальную трубу с внутренним
диаметром больше наружного диаметра шланга.
Вставьте шланг в вертикальную трубу, чтобы он
мог забирать воздух и не действовал на сифон.
Рис. 8 Подключение стиральной машины
112
5.5 Подсоединение к стоку
Сливная труба должна быть изготовлена из
материала, подходящего для неочищенных
сточных вод и иметь внешний диаметр 23, 25, 28
или 32 мм.
Обратный клапан установленный в бачке насоса
предотвращает обратный слив из трубопровода.
В соответствие со стандартом EN 12050-3
рекомендованный диаметр сливного
трубопровода должен быть не менее ∅25.
Установите угловой патрубок (С), используя
пластиковые хомуты (В). При необходимости
используйте переходник (D)
Рекомендуется установить сливную пробку
(заглушку) в нижней части вертикальной трубы на
случай ремонта сливного трубопровода.
5.6 Трубопроводы
На рисунке 7 показана максимальная длина
вертикального и горизонтального трубопровода.
Рекомендуется, чтобы первая часть
трубопровода была вертикальной.
Все горизонтальны трубы должны иметь уклон:
Сточные трубы: минимум 1 %.
Впускные трубы: минимум 3 %.
Если сливная труба более 10 м в длину, то далее
необходимо использовать трубу диаметром на
одну ступень больше. Например, если на первых
10 метрах была использована труба диаметром
∅28, то далее необходимо использовать трубу
диаметром ∅32.
4 m
3 m
2 m
1 m
Рис. 9 Трубопроводы
Сливная труба должна быть выведена выше
уровня обратного подпора (т.е. уровня основного
стока). Начиная с этой точки необходимо
использовать трубы диаметром не менее ∅40.
.
1%
