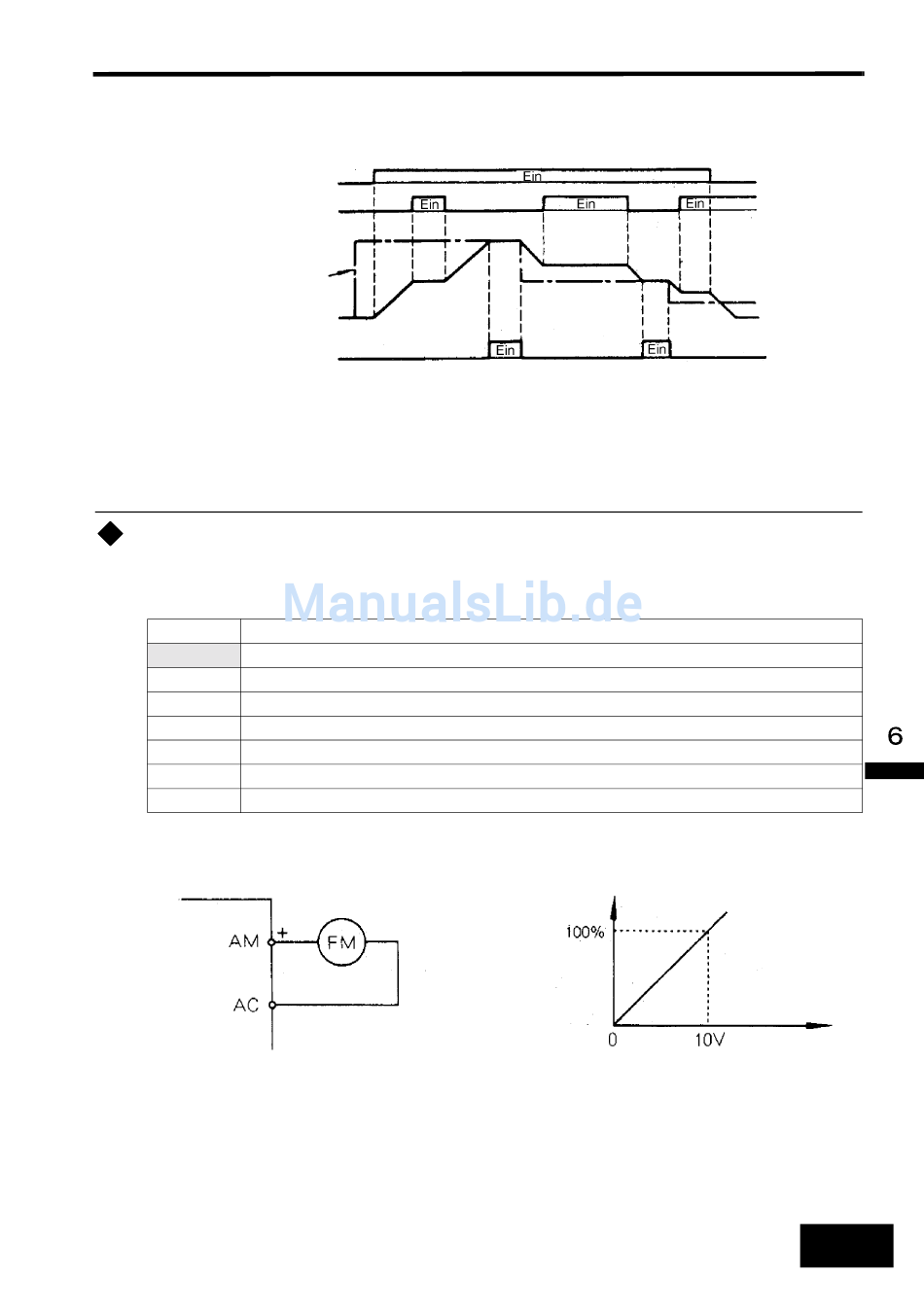

Zeitdiagramm zur Eingabe des Befehls „Pause Hoch-/Tieflauf"
Betriebsbefehl
Pause Hoch-/Tieflauf
Fixsollwert
Ausgangsfrequenz
Signal „Frequenz-
übereinstimmung"
Hinweis:
Wird der Befehl „Pause Hoch-/Tieflauf" gleichzeitig mit einem Betriebsbefehl
eingegeben, läuft der Motor nicht an. Wurde jedoch die untere Sollwertgrenze
(n034) größer oder genauso groß wie die minimale Ausgangsfrequenz (n016)
eingestellt, läuft der Motor auf die untere Frequenzsollwertgrenze hoch.
Verwenden des Analogausgangs (n066)
Mit dem Parameter n066 kann ausgewählt werden, welcher Wert über den Ana-
logaugang an den Klemmen AM-AC ausgegeben wird.
Einstellung
0
1
2
3
4
5
6
Mit der Werkseinstellung werden 10V ausgegeben, wenn die Ausgangsfrequenz
100% (also gleich der maximalen Ausgangsfrequenz) ist.
0 bis 10 VDC
Grundfunktionen des Betriebs
Beschreibung
Ausgangsfrequenz
Ausgangsstrom
Zwischenkreisspannung
Drehmomentsollwert
Ausgangsleistung
Ausgangsspannung
Frequenzsollwert
Ausgangssignal
Ausgangsspannung
-29
6
