Umschalten zwischen positiver und negativer Logik
(NPN/PNP), Spannungs- oder Stromsollwertvorgabe
Mit dem Schalter SW1 kann zwischen positver und negativer Logik umgeschaltet
werden.
1. NPN:
2. PNP
+24 V
Siehe dazu die nachfolgenden Schaltbeispiele,
Der Schalter SW2/1 schaltet den Abschlußwiderstand für die serielle Schnitt-
stelle RS-422A/RS-485 ein oder aus (siehe dazu auch Kapitel 6
Datenkommunikation).
Der Schalter SW2/2 dient zum Umschalten zwischen Spannungs- oder Strom-
sollwertvorgabe.
1. V: Spannungssollwert 0 – 10 V (20kΩ)
2. I: Stromsollwert 0 – 20mA bzw. 4 – 20 mA (250 Ω)
Vorwärtslauf/Stop
Rückwärtslauf/Stop
Externer Fehler (Schließer)
Multifunktions-
Fehler zurücksetzen
eingänge
Fixsollwert-Anwahl 1
Fixsollwert-Anwahl 2
Schleichfahrt

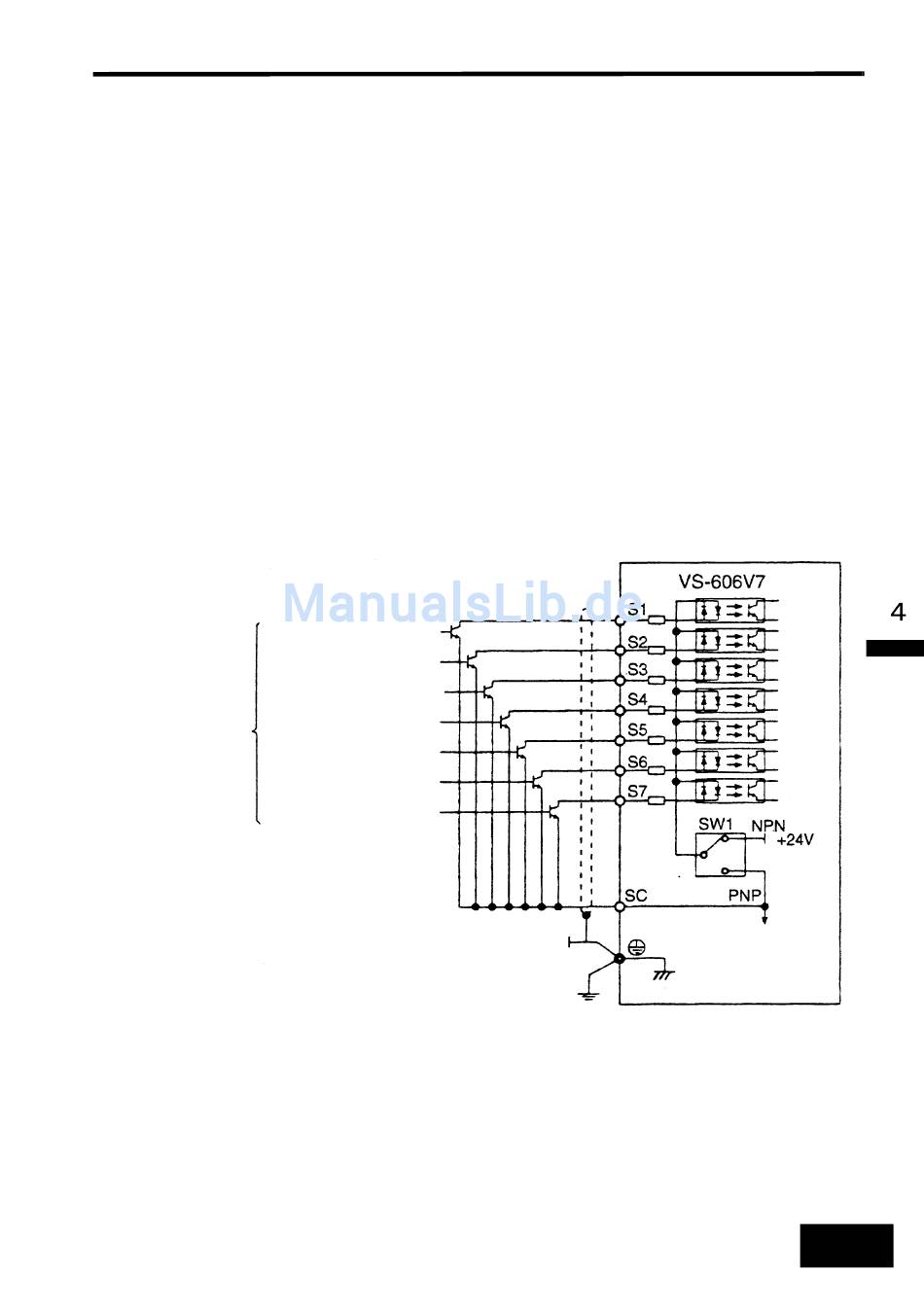

Abb. 4.3 Beschaltung der Multifunktionseingänge mit NPN-Transistoren
0 V
Bezugspotential (Werkseinstellung)
Bezugspotential
(bei 0 V Bezugspotential)
Abb. 4.3
und
Abb.
4.4.
MEMOBUS-
-5
4
