Montagefreiräume
Bei der Montage des VS-606V7 müssen, um eine ausreichende Kühlung sicher-
zustellen, die folgenden Mindestabstände eingehalten werden:
mindestens
*Für Geräte der Leistungen 5,5 kW
und 7,5 kW mindestens 50 m
Hinweise:
1. Die erforderlichen Mindestabstände an der Ober- und Unterseite sowie an beiden Seiten
des Gerätes sind sowohl bei offenem als auch bei Gehäusen der Schutzart IP20 gleich.
2. Zulässige Lufteintrittstemperaturen:
IP 20:
IP 21 und NEMA 1:
3. Bei der Montage des Gerätes in einem Gehäuse muß ein Lüfter vorgesehen werden,
damit die Umgebungstemperatur in dem Gehäuse immer unter 45 °C gehalten werden
kann.
mindestens
30 mm*
30 mm*
Vorderansicht

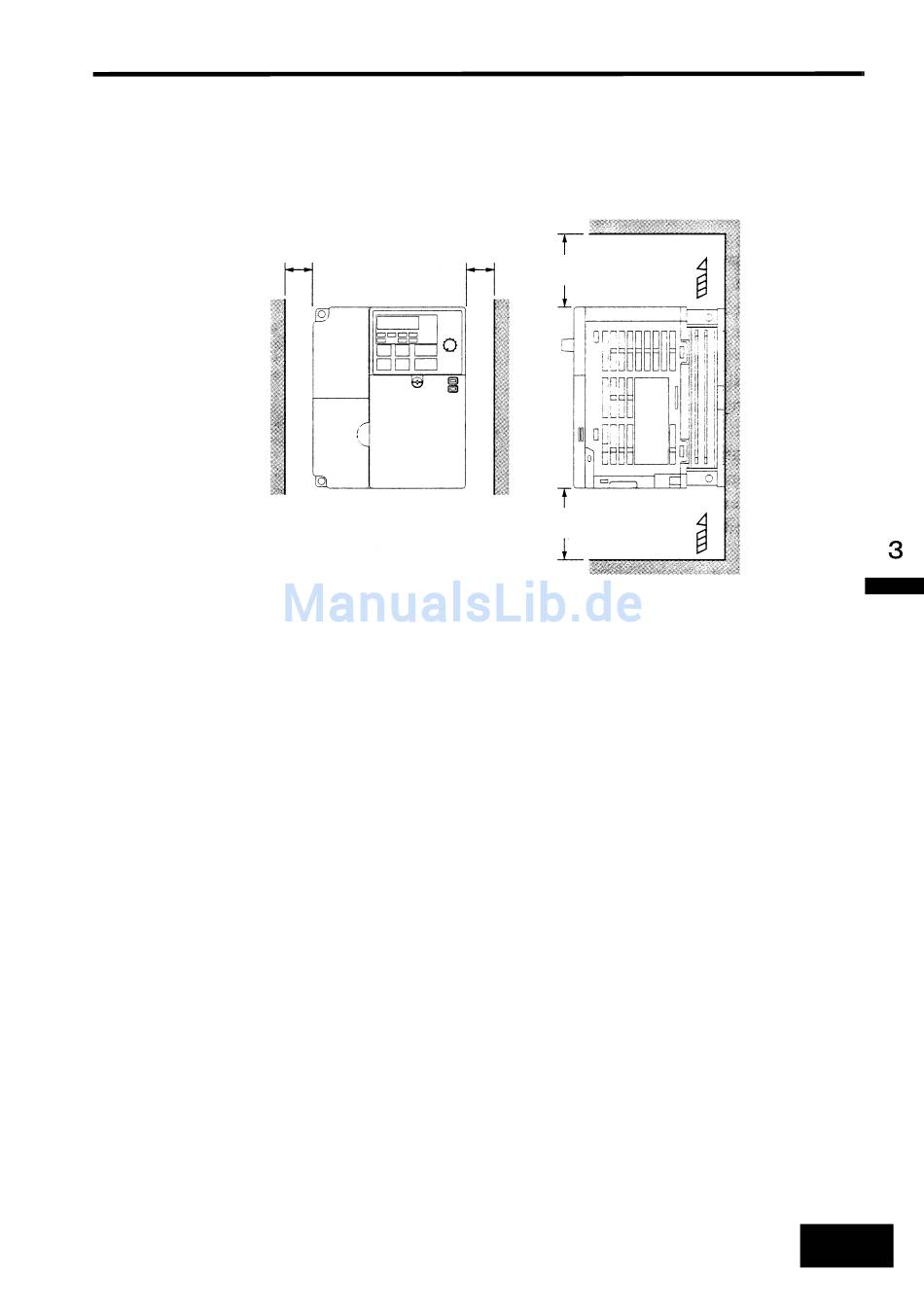

Abb. 3.5 Mindestabstände beim VS-606V7
–10°C bis +50°C
–10°C bis +40°C
Luft
mindestens
100 mm
Luft
mindestens
100 mm
Seitenansicht
