Funktionen der Haupt- und Steuerstromklemmen
Typ Klemme
* Kann auf Impulsfolgeausgang umgeschaltet werden.
-
4
4
Tabelle 4.1 Klemmenbeschreibung
Bezeichnung
R+ Kommunikationseingang (+)
R– Kommunikationseingang (–)
S+ Kommunikationsausgang (+)
S– Kommunikationsausgang (–)

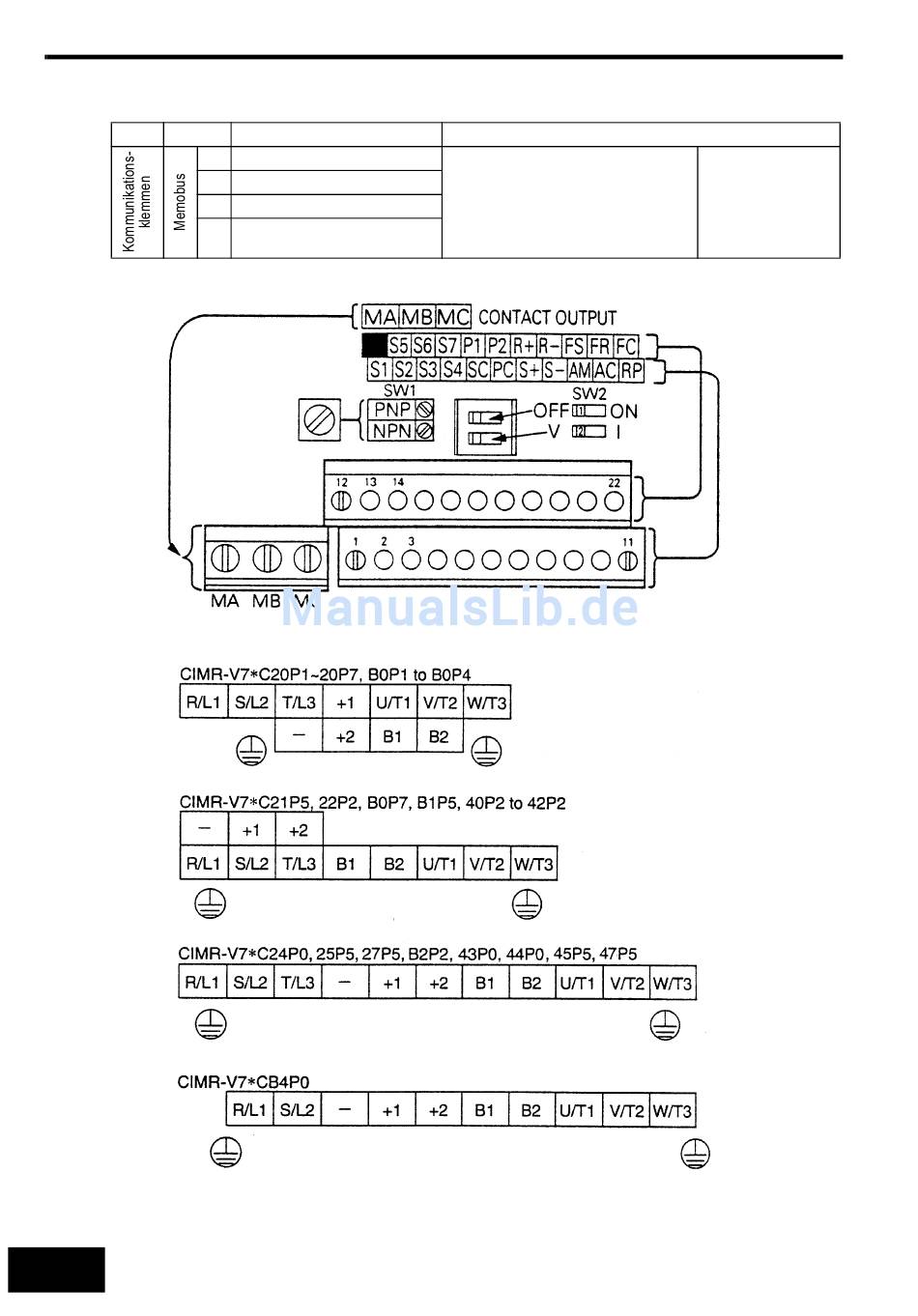

Abb. 4.1 Belegung der Steuerklemmen, DIP Schalter
Abb. 4.2 Belegung der Leistungsklemmen
Funktion (Signalpegel)
MEMOBUS-Kommunikation, Betrieb über
RS-485 oder RS-422.
RS-485/422 MEMO-
BUS-Protokoll
19,2 kps max.
