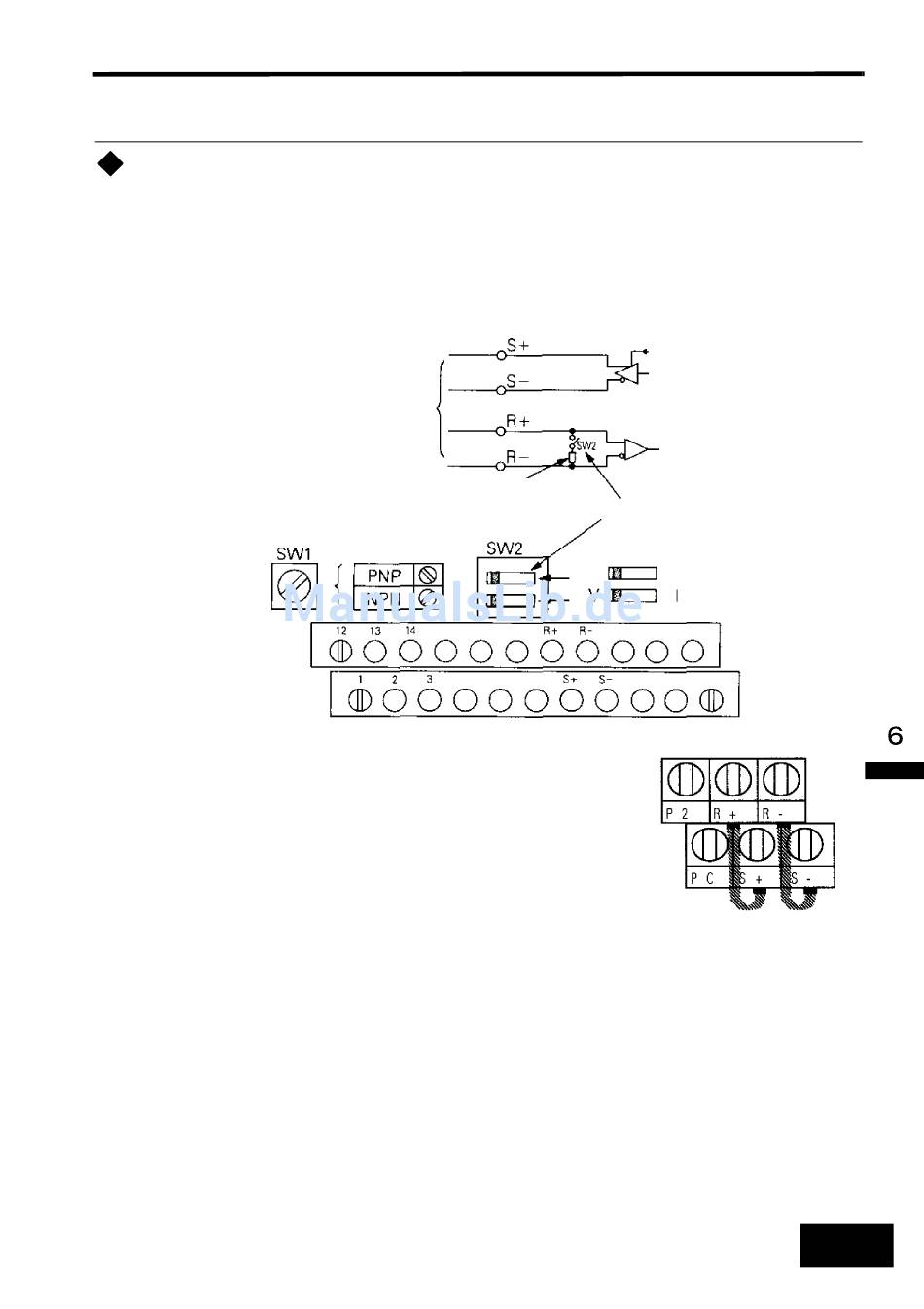

Datenkommunikations-Anschlußklemmen
Verwenden Sie die Klemmen S+, S–, R+ und R– zur MEMOBUS-Kommunika-
tion. Am letzten angeschlossenen Frequenzumrichter (vom Master aus gesehen)
muß der Abschlußwiderstand eingeschaltet werden. Dazu den oberen Schalter
des SW2 auf EIN schalten.
Abschlusswiderstand (1/2 Watt, 120
Hinweis: 1. Kommunikationsleitungen von den Haupt-
stromkreis- und anderen Verdrahtungs- und
Netzkabeln getrennt verlegen.
2. Für die Kommunikationskabel abgeschirmte
Kabel und geeignete abgeschirmte Schellen
verwenden.
3. Bei Verwendung der RS-485-Schnittstelle sind
die Anschlüsse wie in nebenstehender Zeich-
nung zusätzlich zu verdrahten.
RS-422A
oder RS-485
MEMOBUS-Datenkommunikation
Schalter Sw2 Ein/Aus
EIN
AUS
-57
6
