Simrad AP26 und AP27 Autopiloten
COMPASS
Den RC36 an einen Robnet2-Anschluss stecken (siehe Abb. 3-9)
oder den Anschluss vom Kabel entfernen und die Drähte parallel
zum Kabel verbinden (Abb. 3-11).

3.14 RFC35 Fluxgate-Kompass Installation

(Optional erhältlicher Back-up Kompass)
Der FC35 Fluxgate-Kompass ist ein magnetischer Sensor, dies
bedeutet, dass dieselben Vorkehrungen bei der Installation
getroffen werden müssen, wie beim zum Standardlieferumfang
gehörenden RC36 (siehe vorherige Seiten).
• Den RFC35, wie in Abb. 3-14 gezeigt, an den Autopilot-
88
RATE

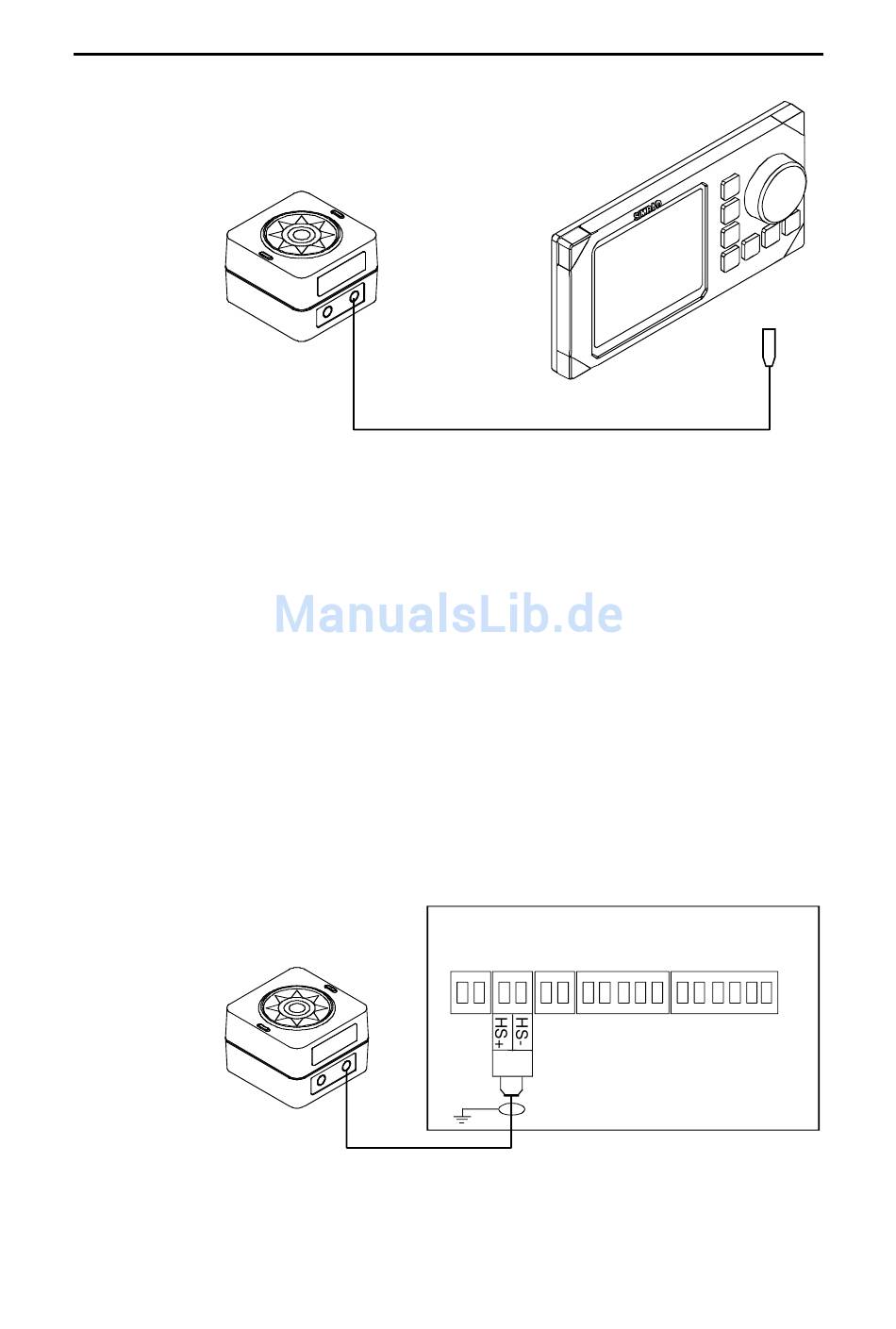

Abb. 3-13 RC36 Anschluss an das Bediengerät
Computer anschließen
RFC35
FLUXGATE
COMPASS
Abb. 3-14 RFC35 Anschluss
AP16, AP25, AP26
AUTOPILOT COMPUTER
MAIN PCB
Heading
Sensor
*
* NON POLARIZED
(COLOR INDEPENDENT)
20221784F
