Hinweis!
Nicht die "RX"-LED mit der "TX"-LED verwechseln. Die
"TX"-LED leuchtet immer bzw. flimmert auf, wenn der Autopilot
eingeschaltet ist.
NMEA-Anschluss-Test (AC Hardware)
Die Kabel der Hauptplatine des Autopilot-Computers trennen
und TX1+ an RX1+ und TX1- an RX1- anschließen. Auf der
Stromplatine alle NMEA-Anschlüsse auf dieselbe Weise
anschließen; TX2+ an RX2+ und TX2– an RX2–.
Durch Drücken der STBD-Taste das SimNet-Eintellungs-Menü
aufrufen, oder durch Drücken von STBY zum normalen
Autopilot-Betrieb zurückkehren.
SimNet-Einstellungs-Menü
20221784F
Konfiguration und Einstellungen

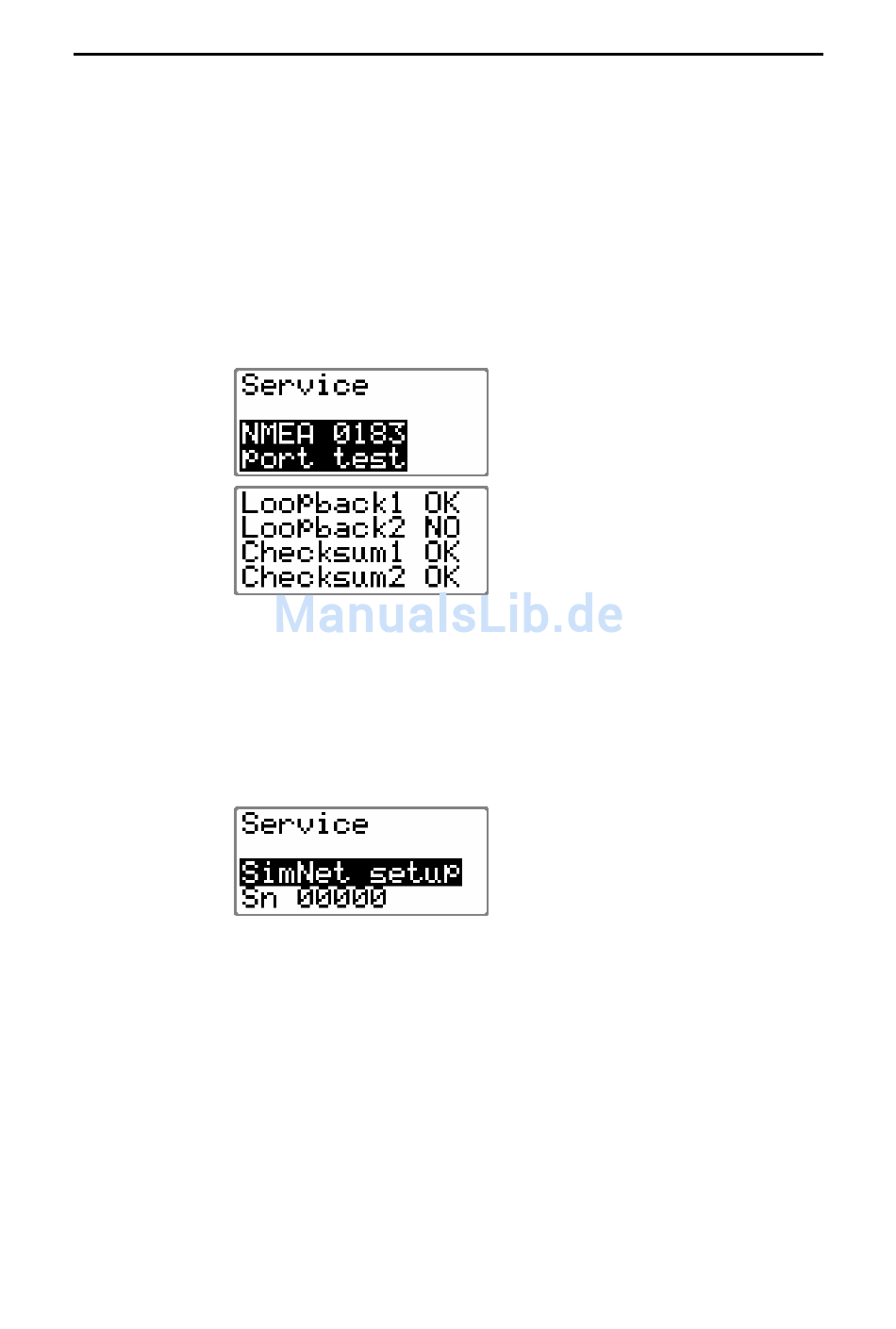

Unter Service im Installations-
Menü durch Drücken der STBD-
Taste NMEA Port Test
auswählen, und den
Kurswahldrehknopf im
Uhrzeigersinn drehen um die
Auswahl zu bestätigen.
Sicherstellen, dass die Hardware
OK ist. Falls nicht, die
entsprechende Platine ersetzen.
Unter Service im Installations-
Menü Simnet setup durch
Drücken der STBD Taste
aufrufen, und die Auswahl durch
Drehen des Kurswahldrehknopfes
bestätigen.
Sn 00000 ist die SimNet ID
Nummer für das spezifische
Autopilot-Bediengerät.
141
