Simrad AP26 und AP27 Autopiloten
• Die Ecken der Frontabdeckung wieder anbringen.
• Mit den Befestigungsknöpfen die beiden Winkelhalterungen
• Anschließend das / die Robnet2 Kabel mit dem Anschluss /

3.12 ROBNET2 Netzwerkkabel

Da Robnet2 Einheiten über zwei Robnet2-Anschlüsse (blau)
verfügen, können diese zur Erweiterung des Systems als
"Verlängerungsbuchsen" genutzt werden. Die Robnet2-
Anschlüsse haben keine festgelegten „Ein"- oder „Ausgänge".
Die Verbindungen sind mit jedem verfügbaren Robnet2-
Anschluss (blau) der jeweiligen Einheit koppelbar. Die Robnet2-
Anschlüsse verfügen aus Sicherheitsgründen über einen
Verriegelungsmechanismus.
Auf keinen Fall die blauen Robnet2-Kabel mit den gelben
Vorsicht!
SimNet-Kabeln mischen!
Der Autopilot-Computer verfügt über 15 m Kabel mit nur einem
Stecker zum Bediengerät. Robnet2 Kabel mit 5-poligen
männlichen Anschlusssteckern an beiden Enden sind in 1, 5 und
10 m Länge erhältlich. Für Kabelverlängerungen ist ein Robnet2
T-Stück erforderlich.
84
im Halterungsbügel befestigen und die Bedieneinheit im
optimalen Sichtwinkel ausrichten.
den Anschlüssen der Bedieneinheit verbinden. (Siehe
Anmerkung der Seite 85).

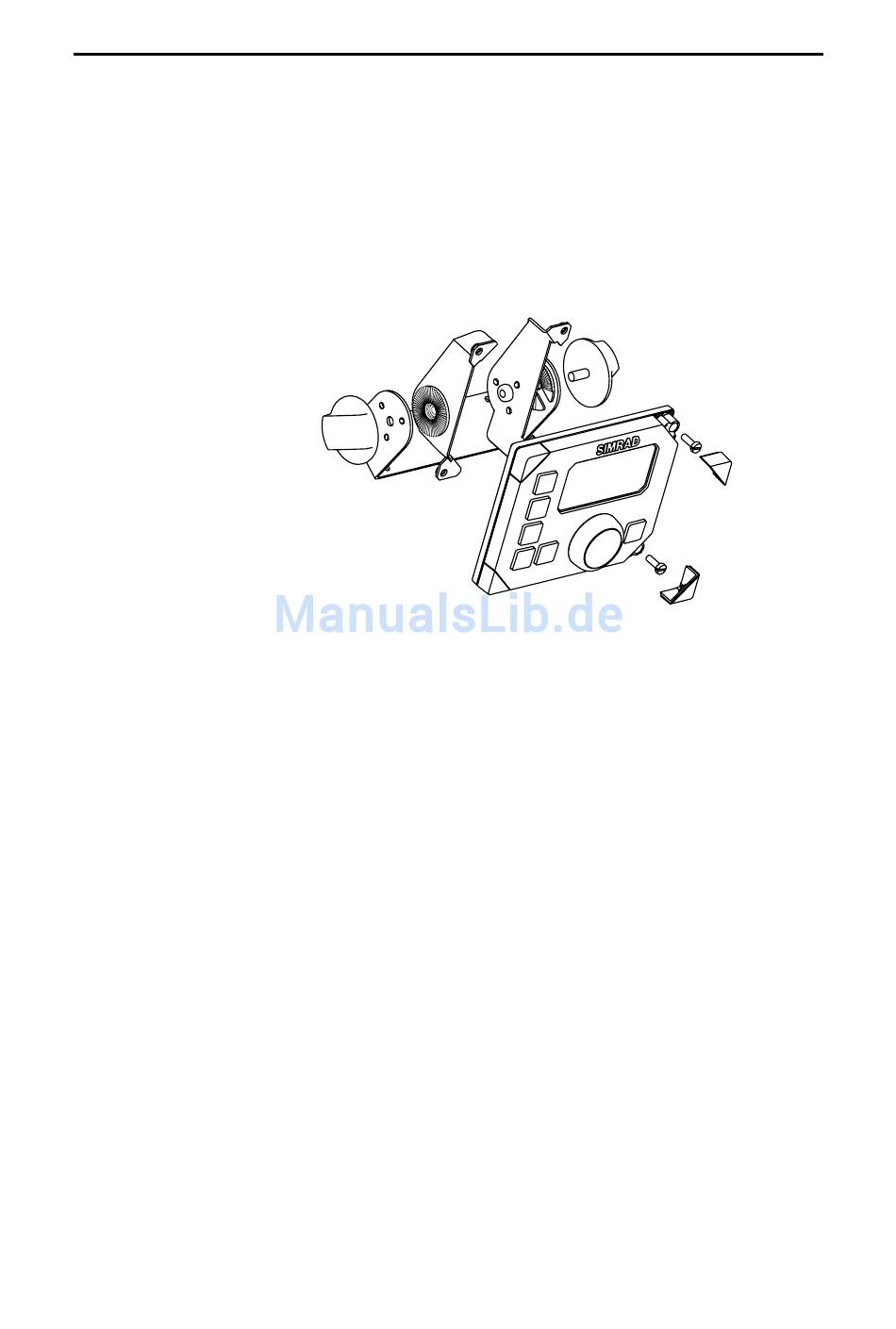

Abb. 3-8 AP26 Winkelhalterung
20221784F
