3.22 NMEA Ausgang auf Port 2

Ausgangssignal
Kontinuierliche Datenausgabe
des Kompasskurses mit 10 Hz
(10x/sec.)
Ruderwinkel-Datenausgabe
mit 5 Hz NMEA Format

3.23 NMEA Kompass Eingang

Hinweis!
1.
2.
20221784F
Ausgangsterminal
Autopilot-Computer
Steuerplatine.
NMEA2, TX2+, TX2–.
AC20/AC40 AUTOPILOT COMPUTER
NMEA
COMPASS

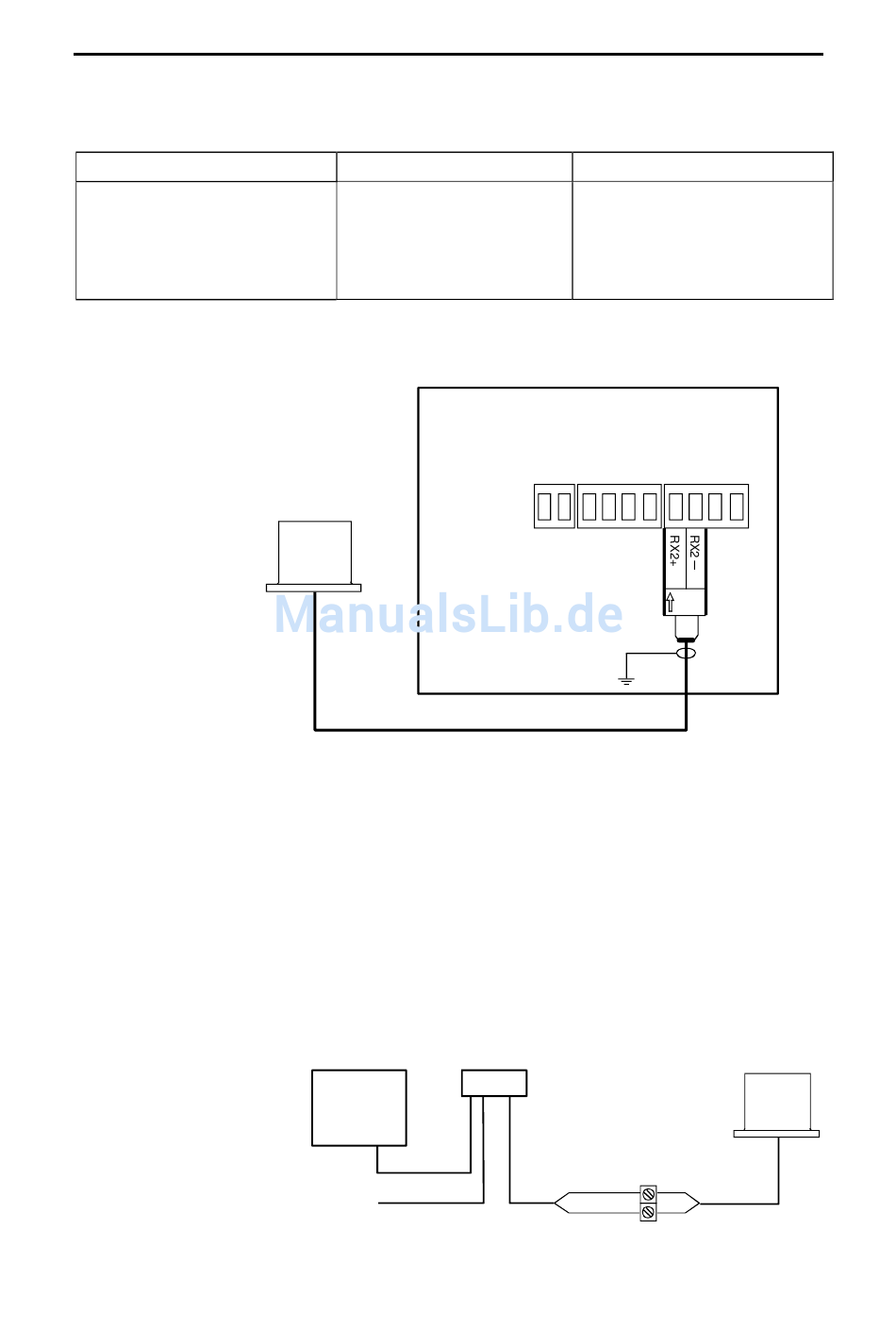

Abb. 3-24 NMEA Kompass Anschluss
Der Kompass, der an den NMEA port (RX2) angeschlossen
ist, wird nicht vom Autopiloten kalibriert.
Der AC10 Autopilot Computer verfügt über keinen NMEA
Kompass Anschluss. Benutzen Sie den Universal-
Umwandler AT10 (Teil- Nr. 24005936) entsprechend der
unten aufgeführten Zeichnung.
AUTOPILOT
CONTROL UNIT
SimNet
12V SimNet
supply
HDT (wahrer Kurs) oder HDG
(magnetischer Kurs), abhängig
von der Kursdatenquelle.
RSA Ruderwinkel
POWER PCB
TB9
TB8
AT10
CONVERTER
White (Rx+)
Brown (Rx-)
Installation
Ausgangsdatensatz
TB10
NMEA
Input2
NMEA
COMPASS
Tx+
Tx-
97
