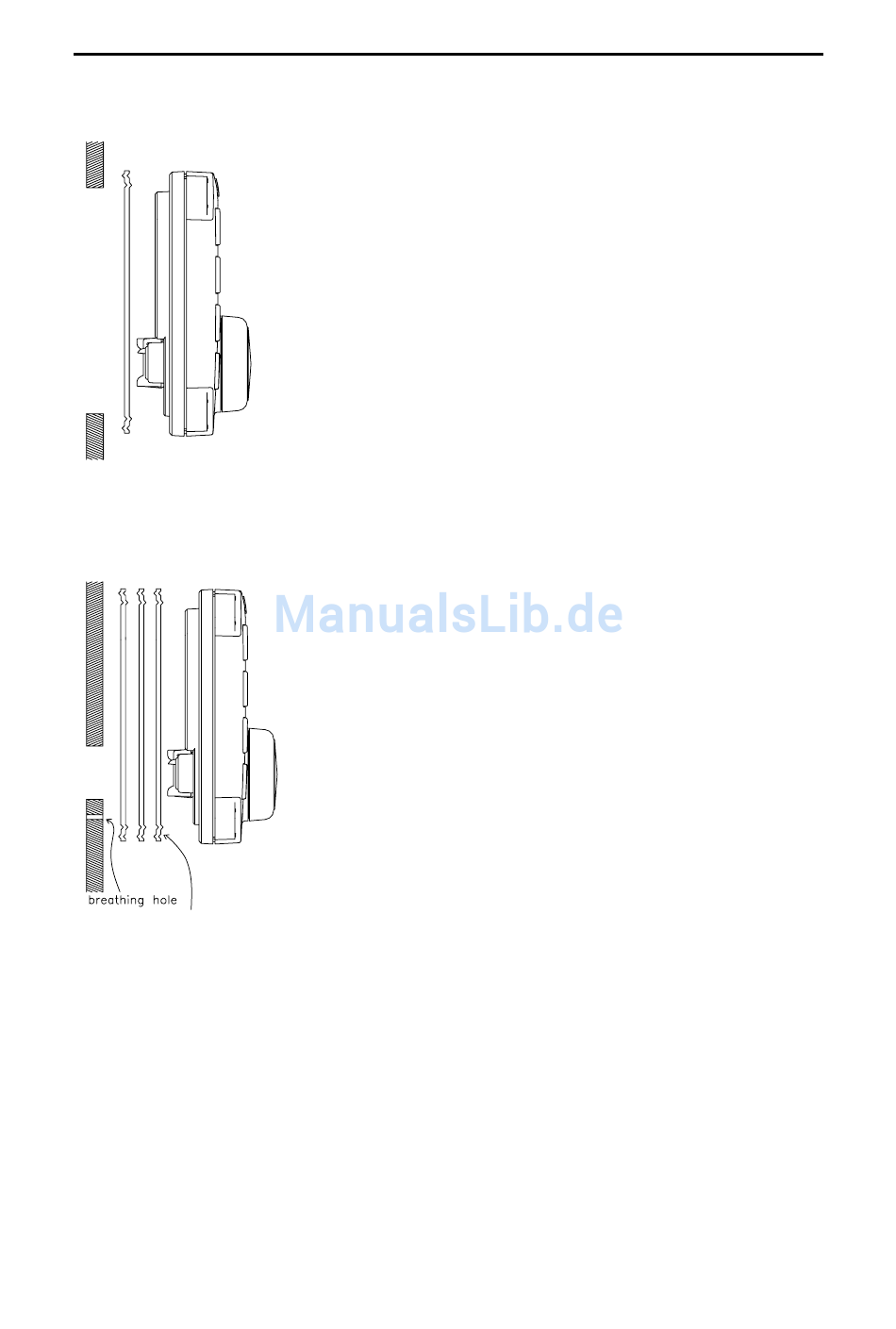

Wandmontage des AP26

Wandmontage des AP26 (Alternative)

Befestigung mit Winkelhalterung

• Den Halterungsbügel auf der Montagefläche platzieren und
• Die 4 Montagelöcher bohren und die Halterung befestigen.
• Die Ecken der Frontabdeckung lösen.
• Das Bediengerät mit den mitgelieferten Schrauben an der
20221784F
Die Montagerückwand muss flach und gerade ein
(Toleranz: 0.5 mm).
• 4 Montagelöcher bohren und entsprechend der
mitgelieferten Schablone den Ausschnitt vornehmen.
• Die zum Lieferumfang gehörende Dichtung (Teilnr.
22084693) zwischen Wand und Bediengerät
einpassen.
• Das Bediengerät mit den mitgelieferten 19 mm
Schrauben an der Wand befestigen.
• Die Ecken der Frontabdeckung anbringen.
• Das/die Robnet2 Kabel mit dem/den Anschluss /
Anschlüssen der Bedieneinheit verbinden.
Diese Art der Wandmontage ist einfacher hat jedoch zur
Folge, das das Bediengerät von der Wand entfernt
montiert wird. Bei dieser Montage (mit Simrad
Zubehör) steht der Autopilot ca. 5,5 mm vor.
− Mit Hilfe der Schablone nur die Löcher für die
Anschlüsse bohren.
− Alle drei Dichtungen zwischen Wand und
Bediengerät richtig einpassen (siehe Markierung auf
der Dichtung).
− Der oben aufgeführten Wandmontageanleitung
folgen, es müssen aber die mitgelieferten 32 mm
Schrauben für die Verbindung vom Bediengerät zur
Wand benutzt werden.
Die Schrauben nicht überdrehen!
die Markierung für die 4 Befestigungsschrauben vornehmen.
linken und rechten Winkelhalterung befestigen.
Installation
83
