Waukesha Cherry-Burrell Universal II Pumpen
Montage der Welle
Hinweis: SPX Flow bietet
komplette Welle-Lager-
Baugruppen an. Siehe S.96

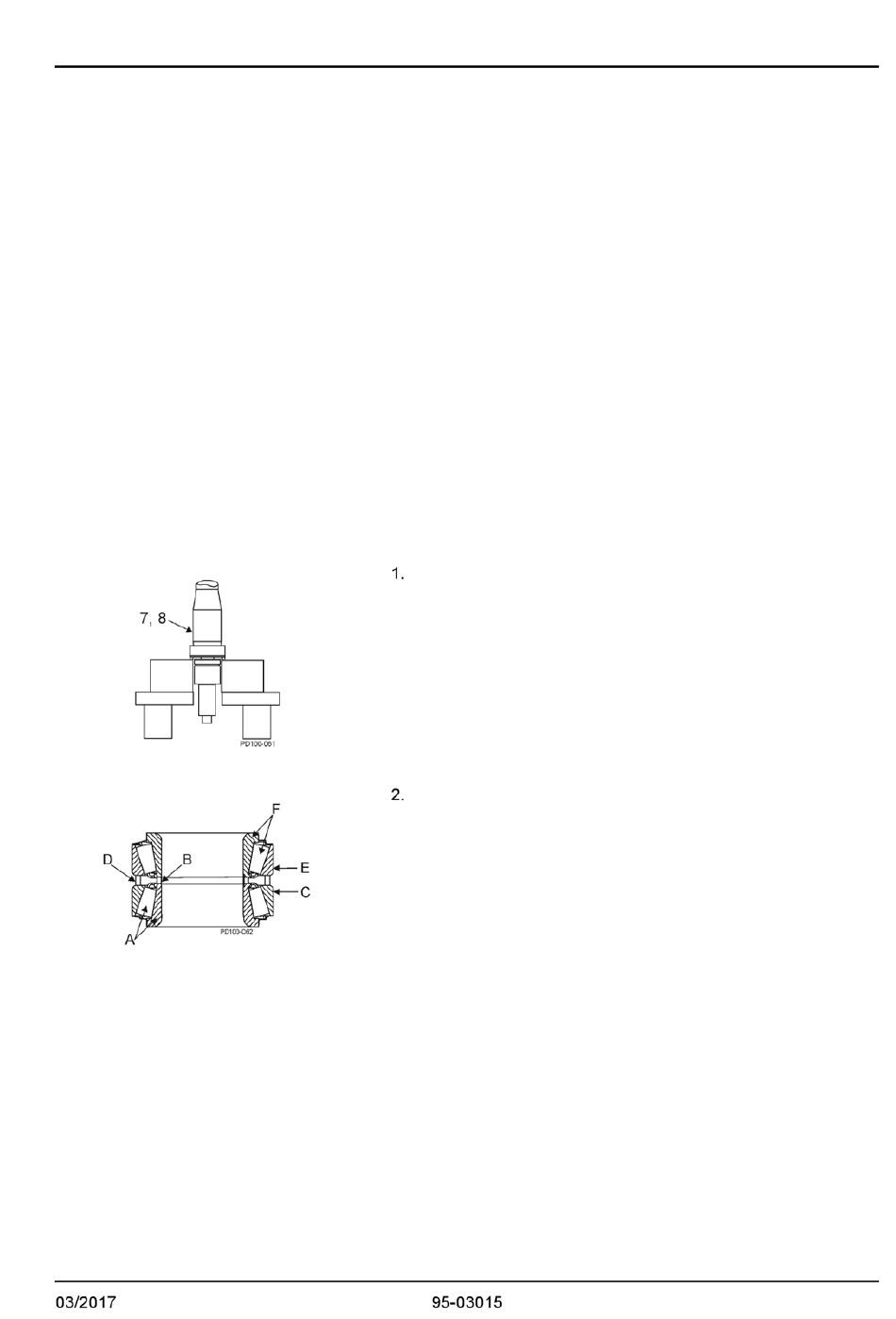

Abb. 46 Schmieren der Welle
Abb. 47 Aufbau des Rollenlagers
A. Untere Lagereinheit
B. Innerer Distanzring
C. Unterer Außenring
D. Äußerer Distanzring
E. Oberer Außenring
F. Obere Lagereinheit
Montage des vorderen Lagers
SPX FLOW Positive Displacement Präzisionspumpen erfordern
sehr genau bemessene Lagereinheiten. Die inneren Toleranzen von
Lagern „von der Stange" können deutlich größer sein als
erforderlich. Obwohl diese Lager von den Herstellern als
ausreichend deklariert werden, können sie erhebliche Schäden in
unseren Pumpen anrichten.
SPX FLOW's Anpassungsprozess für die Lager beginnt bei der
Beschaffung von Lagern höchster Qualität und geht über sortieren,
messen, bearbeiten und letztendlich der Kombination passender
Lager, um die erforderlichen inneren Toleranzen sicher zu stellen.
Gerade dieser Anpassungsprozess ist das wichtigste bei der
Lagerauswahl, und Lager, die einmal zusammengestellt wurden,
müssen für ihre gesamte Lebensdauer zusammen bleiben, um die
engen inneren Toleranzen zu gewährleisten.
HINWEIS: Die folgenden Anweisungen behandeln den Einbau einer
sechsteiligen vorderen Lagereinheit. Vierteilige Lagereinheiten
beinhalten nur eine Distanzscheibe und einen Außenring
Schmieren Sie den vorderen Lagerbereich der Welle (Abb.46, Pos.
7 und 8) mit Öl oder Fett. Platzieren Sie diese aufrecht in einer
Hydraulikpresse mit dem Förderende nach unten.
Wickeln Sie die vordere Lagereinheit aus.
HINWEIS: Vertauschen Sie NIEMALS die Teile einer Lagereinheit
mit denen einer anderen Einheit. Die Teile werden während der
Herstellung präzise aufeinander abgestimmt und müssen als Einheit
eingebaut werden. Siehe Abb. 47.
Wartung
Seite 33
