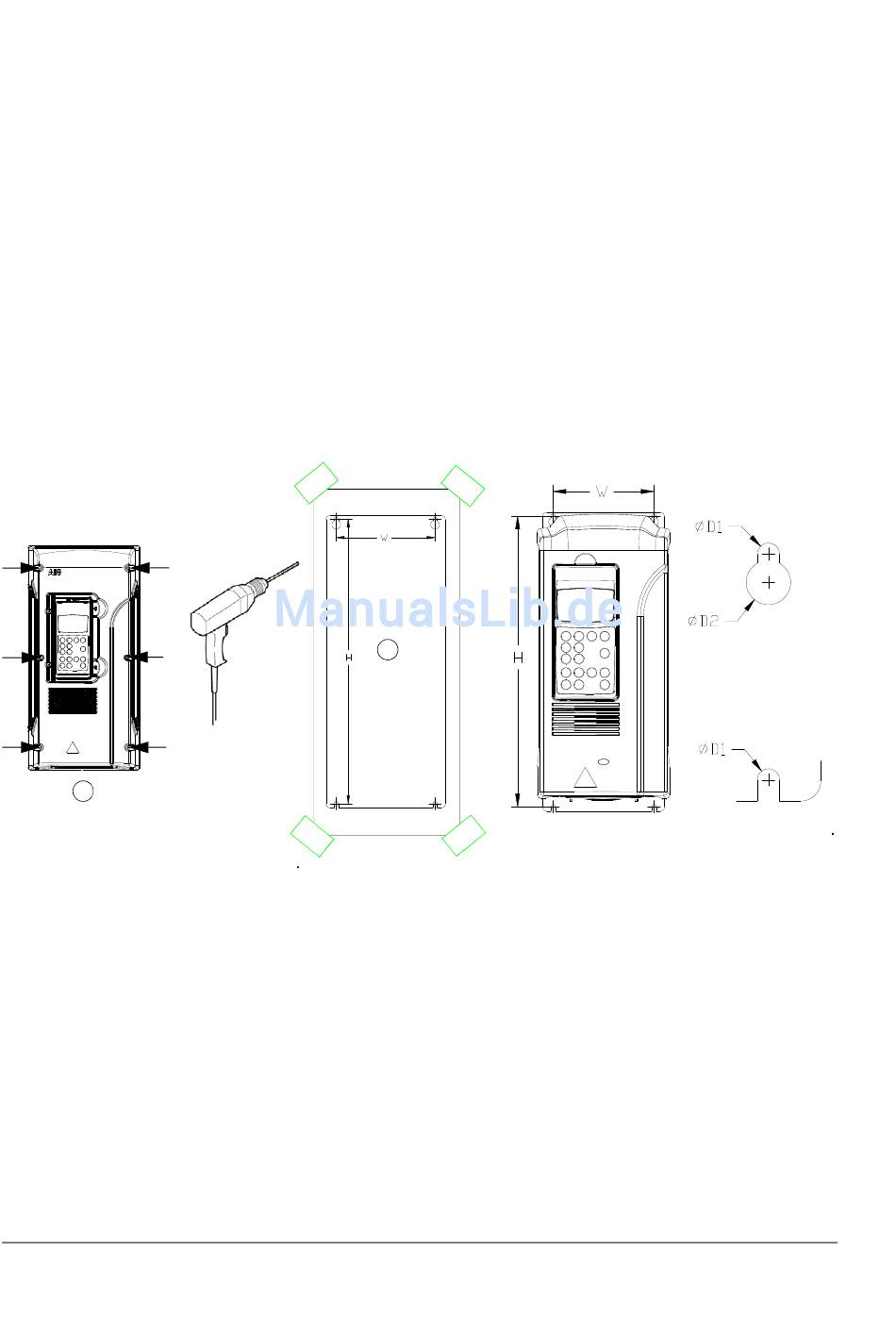

Wandmontage des Frequenzumrichters
Einheiten ohne Vibrationsdämpfer
1. Markieren Sie die Stellen für die vier Bohrungen. Die Befestigungspunkte sind in
Kapitel
R5 (IP 21, UL-Typ 1) die mitgelieferte Bohrschablone.
2. Drehen Sie die Schrauben an den markierten Stellen ein.
3. IP 55 (UL-Typ 12) Geräte: Nehmen Sie die Frontabdeckung durch Herausdrehen
der Befestigungsschrauben ab.
4. Setzen Sie den Frequenzumrichter auf die Schrauben an der Wand.
Hinweis: Heben Sie den Frequenzumrichter am Chassis (R6: an den
Hebeöffnungen) und nicht an der Abdeckung an.
5. Ziehen Sie die Schrauben in der Wand fest an.
IP 55 (UL 12)
3
IP 55 (UL-Typ 12) Marine-Ausführung (+C132) Baugrößen R4 bis R6
Siehe Handbuch ACS800-01/U1 Marine Supplement [3AFE68291275 (Englisch)].
Geräte mit Vibrationsdämpfern (+C131)
Siehe Anleitung ACS800-01/U1 Vibration Damper Installation Guide
[3AFE68295351 (Englisch)].
UL 12-Geräte
Installieren Sie die Haube, die mit dem Frequenzumrichter geliefert wird, 50 mm
(2,0 in.) oberhalb des Geräts.
Mechanische Installation
Maßzeichnungen
angegeben. Verwenden Sie für die Baugrößen R2 bis
1
