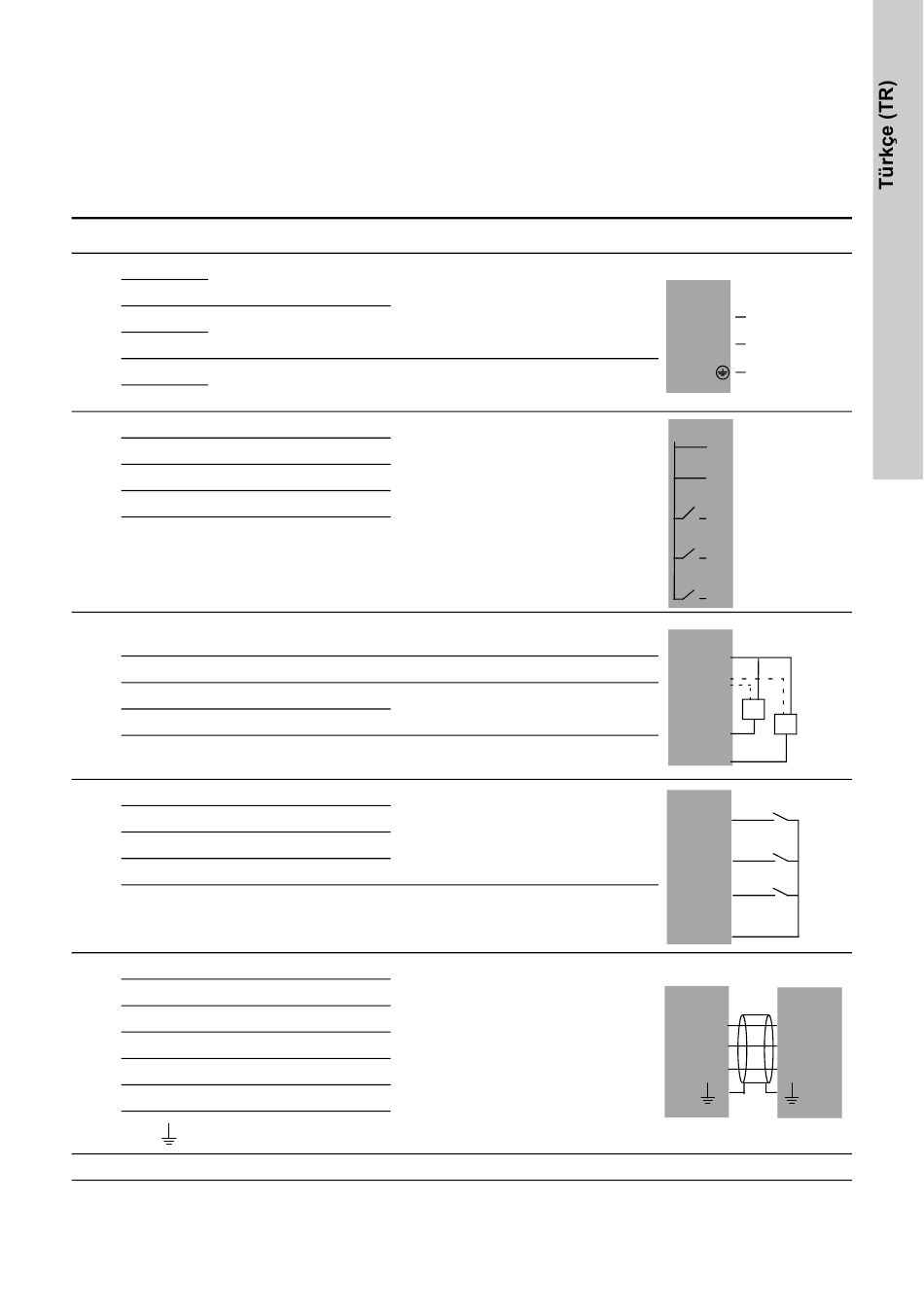

8. Giriş ve çıkışlara genel bakış
DI: Dijital giriş
DO: Dijital çıkış
AO: Analog çıkış
AI: Analog giriş
NO: Normalde açık kontak
C: Ortak
Poz. Terminal Gösterim
L
Faz iletkenin bağlantısı
L
N
1 Nötr iletken bağlantısı
N
PE
Koruyucu toprak
bağlantısı
PE
76 DO 1, 2, 3, C
76 DO 1, 2, 3, C
77 DO 1, NO
79 DO 2, NO
2
81 DO 3, NO
53 + 24 V
55 GND
3A 57 AI 1
60 AI 2
Tüm terminaller(ana şebeke terminalleri hariç)16 Vrms ve 22,6 Vüst veya
35 VDC'yi geçmeyecek gerilimlere bağlanmalıdır.
10 DI 1
12 DI 2
14 DI 3
3A
15 GND
Tüm terminaller(ana şebeke terminalleri hariç)16 Vrms ve 22,6 Vüst veya
35 VDC'yi geçmeyecek gerilimlere bağlanmalıdır.
A RS485 A
A RS485 A
Y RS485 GND*
Y RS485 GND*
3C
B RS485 B
B RS485 B
Aktif toprak
* GND öteki toprak bağlantılarından izole edilmelidir.
Veri
1 x 100-240 VAC ± % 10, 50/60 Hz
Röle kontak, NO.
Maksimum yük 240 VAC, 2 A
Minimum yük 5 VDC, 10 mA
Sensöre besleme. Maksimum
50 mA
Analog sinyal için giriş
0/4-20 mA or 0-10 V
Dijital giriş
GENIbus (dahili)
(Blendajı kablo kelepçesiyle
sabitleyin)
Diagram
IO 351
L L
N N
PE
IO 351
76
76
77
79
81
IO 351
53
55
1
2
57
60
IO 351
10
12
14
15
IO 351 CU 351
A A1
Y Y1
B B1
209
