2. Identifikation

Varianten (A eller B) er angivet på typeskiltet på bag-
siden. Desuden kan den identificeres på antallet af
klemrækker. IO 351A har fem klemrækker, IO 351B
har otte, se fig. 1 og 2.
1
IO 351A
Type
96161720 - VO1
Product No.
2
100-240 Vac 50/60Hz - max. 9W
U
N
!
3
Made in Denmark

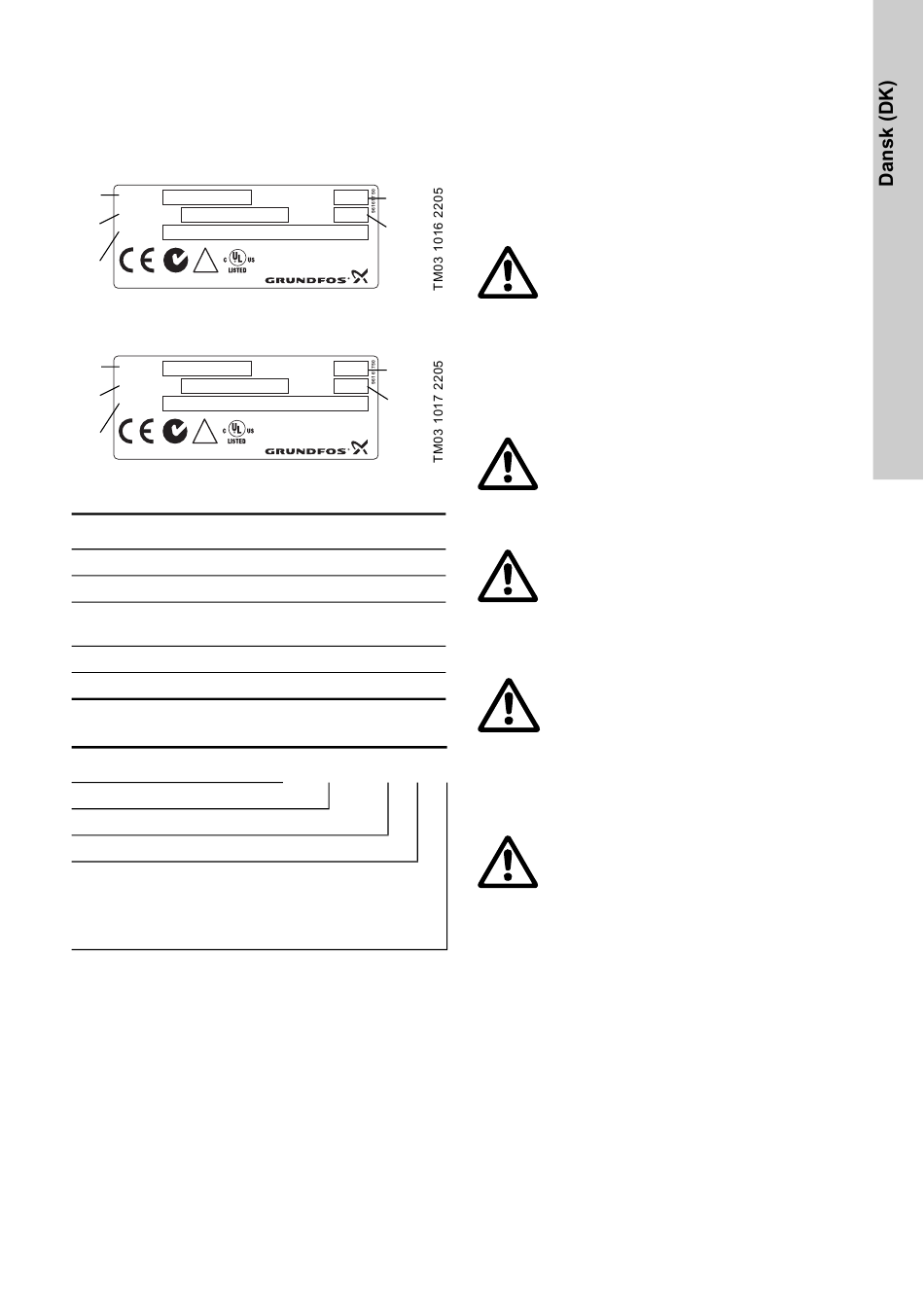

Fig. 3 Typeskilt IO 351A
1
IO 351B
Type
96161730 - VO1
Product No.
2
100-240 Vac 50/60Hz - max. 9W
U
N
!
3
Made in Denmark
Fig. 4 Typeskilt IO 351B
Pos. Beskrivelse
1 Typebetegnelse
2 Produkt-/versionsnummer
Tilladelig forsyningsspænding, frekvens
3
samt maks. effektforbrug
4 Produktionskode (år, uge)
5 Serienummer
2.1 Typenøgle
Kode Betydning
IO Input-output-enhed
35 Styringsfamilie
1 Modelnummer
A Til pumper med fast omdrejningstal
Til pumper med fast omdrejningstal og pum-
B per styret af eksterne frekvensomformere
eller som input-output-modul
5
Serial No.
P .c.
4
OPEN TYPE PROCESS
CONTROL EQUIPMENT
30 XP
5
Serial No.
P .c.
4
OPEN TYPE PROCESS
CONTROL EQUIPMENT
30 XP
IO 3 5 1

3. Installation

IO 351 er kun beregnet til tilslutning fra fabrik.
Tjek inden installationen at
• varianten svarer til den bestilte.
• IO 351 passer til forsyningsspændingen og fre-
kvensen på installationsstedet.
• IO 351 ikke er blevet beskadiget under transport.
Advarsel
Før installation af IO 351 skal forsynings-
spændingen være afbrudt, og det skal sik-
res at den ikke uforvarende kan genind-
kobles.
Installationen skal udføres af autoriseret personel i
overensstemmelse med lokale forskrifter.
Alle sikkerhedsregler skal overholdes på installa-
tionsstedet.
Advarsel
Klemmerne L og N samt 76-81 og 82-89
kan være tilsluttet berøringsfarlig fase-
spænding. Der kan forekomme fremmed
styrespænding fra andre grupper.
Advarsel
Alle ledninger til enheder uden for styre-
tavlen skal være af typen H05VV-F i hen-
hold til CENELEC HD21 (for at undgå
skade ved berøring af ledninger).
Advarsel
Der skal være en afbryder i installationen
for at kunne afbryde netforsyningen. Den
skal være i nærheden af IO 351 og let at
nå for operatøren. Den skal mærkes som
afbryder til IO 351. Afbryderen skal være i
henhold til IEC 60947-1 og IEC 60947-3.
B
Advarsel
Klemmerne er kun adskilt med en basis-
isolering. Derfor må du ikke tilslutte en
PELV-kreds til en klemme lige ved siden af
en strømførende klemme.
PELV-kredse og strømførende ledninger
skal være adskilt med dobbelt eller for-
stærket isolering.
