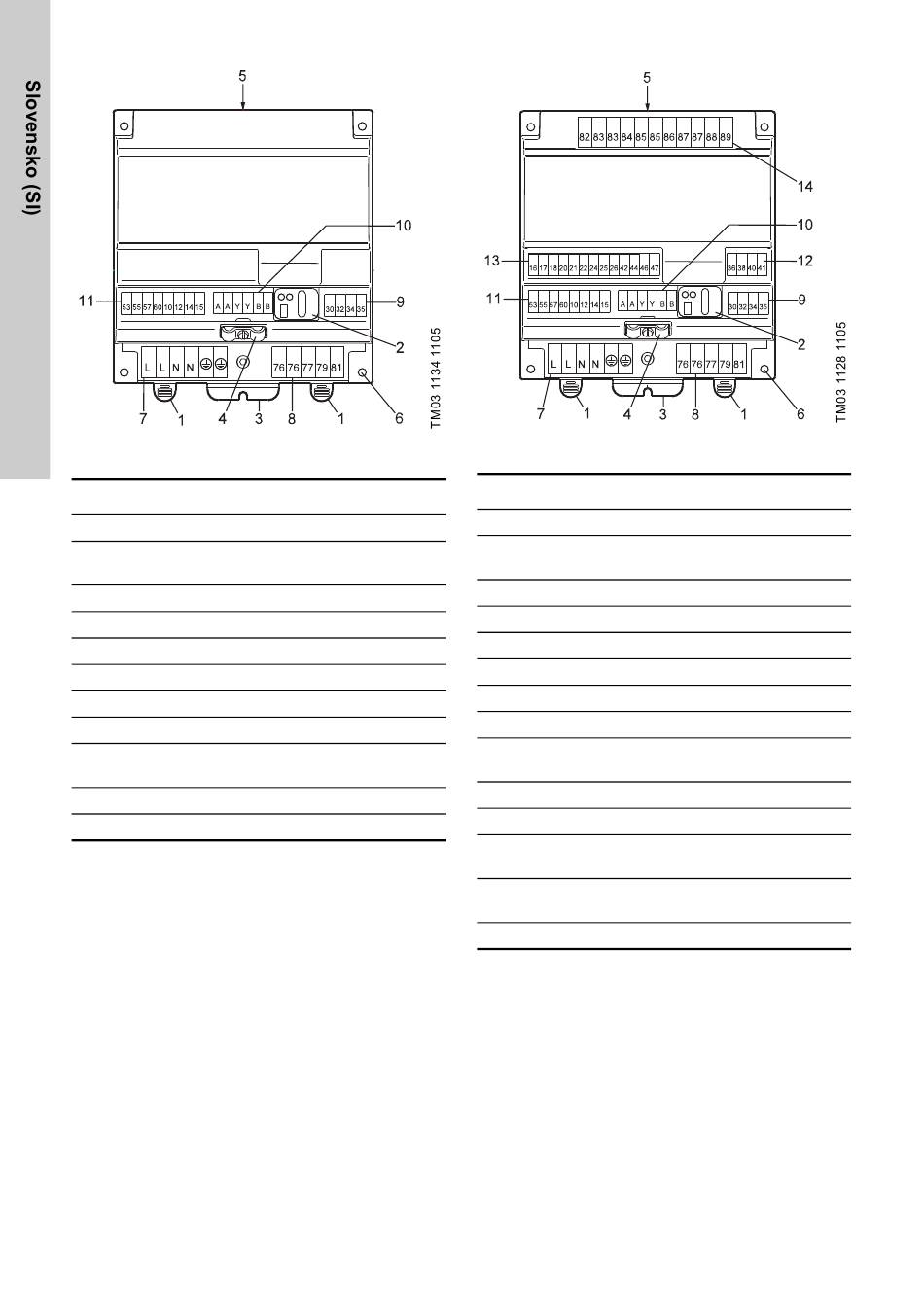

Slika 1 IO 351 A
Pol. Opis
1 Nastavek za pritrditev na DIN letev
Indikatorske lučke in oddajnik/sprejemnik za
2
komunikacijo z R100
3 Ozemljitev omarice
4 Kabelska spojka za GENIbus kable
5 Tipska ploščica
6 Luknje za montažo z vijaki
7 Priključki za napajalno napetost
8 Priključki za relejski izhod
Priključki za vhod PTC senzorja ali termo
9
stikala
10 Priključki za GENIbus
11 Priključki za digitalne in analogne vhode
186
Slika 2 IO 351 B
Pol. Opis
1 Nastavek za pritrditev na DIN letev
Indikatorske lučke in oddajnik/sprejemnik za
2
komunikacijo z R100
3 Ozemljitev omarice
4 Kabelska spojka za GENIbus kable
5 Tipska ploščica
6 Luknje za montažo z vijaki
7 Priključki za napajalno napetost
8 Priključki za relejski izhod
Priključki za vhod PTC senzorja ali termo
9
stikala
10 Priključki za GENIbus
11 Priključki za digitalne in analogne vhode
Priključki za vhod PTC senzorja ali termo
12
stikala
Priključki za digitalne vhode in analogne
13
izhode
14 Priključki za relejski izhod
