7. Elektromos adatok

Tápfeszültség:
1 x 100-240 VAC ± 10 %, 50/60 Hz, PE (1. osztály).
Biztosító mérete:
Maximum 10 A. Normál, valamint gyors és lomha
kioldású biztosító is alkalmazható.
Zárlatvédelem
Használjunk az IEC 60127 szerinti biztosítókat.
Teljesítményfelvétel:
Maximum 9 W.
7.1 Digitális bemenetek
Nyitott állapotú feszültség:
Zárt állapotú áramerősség:
Kapcsolási frekvencia:
7.2 Analóg bemenetek
Bemenő áram és feszültség:
Hiba:
Ismétlési pontosság:
Bemeneti ellenállás, áram:
Bemeneti ellenállás,
feszültség:
Tápfeszültség az
érzékelőkhöz:
7.3 Bemenetek PTC-hez/hőfokkapcsolóhoz
DIN 44082 szerinti PTC-termisztorokhoz.
Hőfokkapcsolók szintén csatlakoztathatók.
Közös pont a földelés (keret).
Nyitott állapotú feszültség:
Zárt állapotú áramerősség:
7.4 Digitális kimenetek (relés kimenet)
7.5 Analóg kimenetek
Minden kimenet rövidzár-védett.
24 VDC
5 mA, DC
0-4 Hz
7.6 Csatlakozó csoportok
0-20 mA
4-20 mA
0-10 V
± 3,3 % a teljes
tartományra
± 1 % a teljes
tartományra
< 250 Ω
> 50 kΩ ± 10 %
24 V, maximum
50 mA, rövidzár-
védett
A 3A, 3B és 3C csatlakozó csoport megerősített
szigeteléssel van elválasztva a többi csatlakozási
ponttól, 2224 VAC.
12 VDC ± 15 %
2,6 mA, DC
Minden sorkapocspont a 3. csoportban
érintésvédelmi törpefeszültséggel van megtáplálva.
Alaphelyzetben nyitott
kontaktus:
Kontaktus maximális
terhelhetősége:
Kontaktus minimális
terhelése:
Kimenő jel:
Ismétlési pontosság:
Maximális kimenő áram:
5
3B
3A
1

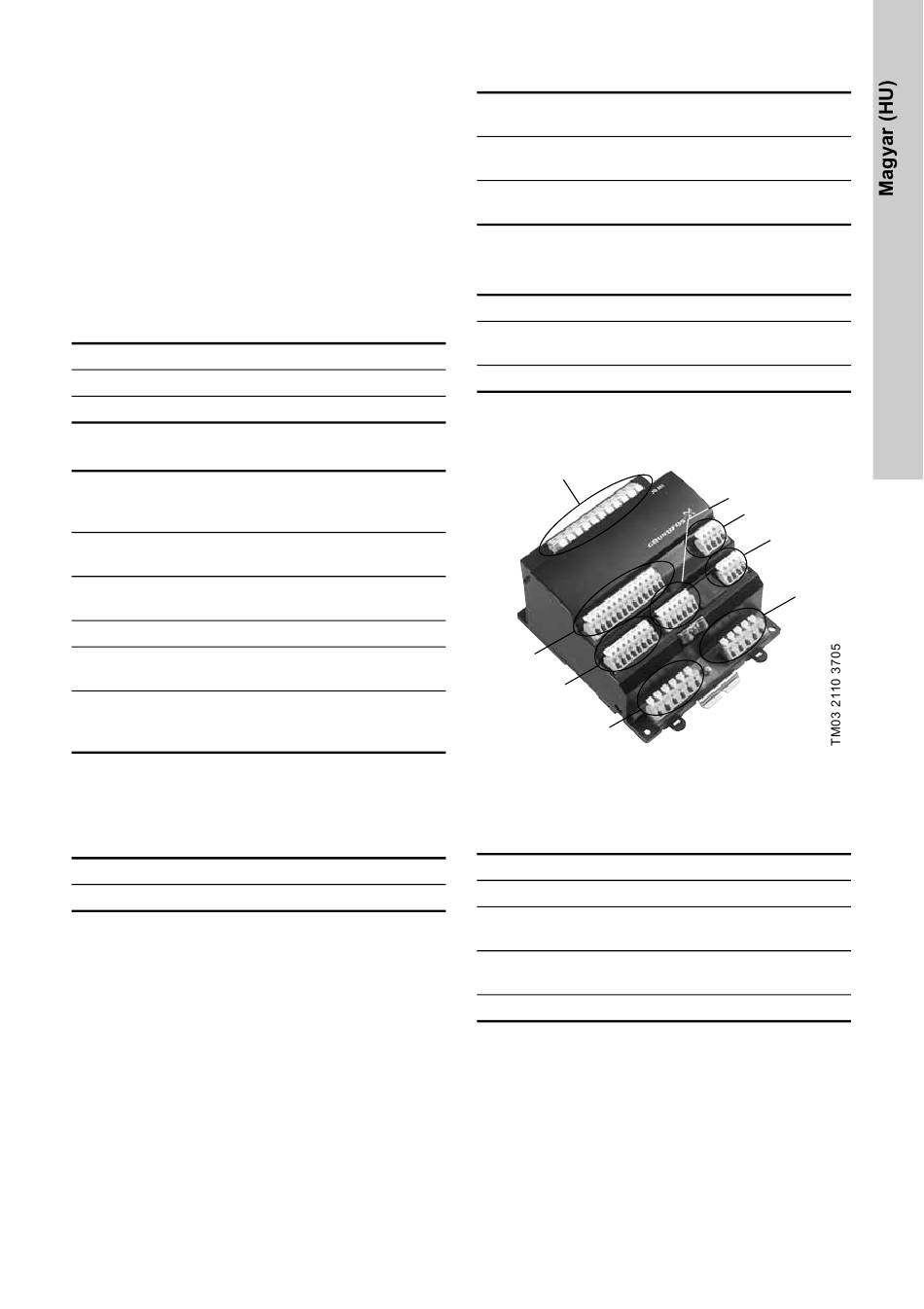

8. ábra Csatlakozó csoportok
1. csoport: Tápfeszültség csatlakozás
2. csoport: Digitális kimenetek 1-3
3A, B, C Digitális bemenetek
csoport: Analóg be- és kimenetek
Bemenet PTC érzékelőkhöz vagy
4A, B csoport:
hőfokkapcsolókhoz
5. csoport: Digitális kimenetek 4-7
C, NO
240 VAC, 2 A
5 VDC, 10 mA
0-10 V + 2/- 0 %
± 5 % a teljes
tartományra
2 mA
3C
4B
4A
2
