2. Identifikation

Versionen (A eller B) anges på typskylten på bak-
sidan. Enheten kan också identifieras på antalet
plintgrupper. IO 351 A har fem plintgrupper och
IO 351 B har åtta (se figur
1
IO 351A
Type
96161720 - VO1
Product No.
2
100-240 Vac 50/60Hz - max. 9W
U
N
!
3
Made in Denmark

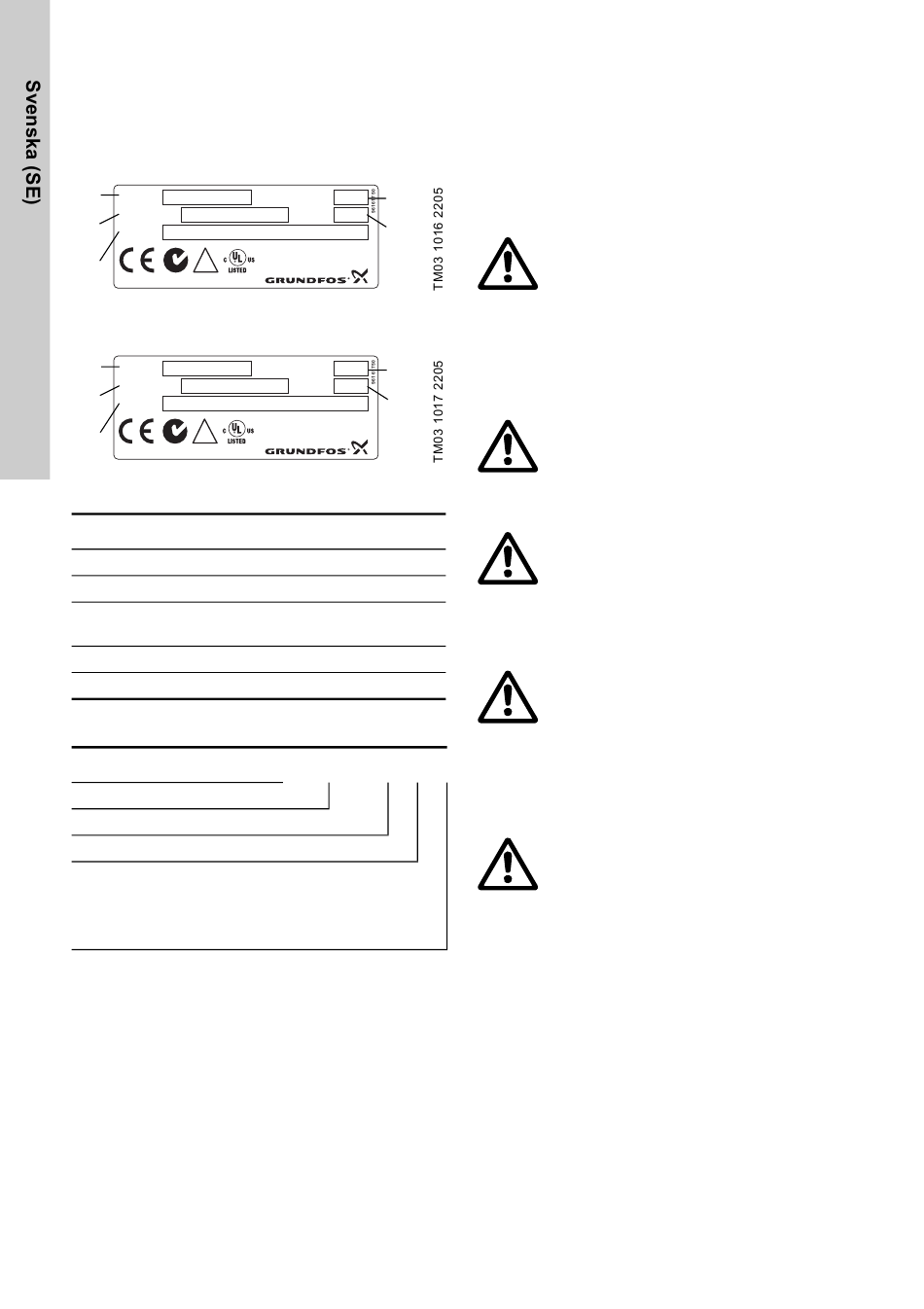

Fig. 3 Typskylt IO 351 A
1
IO 351B
Type
96161730 - VO1
Product No.
2
100-240 Vac 50/60Hz - max. 9W
U
N
!
3
Made in Denmark
Fig. 4 Typskylt IO 351 B
Pos. Beskrivning
1 Typbeteckning
2 Produkt-/versionsnummer
Tillåten försörjningsspänning och -frekvens
3
samt högsta effektförbrukning
4 Tillverkningskod (år/vecka)
5 Serienummer

2.1 Typnyckel

Kod Innebörd
IO In-/utgångsenhet
35 Automatikskåpserie
1 Modellnummer
A För pumpar med fast varvtal
För pumpar med fast varvtal och pumpar som
B styrs av externa frekvensomformare eller som
in-/utgångsmodul
178
1 och 2).
5
Serial No.
P .c.
4
OPEN TYPE PROCESS
CONTROL EQUIPMENT
30 XP
5
Serial No.
P .c.
4
OPEN TYPE PROCESS
CONTROL EQUIPMENT
30 XP
IO 3 5 1

3. Installation

IO 351 levereras endast fabriksmonterad.
Kontrollera före installation att:
• versionen överensstämmer med beställningen
• IO 351 passar för försörjningsspänning och
-frekvens på installationsplatsen
• IO 351 inte har transportskador.
Varning
Innan IO 351 installeras, kontrollera noga
att försörjningsspänningen slagits från och
se till att den inte kan slås till av misstag.
Arbetet ska utföras av auktoriserad personal, i enlig-
het med lokala bestämmelser.
Alla säkerhetsbestämmelser måste följas på installa-
tionsplatsen.
Varning
Plintarna L och N samt 76-81 och 82-89
kan vara anslutna till farlig spänning.
Extern styrspänning från andra grupper
kan förekomma.
Varning
Alla kablar till enheter utanför manöver-
panelen måste vara av typ H05VV-F enligt
CENELEC HD21 (för att undgå skador om
ledarna vidrörs).
Varning
Installationen måste vara försedd med en
arbetsbrytare som bryter försörjnings-
spänningen. Brytaren ska vara placerad
nära IO 351 och lätt åtkomlig för operatö-
ren. Brytaren ska vara märkt som brytare
för IO 351. Brytaren ska uppfylla
IEC 60947-1 och IEC 60947-3.
B
Varning
Plintarna är endast separerade med basal
isolering. En PELV-krets får därför inte
anslutas till en plint intill en plint ansluten
till nätspänning.
PELV-kretsar och spänningsförande ledare
måste vara separerade med dubbel eller
förstärkt isolering.
