Grundfos IO 351 Montage- Und Betriebsanleitung Seite 195

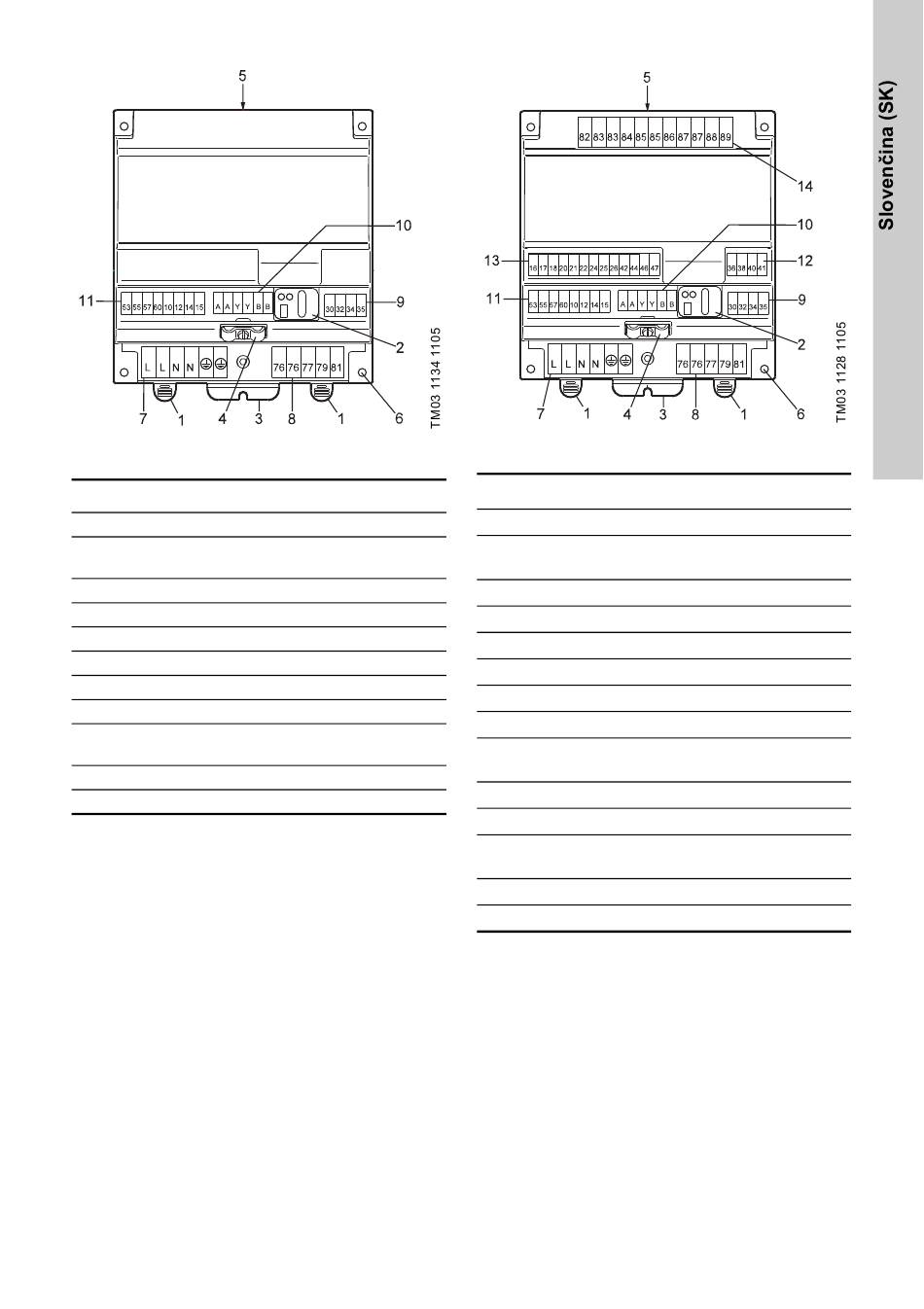

Obr. 1 IO 351 A
Pol. Popis
1 DIN uzatváracia klapka
Signálky a vysielač/prijímač pre
2
komunikáciu s R100
3 Uzemnenie skrinky
4 Káblová svorka pre káble modulu GENIbus
5 Typový štítok
6 Diery pre upevnenie skrutkami
7 Póly na dodávku napätia
8 Póly pre výstup relé
Svorky pre vstupy z PTC senzora alebo
9
termospínača
10 Póly pre modul GENIbus
11 Svorky pre digitálne a analógové vstupy
Obr. 2 IO 351 B
Pol. Popis
1 DIN uzatváriacia klapka
Signálky a vysielač/prijímač pre
2
komunikáciu s R100
3 Uzemnenie skrinky
4 Káblová svorka pre káble modulu GENIbus
5 Typový štítok
6 Diery pre upevnenie skrutkami
7 Póly na dodávku napätia
8 Póly pre výstup relé
Svorky pre vstupy z PTC senzora alebo
9
termospínača
10 Póly pre modul GENIbus
11 Svorky pre digitálne a analógové vstupy
Svorky pre vstupy z PTC senzora alebo
12
termospínača
13 Svorky pre digitálne a analógové vstupy
14 Póly pre výstup relé
195
