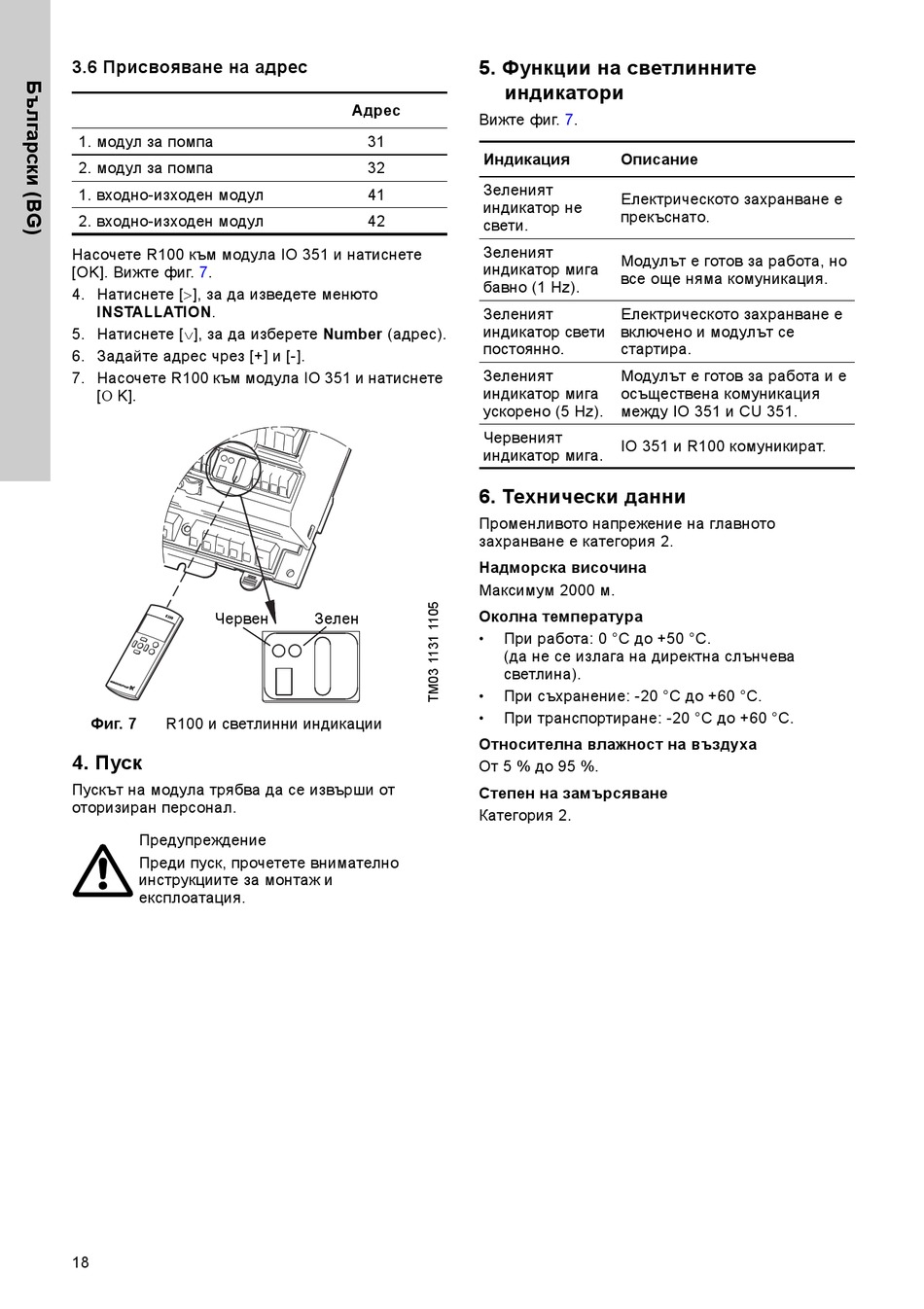

3.6 Присвояване на адрес
1. модул за помпа
2. модул за помпа
1. входно-изходен модул
2. входно-изходен модул
Насочете R100 към модула IO 351 и натиснете
[OK]. Вижте фиг. 7.
4. Натиснете [], за да изведете менюто
INSTALLATION.
5. Натиснете [], за да изберете Number (адрес).
6. Задайте адрес чрез [+] и [-].
7. Насочете R100 към модула IO 351 и натиснете
[K].
Червен
Фиг. 7 R100 и светлинни индикации
4. Пуск
Пускът на модула трябва да се извърши от
оторизиран персонал.
Предупреждение
Преди пуск, прочетете внимателно
инструкциите за монтаж и
експлоатация.
18
5. Функции на светлинните
Адрес
Вижте фиг. 7.
31
Индикация
32
Зеленият
41
индикатор не
42
свети.
Зеленият
индикатор мига
бавно (1 Hz).
Зеленият
индикатор свети
постоянно.
Зеленият
индикатор мига
ускорено (5 Hz).
Червеният
индикатор мига.
6. Технически данни
Променливото напрежение на главното
захранване е категория 2.
Надморска височина
Максимум 2000 м.
Околна температура
Зелен
•
•
•
Относителна влажност на въздуха
От 5 % до 95 %.
Степен на замърсяване
Категория 2.
индикатори
Описание
Електрическото захранване е
прекъснато.
Модулът е готов за работа, но
все още няма комуникация.
Електрическото захранване е
включено и модулът се
стартира.
Модулът е готов за работа и е
осъществена комуникация
между IO 351 и CU 351.
IO 351 и R100 комуникират.
При работа: 0 °C до +50 °C.
(да не се излага на директна слънчева
светлина).
При съхранение: -20 °C до +60 °C.
При транспортиране: -20 °C до +60 °C.
