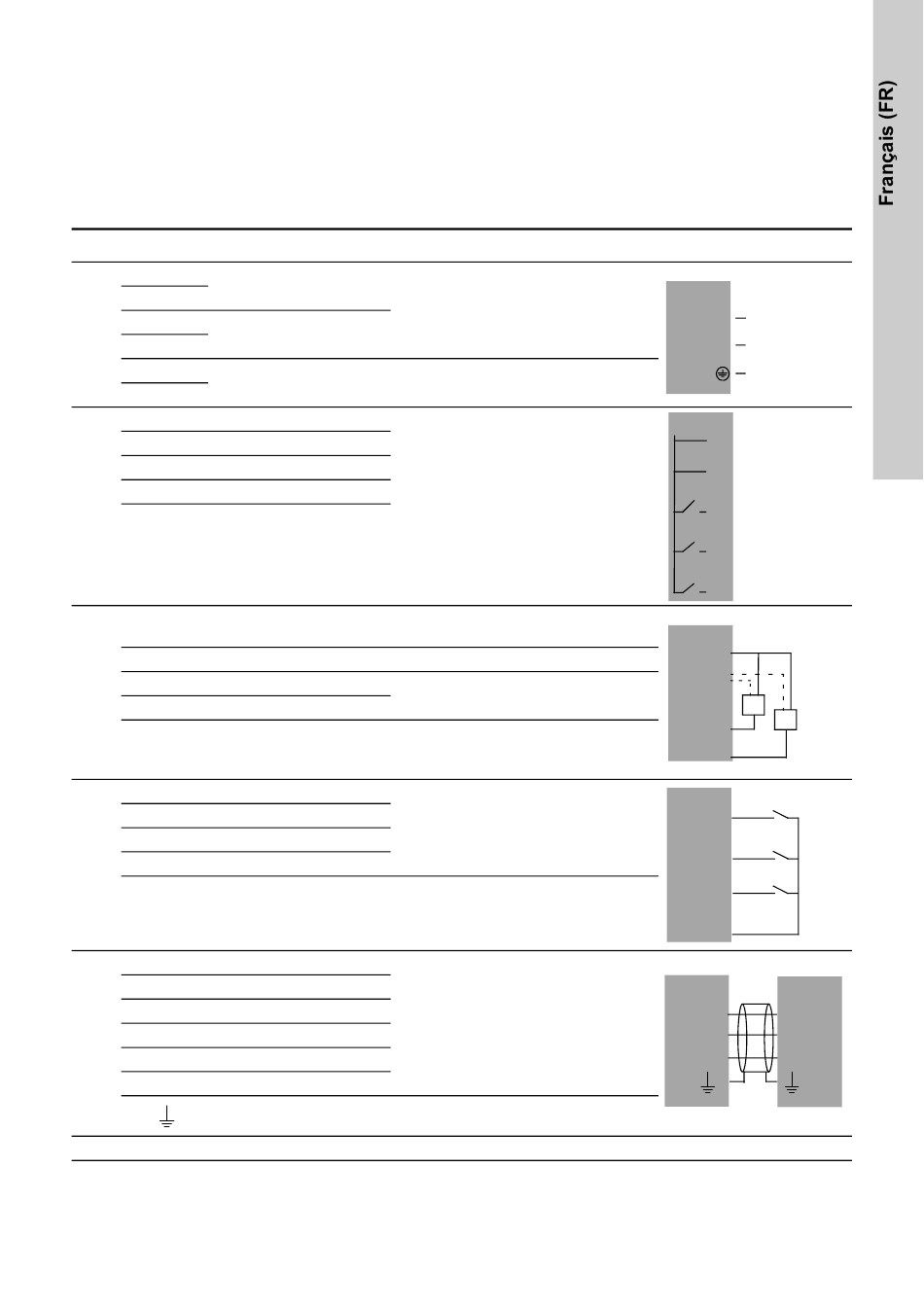

8. Vue d'ensemble des entrées et sorties
DI : Entrée digitale
DO : Sortie digitale
AO : Sortie analogique
AI : Entrée analogique
NO : Contact normalement ouvert
C : Commun
Pos. Borne Désignation
L
Connexion de la phase
L
N
1 Connexion du neutre
N
PE
Connexion à la terre
PE
76 DO 1, 2, 3, C
76 DO 1, 2, 3, C
77 DO 1, NO
79 DO 2, NO
2
81 DO 3, NO
53 + 24 V
55 GND
57 AI 1
3A
60 AI 2
Toutes les bornes (à l'exception des bornes du réseau) doivent être
connectées à des tensions ne dépassant pas 16 Vrms et 22,6 Vpeak ou
35 VCC.
10 DI 1
12 DI 2
14 DI 3
15 GND
3A
Toutes les bornes (à l'exception des bornes du réseau) doivent être
connectées à des tensions ne dépassant pas 16 Vrms et 22,6 Vpeak ou
35 VCC.
A RS485 A
A RS485 A
Y RS485 GND*
Y RS485 GND*
3C
B RS485 B
B RS485 B
Terre fonctionnelle
* GND est isolé des autres connexions de terre.
Caractéristiques
1 x 100-240 VCA ± 10 %, 50/60 Hz
Contact relais, NO.
Charge maxi : 240 VAC, 2 A
Charge mini : 5 VDC, 10 mA
Alimentation de la sonde. Maximum
50 mA
Entrée de signal analogique,
0/4-20 mA ou 0-10 V
Entrée digitale
GENIbus (interne)
(Fixer le blindage avec l'attache-
câble.)
Schéma
IO 351
L L
N N
PE
IO 351
76
76
77
79
81
IO 351
53
55
1
2
57
60
IO 351
10
12
14
15
IO 351 CU 351
A A1
Y Y1
B B1
