Grundfos IO 351 Montage- Und Betriebsanleitung Seite 33

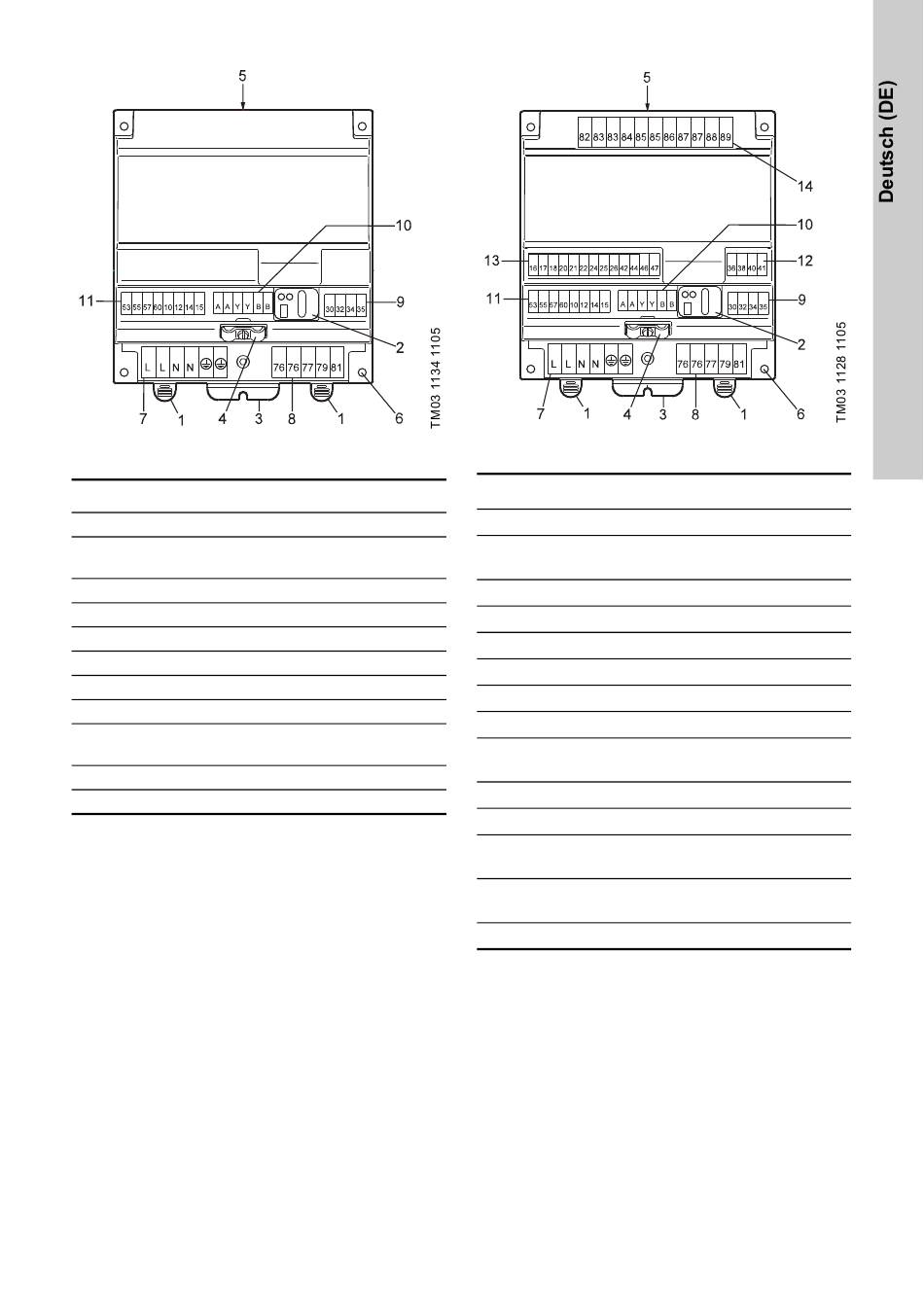

Abb. 1 IO 351A
Pos. Beschreibung
1 DIN-Schienenriegel
Meldeleuchten und Geber zur Kommunika-
2
tion mit R100
3 Erdverbindung zum Schrank
4 Kabelschelle für GENIbus-Kabel
5 Leistungsschild
6 Löcher für Schraubenmontage
7 Klemmen für Spannungsversorgung
8 Klemmen für Relaisausgang
Klemmen für Eingänge der Kaltleiter oder
9
Thermoschalter
10 Klemmen für GENIbus
11 Klemmen für Digitale und analoge Eingänge
Abb. 2 IO 351B
Pos. Beschreibung
1 DIN-Schienenriegel
Meldeleuchten und Geber/Empfänger zur
2
Kommunikation mit R100
3 Erdverbindung zum Schrank
4 Kabelschelle für GENIbus-Kabel
5 Leistungsschild
6 Löcher für Schraubenmontage
7 Klemmen für Spannungsversorgung
8 Klemmen für Relaisausgang
Klemmen für Eingänge der Kaltleiter oder
9
Thermoschalter
10 Klemmen für GENIbus
11 Klemmen für Digitale und analoge Eingänge
Klemmen für Eingänge der Kaltleiter oder
12
Thermoschalter
Klemmen für digitale Eingänge und analoge
13
Ausgänge
14 Klemmen für Relaisausgang
