8. Privire de ansamblu intrări şi ieşiri
DI: Intrare digitală
DO: Ieşire digitală
AO: Ieşire analogică
AI: Intrare analogică
NO: Contact normal deschis
C: Comun
Poz. Bornă Identificare
L
Conexiunea
conductorului de fază
L
N
Conexiunea
1
conductorului de nul
N
PE
Conexiunea la nulul de
protecţie
PE
76 DO 1, 2, 3, C
76 DO 1, 2, 3, C
77 DO 1, NO
79 DO 2, NO
2
81 DO 3, NO
53 + 24 V
55 GND
57 AI 1
3A
60 AI 2
Toate bornele (exceptând bornele de alimentare) trebuie conectate numai
la tensiuni care nu depăşesc 16 Vrms şi 22,6 Vvârf sau 35 VDC.
10 DI 1
12 DI 2
14 DI 3
3A
15 GND
Toate bornele (exceptând bornele de alimentare) trebuie conectate numai
la tensiuni care nu depăşesc 16 Vrms şi 22,6 Vvârf sau 35 VDC.
A RS485 A
A RS485 A
Y RS485 GND
Y RS485 GND
3C
B RS485 B
B RS485 B
Împământare
* GND este izolat de alte conexiuni la pământ.
Date
1 x 100-240 VAC ± 10 %, 50/60 Hz
Contact releu, NO.
Sarcina maximă: 240 VAC, 2 A
Sarcina minimă: 5 VDC, 10 mA
Alimentare la senzor. Maxim 50 mA
Intrare pentru semnal analog,
0/4-20 mA sau 0-10 V
Intrare digitală
GENIbus (intern)
(Fixaţi ecranul cu o clemă de
cablu.)

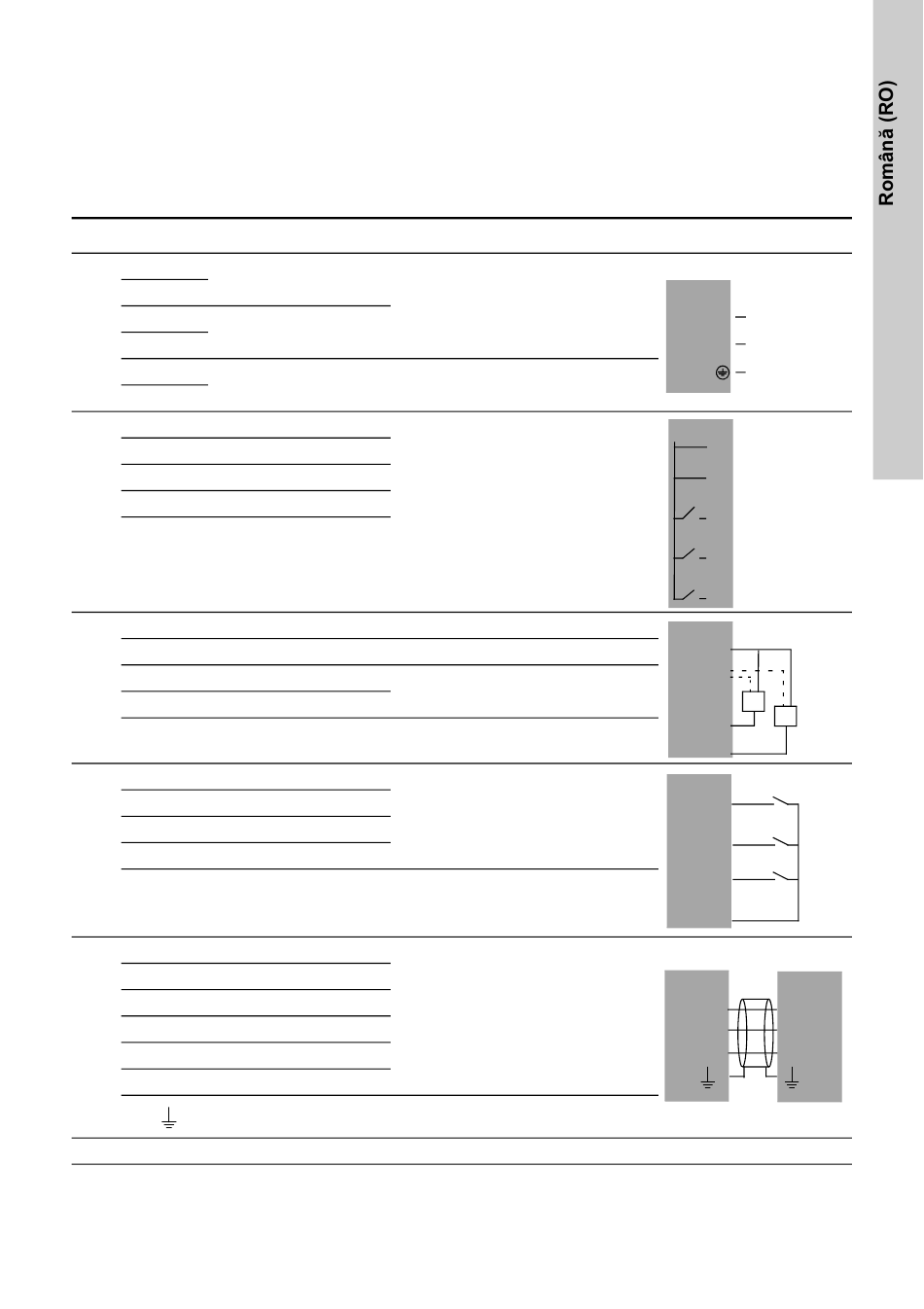

Diagramă
IO 351
L L
N N
PE
IO 351
76
76
77
79
81
IO 351
53
55
1
2
57
60
IO 351
10
12
14
15
IO 351 CU 351
A A1
Y Y1
B B1
