Pol. Priključek Oznaka
30 PTC 1
32 PTC 2
34 PTC 3
4A
35 GND, PTC
Naredite jumperje, če ni priključen noben PTC senzor ali termično stikalo.
Vsi priključki (razen za napajanje) morajo biti priključeni na napetosti, ki ne
presegajo 16 Vrms in 22.6 Vpeak ali 35 VDC.
16 DI 4
17 GND
18 AO 4
20 DI 5
21 GND
22 AO 5
3B** 24 DI 6
25 GND
26 AO 6
42 DI 7
44 DI 8
46 DI 9
47 GND
36 PTC 4
38 PTC 5
40 PTC 6
4B**
41 GND, PTC
Naredite jumperje, če ni priključen noben PTC senzor ali termično stikalo.
Vsi priključki (razen za napajanje) morajo biti priključeni na napetosti, ki ne
presegajo 16 Vrms in 22.6 Vpeak ali 35 VDC.
82 DO 4 NO
83 DO 4 C
83 DO 4 C
84 DO 5 NO
85 DO 5 C
5** 85 DO 5 C
86 DO 6 NO
87 DO 6 C
87 DO 6 C
88 DO 7 NO
89 DO 7 C
** Samo IO 351 B.
192
Podatki
Vhod za PTC senzor ali termično
stikalo
Digitalni vhod
Analogni izhod, 0-10 V
Digitalni vhod
Analogni izhod, 0-10 V
Digitalni vhod
Analogni izhod
Digitalni vhod
Vhod za PTC senzor ali termično
stikalo
Relejski kontakt

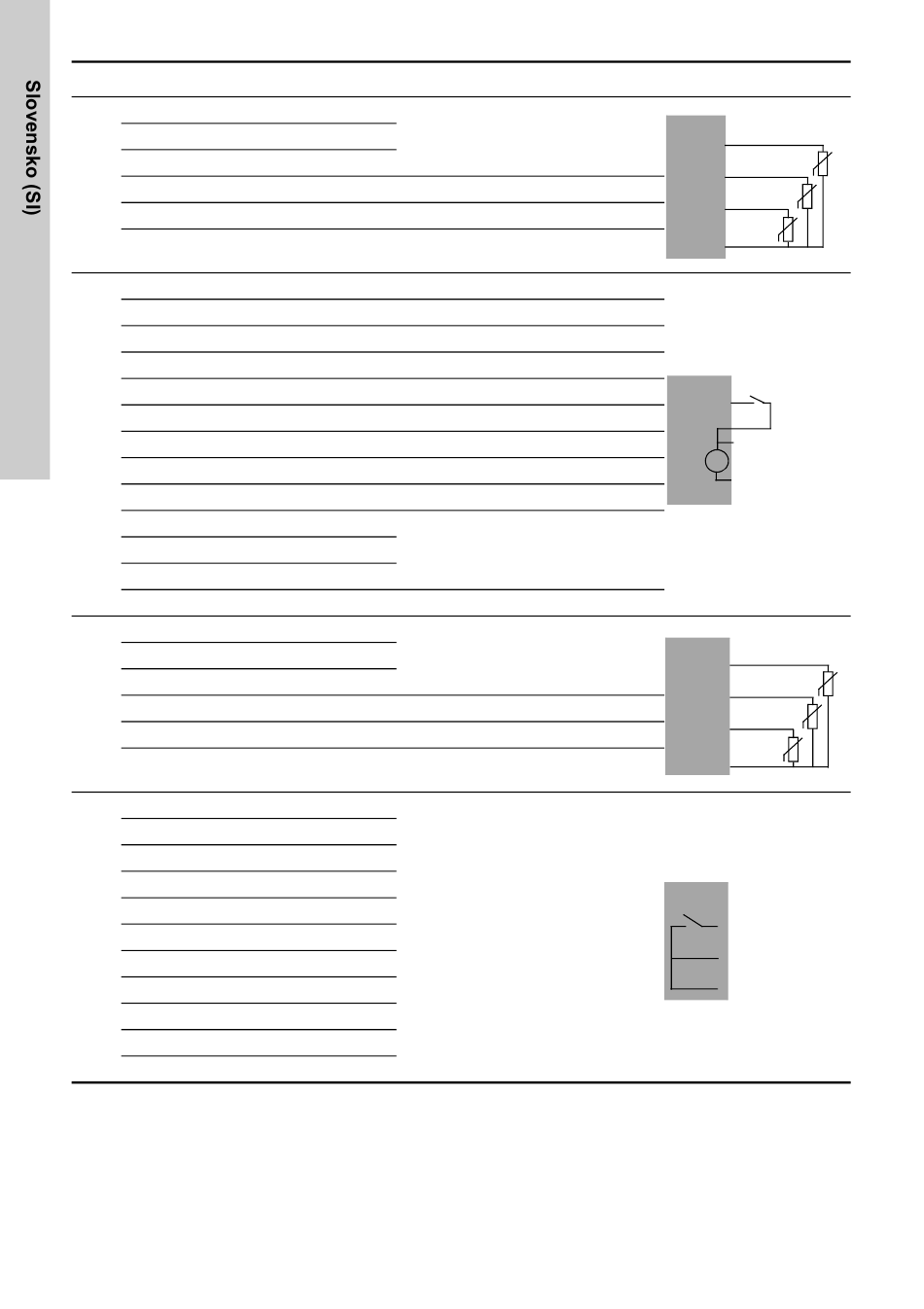

Diagram
IO 351
30
PTC
32
PTC
34
PTC
35
IO 351
DI
GND
AO +
IO 351
36
PTC
38
PTC
40
PTC
41
IO 351
NO
C
C
