7. Elektrické údaje
Napájacie napätie:
1 x 100-240 VAC ± 10 %, 50/60 Hz, PE (zariadenie
triedy 1).
Rezervná poistka:
Maximum 10 A. Sú vhodné štandardné ako aj rýchle
a pomalé poistky.
Ochrana pred skratovým spojením:
Použite poistky, ktoré sú v súlade s normou
IEC 60127.
USA a Kanada (kvôli ochrane bočného obvodu):
Použite rýchlu poistku (vysokej kapacity) evidovanú
v zozname UL/CSA, ktorá spĺňa sériu noriem UL248
alebo istič spĺňajúci normu UL489.
Prípustné sú poistky typu RK1, RKS, J a CC.
Spotreba elektrickej energie:
Maximum 9 W.
7.1 Digitálne vstupy
Napätie prerušeného obvodu:
Prúd uzavretého obvodu:
Rozsah frekvencie:
7.2 Analógové vstupy
Vstupný prúd a napätie:
Tolerancia:
Opakujúca sa presnost':
Vstupná rezistencia, prúd:
Vstupná rezistencia, napätie:
Dodávka el. energie senzoru:
7.3 Vstupy pre PTC senzor/termálny spínač
Pre PTC senzory pre DIN 44082. Môžu sa pripojit' aj
termálne spínače.
Napätie prerušeného obvodu:
Prúd uzavretého obvodu:
7.4 Digitálne výstupy (výstupy relé)
7.5 Analógové výstupy
Všetky výstupy sú chránené proti skratu.
7.6 Skupiny pólov
24 VDC
5 mA, DC
0-4 Hz
0-20 mA
4-20 mA
0-10 V
± 3,3 % plného
rozsahu
Póly skupín 3A, 3B a 3C sú izolované od ostatných
± 1 % plného
skupín pólov zosilnenou izoláciou, 2224 VAC.
rozsahu
< 250 Ω
> 50 kΩ ± 10 %
24 V, maximálne
50 mA, chránené
proti skratu
Do všetkých riadiacich pólov v skupine 3 sa dodáva
napätie PELV (Ochranné extra-nízke napätie).
12 VDC ± 15 %
2,6 mA, DC
Normálne vodivé spojenia:
Maximálne kontaktné napätie: 240 VAC, 2 A
Minimálne kontaktné napätie:
Výstupný signál:
Opakujúca sa presnost':
Maximálny výstupný prúd: 2 mA
5
3B
3A
1

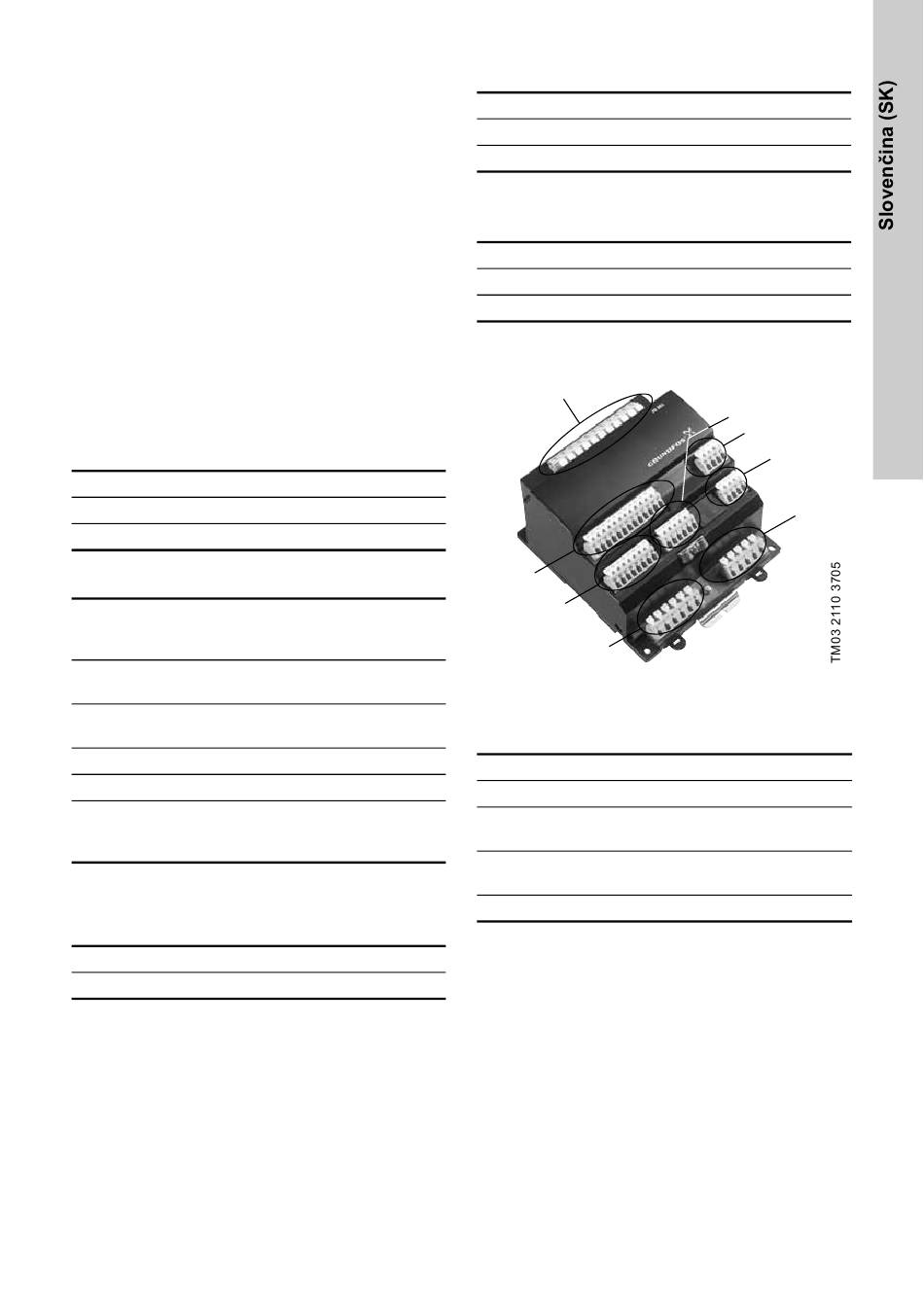

Obr. 8 Skupiny pólov
Skupina 1: Pripojenie napájacieho napätia
Skupina 2: Digitálne výstupy 1-3
Digitálne vstupy
Skupina 3A, B, C:
Analógové vstupy a výstupy
Vstupy pre PTC senzor alebo
Skupina 4A, B:
termálny spínač
Skupina 5: Digitálne výstupy 4-7
C, NO
5 VDC, 10 mA
0-10 V + 2/- 0 %
± 5 % plného rozsahu
3C
4B
4A
2
