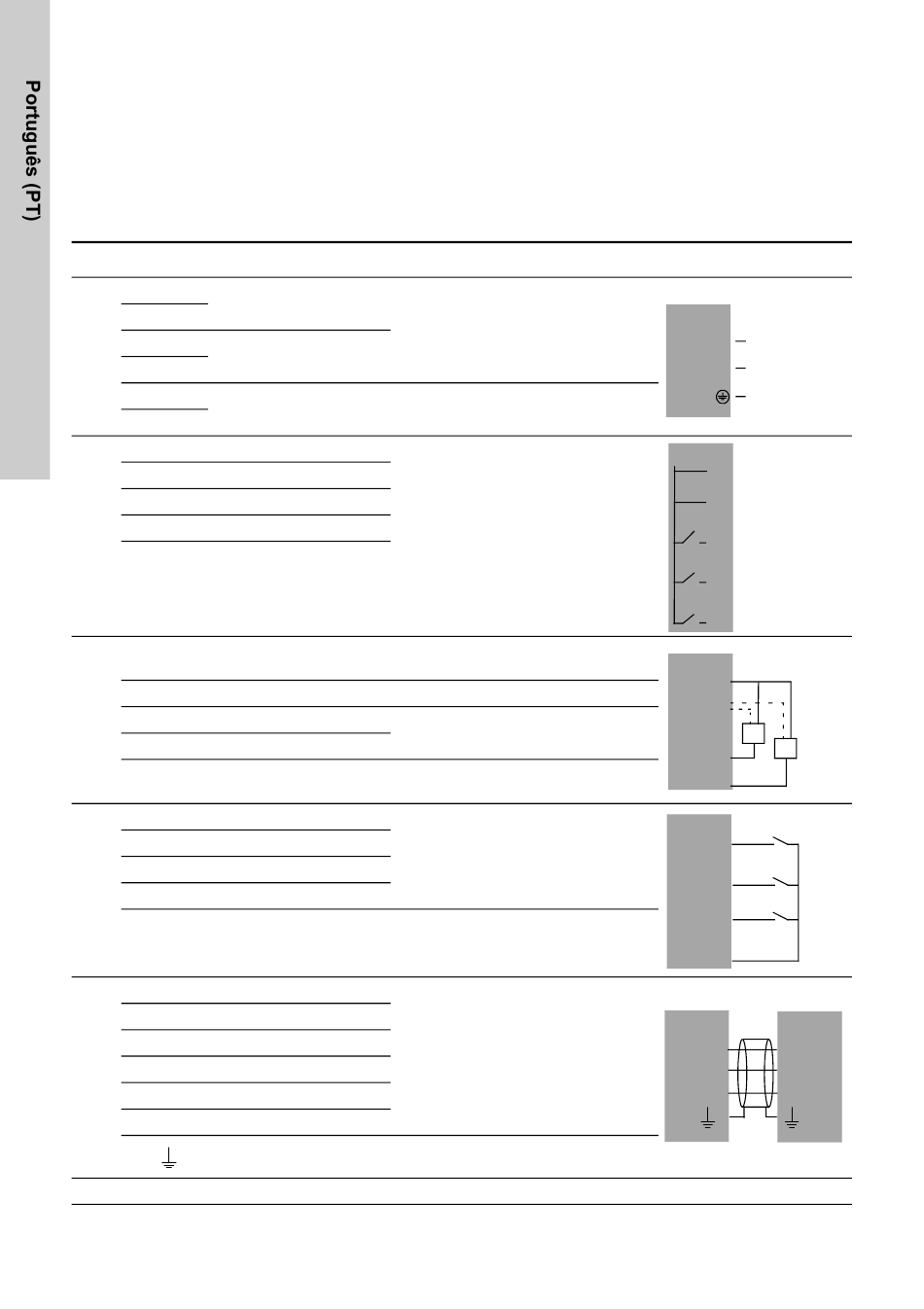

8. Descrição geral das entradas e
saídas
DI: Entrada digital
DO: Saída digital
AO: Saída analógica
AI: Entrada analógica
NO: Contacto normalmente aberto
C: Comum
Pos. Terminal Designação
L
Ligação do condutor de
fase
L
N
Ligação do condutor
1
neutro
N
PE
Ligação do quadro à
terra
PE
76 DO 1, 2, 3, C
76 DO 1, 2, 3, C
77 DO 1, NO
79 DO 2, NO
2
81 DO 3, NO
53 + 24 V
55 GND
3A 57 AI 1
60 AI 2
Todos os terminais (excepto os terminais de aliemntação) só podem ser
ligados a tensões que não excedem os 16 Vrms e 22,6 Vpico ou 35 VDC.
10 DI 1
12 DI 2
14 DI 3
3A
15 GND
Todos os terminais (excepto os terminais de aliemntação) só podem ser
ligados a tensões que não excedem os 16 Vrms e 22,6 Vpico ou 35 VDC.
A RS485 A
A RS485 A
Y RS485 GND*
Y RS485 GND*
3C
B RS485 B
B RS485 B
Terra de serviço
* GND está isolado de outras ligações à terra.
146
Dados
1 x 100-240 VCA ± 10 %, 50/60 Hz
Relé de contacto, NO.
Carga máxima: 240 VCA, 2 A
Carga mínima: 5 VCC, 10 mA
Alimentação do sensor. Máximo
50 mA
Entrada para sinal analógico,
0/4-20 mA ou 0-10 V
Entrada digital
GENIbus (interna)
(Fixe a blindagem com uma braça-
deira.)
Diagrama
IO 351
L L
N N
PE
IO 351
76
76
77
79
81
IO 351
53
55
1
2
57
60
IO 351
10
12
14
15
IO 351 CU 351
A A1
Y Y1
B B1
