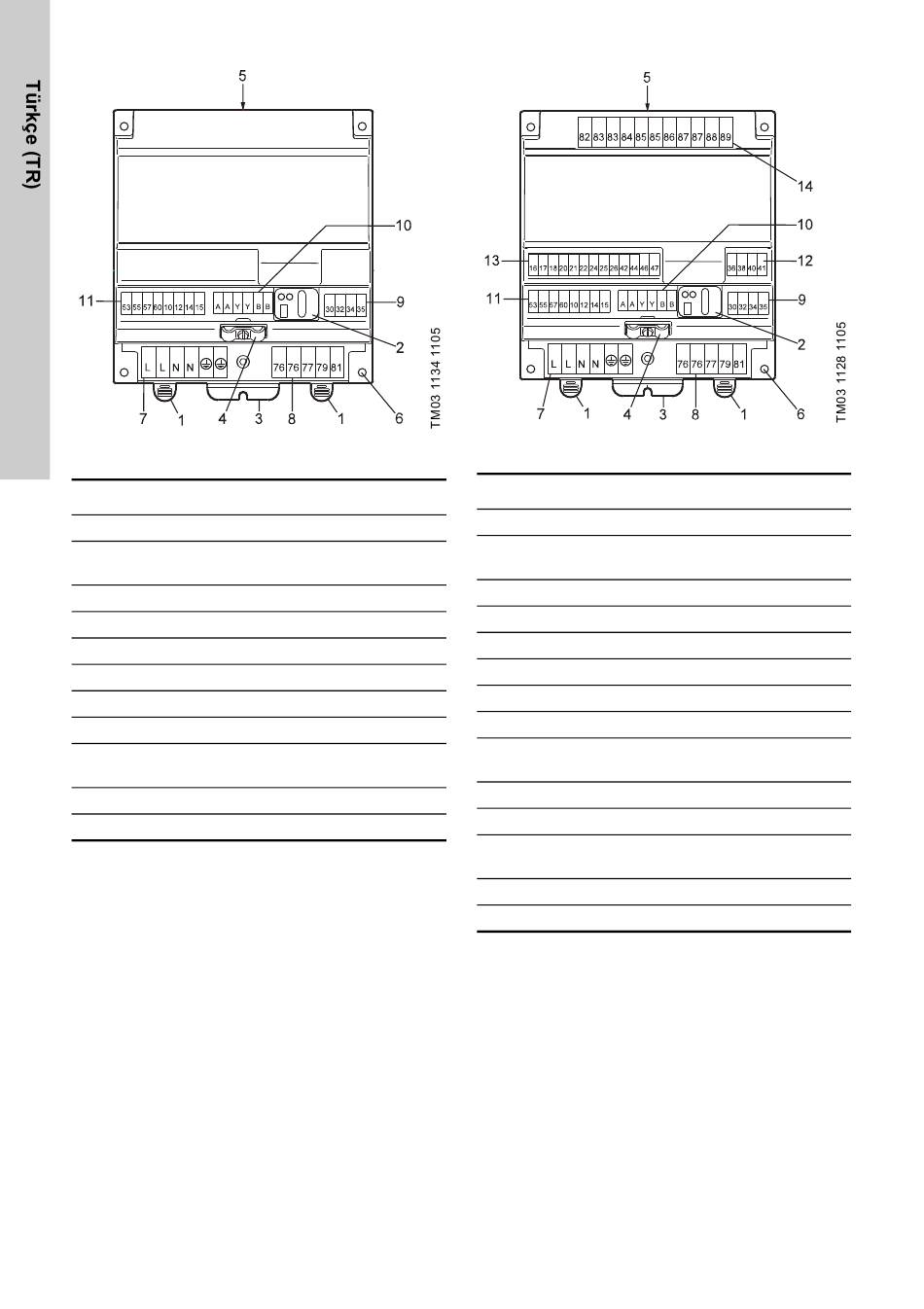

Şekil 1 IO 351A
Poz. Açıklama
1 DIN kilitleme sekmesi
Sinyal ışıkları ve R100'le iletişim için verici/
2
alıcı
3 Kabine toprak bağlantısı
4 GENIbus kabloları için kablo kıskaçı
5 Bilgi etiketi
6 Vidayla montaj için delikler
7 Voltaj kaynağı için terminaller
8 Röle çıkışı için terminaller
PTC sensörü veya termal düğmesi girişleri
9
için terminaller
10 GENIbus için terminaller
11 Analog ve dijital terminal girişleri
204
Şekil 2 IO 351B
Poz. Açıklama
1 DIN raylı kitleme
Sinyal ışıkları ve R100'le iletişim için verici/
2
alıcı
3 Pano toprak bağlantısı
4 GENIbus kabloları için kablo kıskaçı
5 Bilgi etiketi
6 Vidayla montaj için delikler
7 Voltaj kaynağı için terminaller
8 Röle çıkışı için terminaller
PTC sensör veya termistör bağlantısı için
9
terminaller
10 GENIbus için terminaller
11 Analog ve dijital girişler için terminaller
PTC sensör veya termistör bağlantısı için
12
terminaller
13 Dijital ve analog giriş terminalleri
14 Röle çıkışı için terminaller
