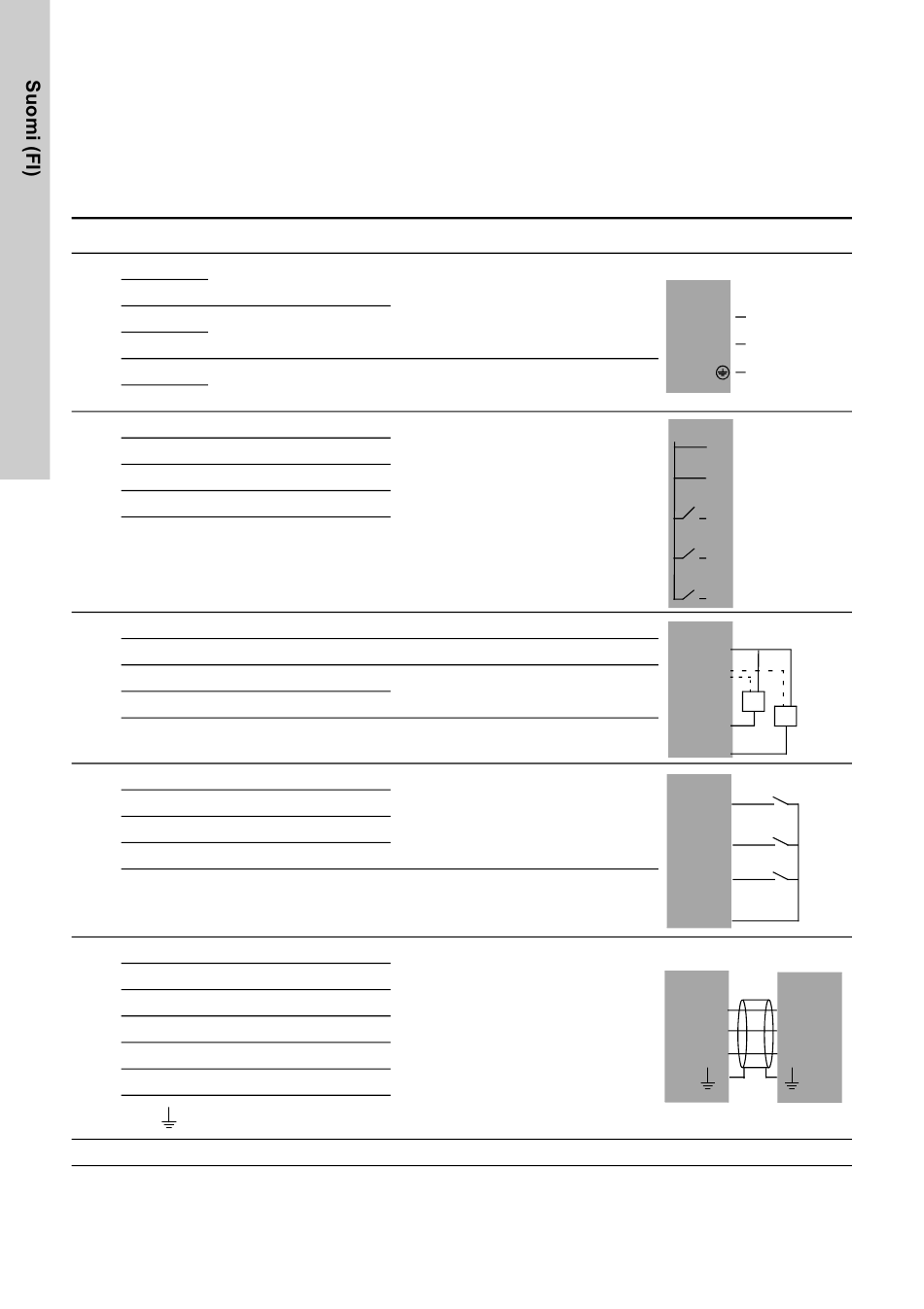

8. Tulojen ja lähtöjen yleiskuvaus
DI: Digitaalinen tulo
DO: Digitaalinen lähtö
AO: Analoginen lähtö
AI: Analoginen tulo
NO: Normaalisti avoin kosketin
C: Common (maa)
Pos. Liitin Nimitys
L
Vaihejohtimen liitäntä
L
N
1 Nollajohtimen liitäntä
N
PE
Liitäntä suojamaahan
PE
76 DO 1, 2, 3, C
76 DO 1, 2, 3, C
77 DO 1, NO
79 DO 2, NO
2
81 DO 3, NO
53 + 24 V
55 GND
57 AI 1
3A
60 AI 2
Kaikki liitännät (paitsi verkkojänniteliitännät) saa kytkeä vain jännitteisiin,
jotka eivät ylitä 16 Vrms ja 22,6 Vpeak tai 35 VDC.
10 DI 1
12 DI 2
14 DI 3
3A
15 GND
Kaikki liitännät (paitsi verkkojänniteliitännät) saa kytkeä vain jännitteisiin,
jotka eivät ylitä 16 Vrms ja 22,6 Vpeak tai 35 VDC.
A RS485 A
A RS485 A
Y RS485 GND*
Y RS485 GND*
3C
B RS485 B
B RS485 B
Toiminnallinen maadoi-
tus
* GND on eristetty muista maadoitusliitännöistä.
74
Tieto
1 x 100-240 VAC ± 10 %, 50/60 Hz
Relekosketin, NO.
Maksimikuorma: 240 VAC, 2 A
Minimikuorma: 5 VDC, 10 mA
Syöttö anturille. Enintään 50 mA
Analogisen signaalin tulo,
0/4-20 mA tai 0-10 V
Digitaalinen tulo
GENIbus (sisäinen)
(Kiinnitä suojavaippa kaapelikiinnik-
keellä.)
Kaavio
IO 351
L L
N N
PE
IO 351
76
76
77
79
81
IO 351
53
55
1
2
57
60
IO 351
10
12
14
15
IO 351 CU 351
A A1
Y Y1
B B1
