Grundfos IO 351 Montage- Und Betriebsanleitung Seite 15

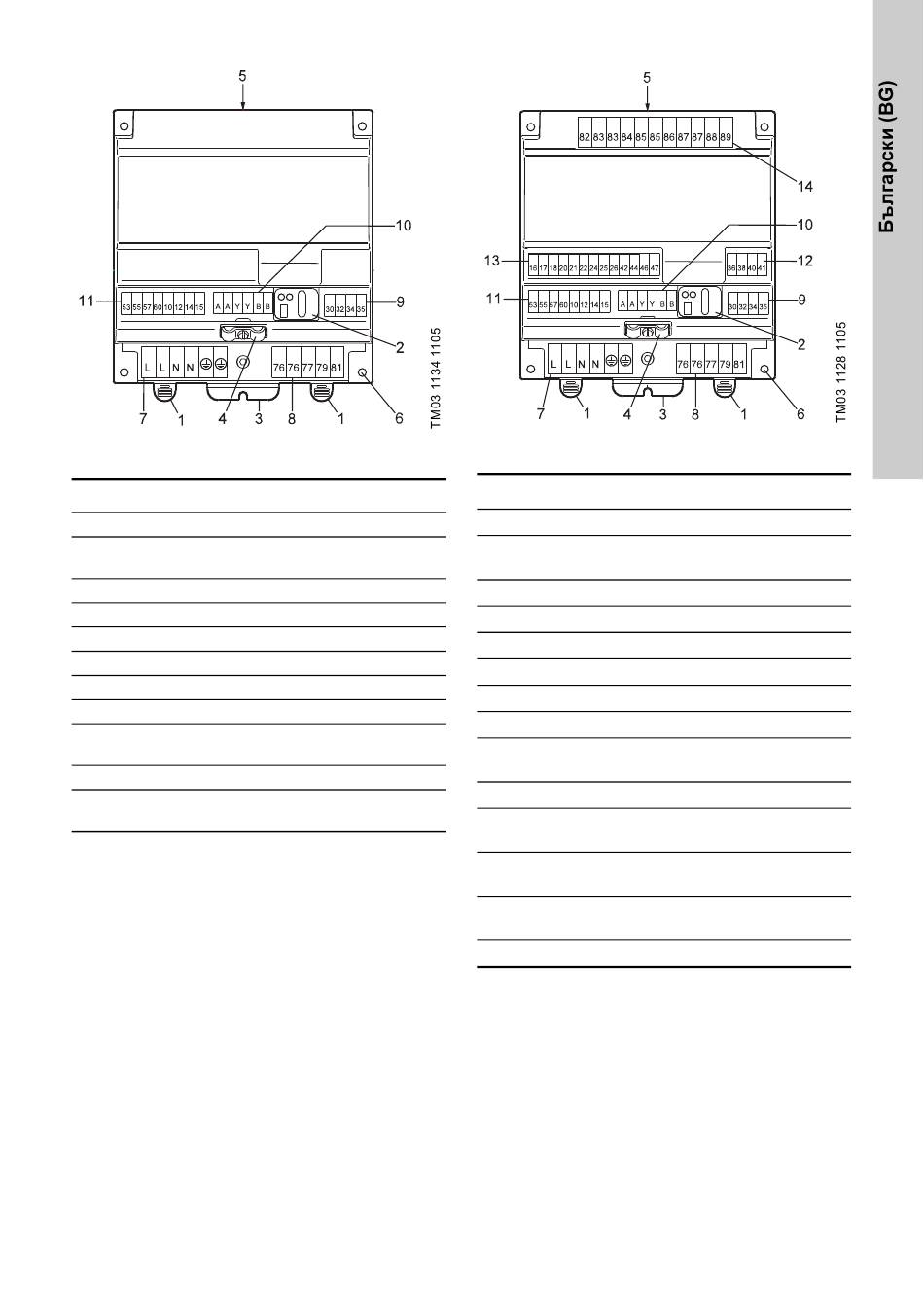

Фиг. 1 IO 351A
Поз. Описание
1 DIN фиксатор
Светлинни индикатори и предавател/
2
приемник за комуникация с R100
3 Заземяване на таблото
4 Скоба за GENIbus кабели
5 Табела с данни
6 Отвори за монтиране чрез винтове
7 Клеми за захранване
8 Клеми за изход на реле
Клеми за вход на PTC сензор или
9
термичен прекъсвач
10 Клеми за GENIbus връзка
Клеми за вход на цифрови или аналогови
11
сигнали
Фиг. 2 IO 351B
Поз. Описание
1 Фиксатор за DIN релса
Светлинни индикатори и предавател/
2
приемник за комуникация с R100
3 Заземяване на таблото
4 Скоба за GENIbus кабели
5 Табела с данни
6 Отвори за монтиране чрез винтове
7 Клеми за захранване
8 Клеми за изход на реле
Клеми за вход на PTC сензор или
9
термичен прекъсвач
10 Клеми за GENIbus връзка
Клеми за вход на цифрови или аналогови
11
сигнали
Клеми за вход на PTC сензор или
12
термичен прекъсвач
Клеми за изход на цифрови или
13
аналогови сигнали
14 Клеми за изход на реле
