2. Обозначения насоса
Исполнение ("А" или "В") указано на фирменной
табличке на фирменной табличке,
расположенной на задней стенке. Оно может
также определяться по числу клеммных колодок.
У исполнения IO 351 A предусмотрено пять, а у
исполнения IO 351В - восемь клеммных колодок,
смотрите рис. 1 и 2.
1
IO 351A
Type
96161720 - VO1
Product No.
2
100-240 Vac 50/60Hz - max. 9W
U
N
!
3
Made in Denmark

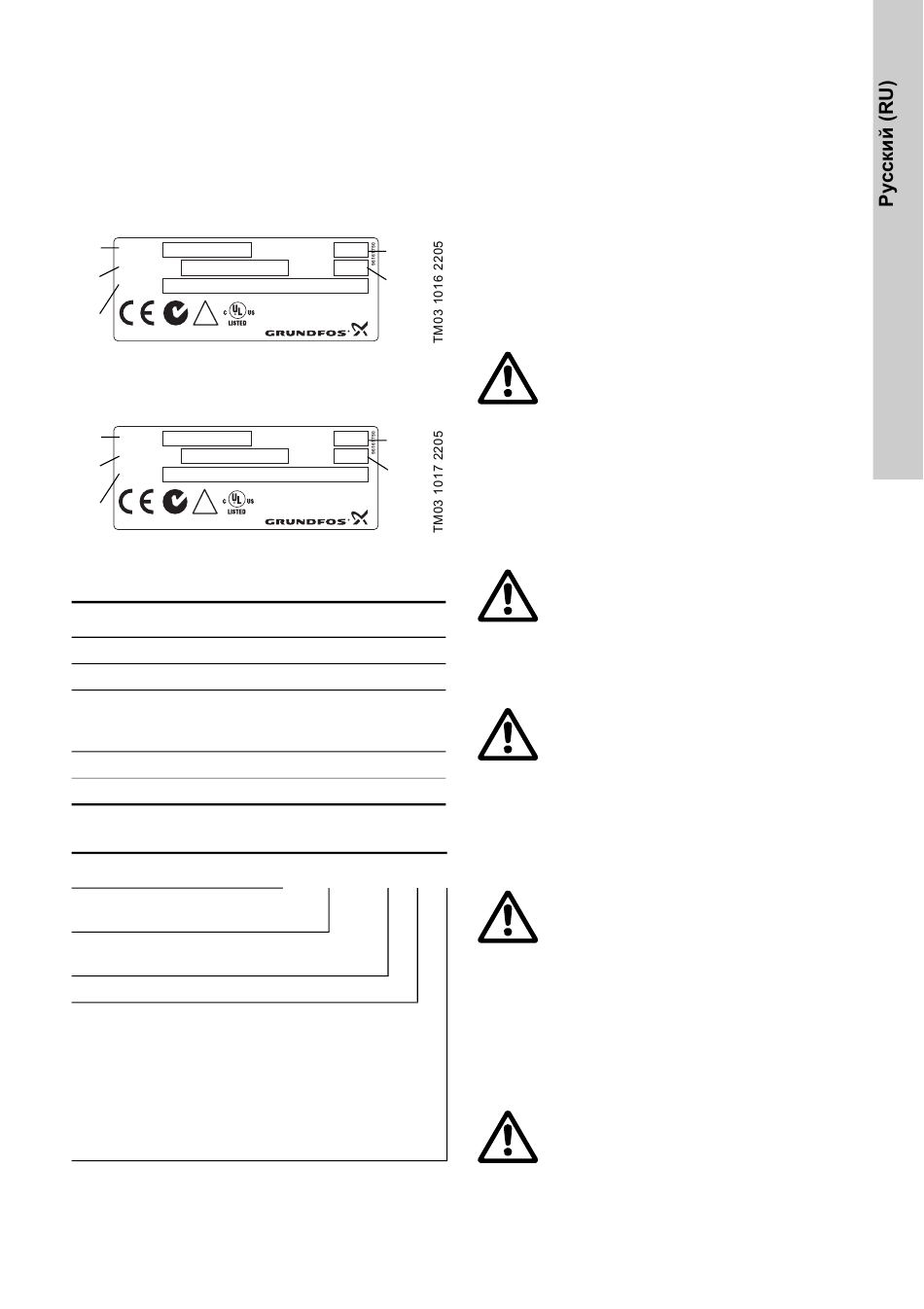

Рис. 3 Фирменная табличка исполнения
IO 351 A
1
IO 351B
Type
96161730 - VO1
Product No.
2
100-240 Vac 50/60Hz - max. 9W
U
N
!
3
Made in Denmark
Рис. 4 Фирменная табличка исполнения
IO 351 B
Поз. Описание
1 Обозначение типа
2 Номер изделия/исполнения
Допустимое напряжение питания, частота
3 тока и максимальная потребляемая
мощность
4 Дата изготовления (год, месяц)
5 Серийный номер
2.1 Типовое обозначением
Код Описание
Модуль входа/
IO
выхода
Модификация устройства
35
управления
1 Номер модели
Для насосов с постоянным числом
A
оборотов
Для насосов с постоянным числом
оборотов и насосов, управляемых
внешним преобразователем частоты или
B
используется как соединительное
устройство между насосами и
контролитуемым оборудованием
5
Serial No.
P .c.
4
OPEN TYPE PROCESS
CONTROL EQUIPMENT
30 XP
5
Serial No.
P .c.
4
OPEN TYPE PROCESS
CONTROL EQUIPMENT
30 XP
IO 3 5 1
3. Монтаж
IO 351 предназначен исключительно для
заводской проводки.
Перед началом работ по монтажу необходимо
убедиться в том, что
• исполнение соответствует требованиям
заказа;
• значения рабочего напряжения и частоты тока
модуля IO 351 соответствуют параметрам
источника электропитания на месте
эксплуатации;
• что модуль IO 351 не имеет транспортных
повреждений.
Предупреждение
Перед началом работ по монтажу
модуля IO 351 необходимо отключить
электропитание и исключить любые
возможности его случайного включения.
Монтаж должен выполняться допущенным к
проведению такого рода работ персоналом в
соответствии с местными нормами и правилами.
На месте монтажа модуля должны выполняться
все требования по технике безопасности.
Предупреждение
Зажимы "L" и "N", а также 76-81 и
82-89 могут подключаться к опасному
контактному напряжению, опасному для
жизни. Допускается управление от
внешних устройств.
Предупреждение
Вся электропроводка, идущая к блокам
снаружи пульта управления, должна
быть типа H05W-F в соответствии с
требованиями CENELEC HD21 (во
избежании травматизма при контакте с
ней).
Предупреждение
В состав установки должен входить
прерыватель цепи, необходимый для
B
отключения электроэнергии.
Прерыватель должен быть установлен
рядом с IO 351 в пределах доступа
оператора. Он должен быть маркирован
как прерыватель цепи модуля IO 351.
Прерыватель цепи должен
соответствовать стандартам IEC 60947-
1 и EC 60947-3.
Предупреждение
Клеммы разделены только главной
изоляцией. Поэтому запрещается
подсоединять цепь защитного
сверхнизкого напряжения к клемме,
смежной с клеммой, находящейся под
напряжением.
Цепи защитного сверхнизкого
напряжения и провода под
напряжением должны быть разделены
двойной или усиленной изоляцией.
169
