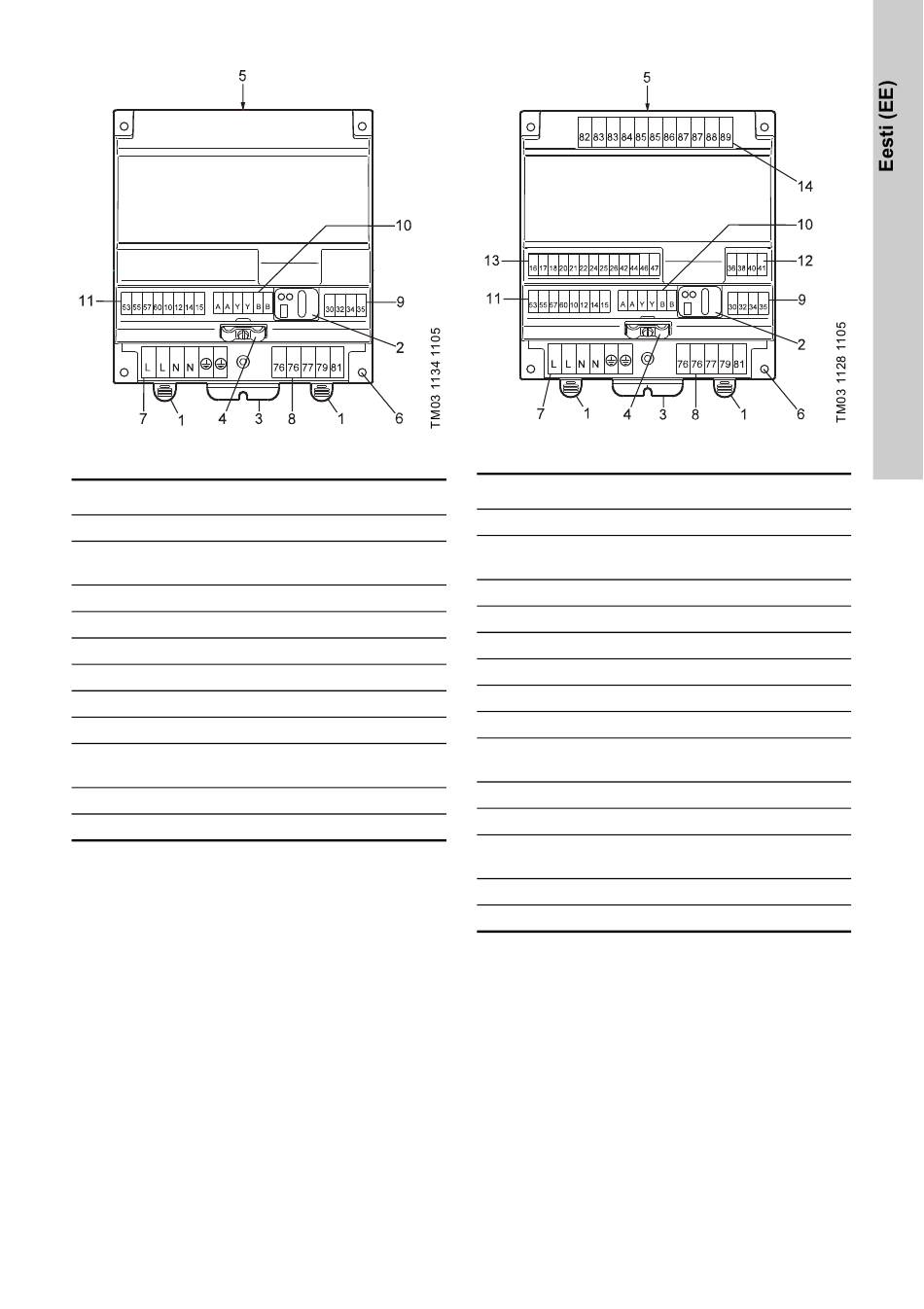

Joonis 1 IO 351 A
Pos. Kirjeldus
1 DIN-liistu lukustuslipik
Indikaatortuled ja saatja/vastuvõtja
2
andmesideks R100-ga
3 Maandusühendus kilbiga
4 Kaabliklamber GENIbus kaablitele
5 Andmesilt
6 Avad kruvidega montaažiks
7 Toitepinge klemmid
8 Releväljundite klemmid
Sisendklemmid PTC andurile või
9
termolülitile
10 GENIbus klemmid
11 Digitaal- ja analoogsisendite klemmid
Joonis 2 IO 351 B
Pos. Kirjeldus
1 DIN-liistu lukustuslipik
Indikaatortuled ja saatja/vastuvõtja
2
andmesideks R100-ga
3 Maandusühendus kilbiga
4 Kaabliklamber GENIbus kaablitele
5 Andmesilt
6 Avad kruvidega montaažiks
7 Toitepinge klemmid
8 Releväljundite klemmid
Sisendklemmid PTC andurile või
9
termolülitile
10 GENIbus klemmid
11 Digitaal- ja analoogsisendite klemmid
Sisendklemmid PTC andurile või
12
termolülitile
13 Digitaal- ja analoogväljundite klemmid
14 Releväljundite klemmid
