2. Identificatie

De uitvoering (A of B) staat vermeld op het type-
plaatje aan de achterzijde. De uitvoering kan ook
worden geïdentificeerd door het aantal aansluitblok-
ken. De IO 351A heeft vijf aansluitblokken, de IO
351B heeft er acht, zie afb.
1
IO 351A
Type
96161720 - VO1
Product No.
2
100-240 Vac 50/60Hz - max. 9W
U
N
!
3
Made in Denmark

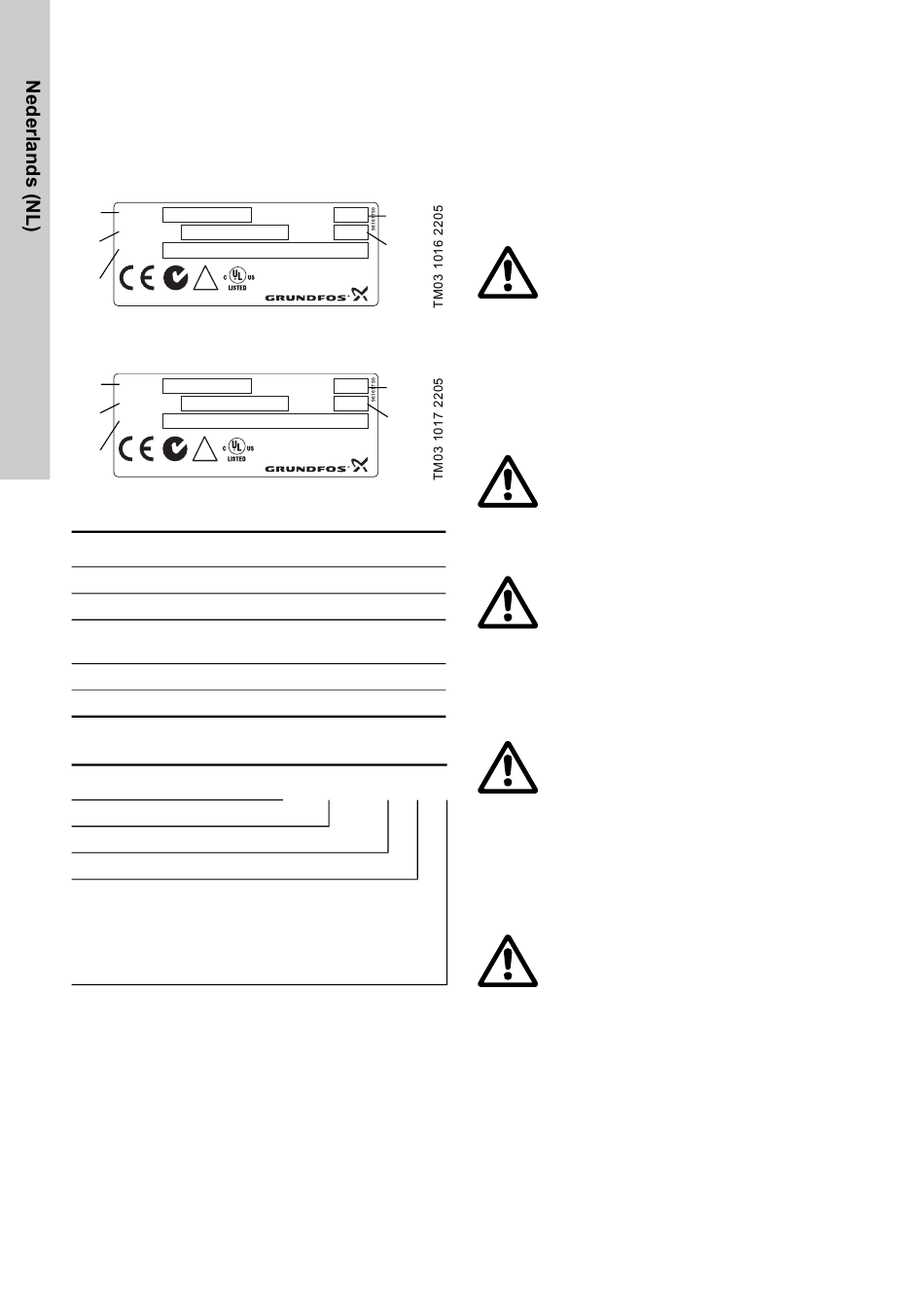

Afb. 3 Typeplaatje IO 351A
1
IO 351B
Type
96161730 - VO1
Product No.
2
100-240 Vac 50/60Hz - max. 9W
U
N
!
3
Made in Denmark
Afb. 4 Typeplaatje IO 351B
Pos. Beschrijving
1 Typeaanduiding
2 Product/versienummer
Toelaatbare toevoerspanning, frequentie en
3
maximaal energieverbruik
4 Productiecode (jaar, week)
5 Serienummer

2.1 Typesleutel

Code Betekenis
IO Invoer/uitvoer-eenheid
35 Reeks van regelaars
1 Modelnummer
A Voor pompen met constant toerental
Voor pompen met constant toerental en pom-
pen die worden geregeld door externe fre-
B
quentie-omzetters of als invoer/uitvoer-
module
124
1 en 2.
5
Serial No.
P .c.
4
OPEN TYPE PROCESS
CONTROL EQUIPMENT
30 XP
5
Serial No.
P .c.
4
OPEN TYPE PROCESS
CONTROL EQUIPMENT
30 XP
IO 3 5 1

3. Installatie

De IO 351 is alleen bedoeld voor fabrieksbedrading.
Voorafgaand aan de installatie, controleer dat:
• de uitvoering degene is die besteld is.
• de IO 351 geschikt is voor aansluiting op het
elektriciteitsnet.
• de IO 351 niet beschadigd is tijdens transport.
Waarschuwing
Voordat u met het installeren van de IO
351 begint, dient u er zeker van te zijn dat
de elektriciteitstoevoer is uitgeschakeld en
niet per ongeluk kan worden ingeschakeld.
Het installeren dient te geschieden door personeel
dat daartoe bevoegd is in overeenstemming met de
lokale voorschriften.
Alle veiligheidsvoorschriften moeten worden nage-
leefd ter plaatse van de installatie.
Waarschuwing
De klemmen L en N, en ook 76-81 en 82-
89 kunnen worden aangesloten op gevaar-
lijke contactspanning. Externe regelspan-
ning van andere groepen kan optreden.
Waarschuwing
Alle draden naar eenheden buiten het
regelpaneel dienen van het type H05VV-F
te zijn in overeenstemming met CENELEC
HD21 (ter voorkoming van letsel door aan-
raking van de draden).
Waarschuwing
In de installatie moet een stroomonderbre-
ker opgenomen zijn om de netvoeding uit
te schakelen. Deze dient zich dicht bij de
IO 351 te bevinden en gemakkelijk toegan-
kelijk te zijn voor de bediener. Deze dient
B
als stroomonderbreker voor de IO 351
aangeduid te zijn. De stroomonderbreker
dient overeenkomstig IEC 60947-1 en
IEC 60947-3 te zijn.
Waarschuwing
De klemmen zijn alleen van elkaar
gescheiden via basisisolatie. Sluit daarom
geen PELV-circuit aan op een klem die
zich naast een klem bevindt die met live
spanning is verbonden.
PELV-circuits en live draden moeten van
elkaar worden gescheiden met dubbele of
versterkte isolatie.
