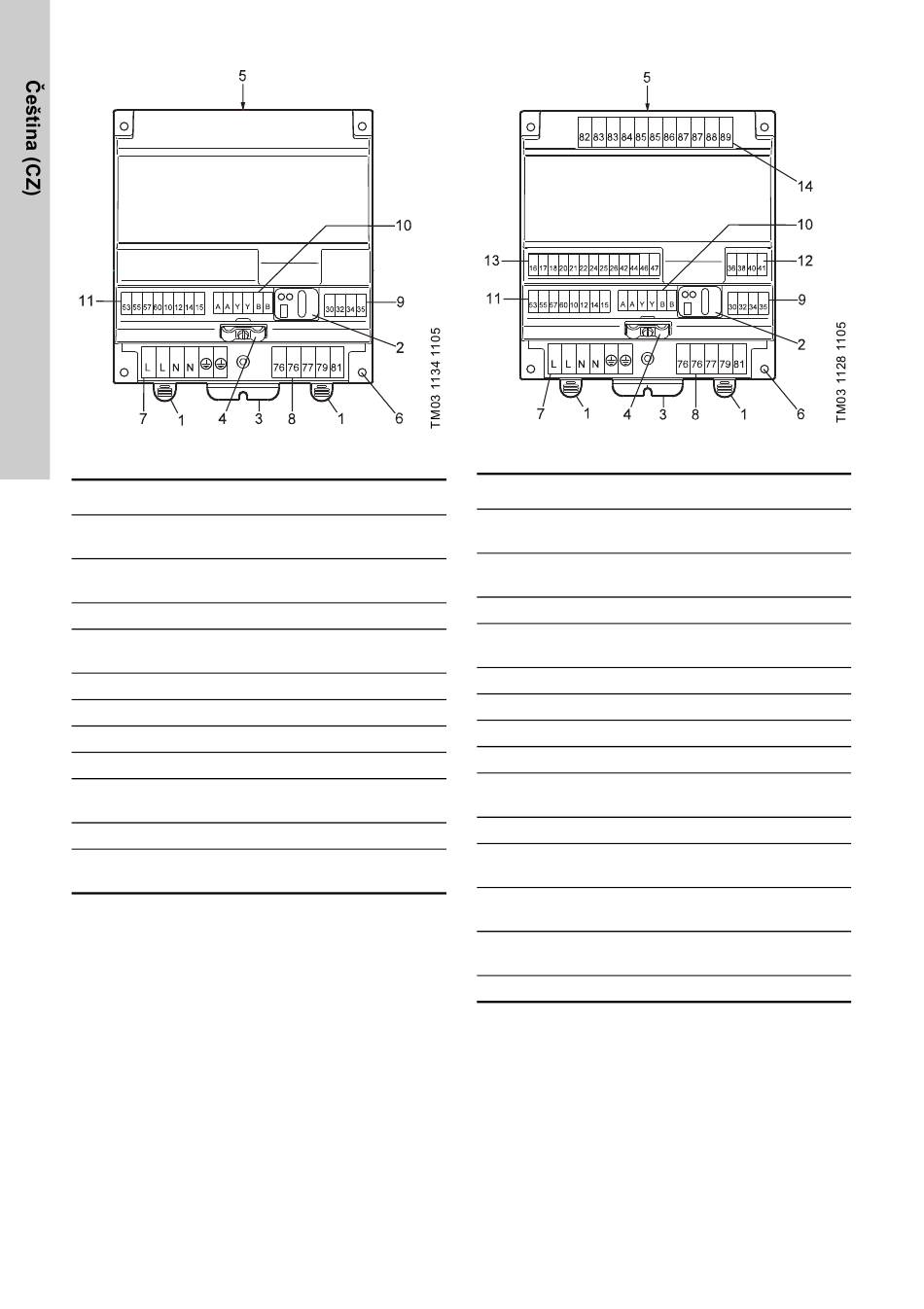

Obr. 1 IO 351 A
Pol. Všeobecný popis
Pojistný jazýček pro instalaci modulu na
1
DIN lištu
Signální světla a vysílač/přijímač pro
2
komunikaci s dálkovým ovladačem R100
3 Zemnicí přípojka ke skříňce
Kabelová příchytka pro kabely
4
komunikačního systému Genibus
5 Typový štítek
6 Otvory pro upevňovací šrouby
7 Svorky pro přívod napájecího napětí
8 Svorky pro reléový výstup
Svorky pro připojení vstupů článku PTC
9
nebo termospínače
10 Svorky pro Genibus
Svorky pro připojení digitálních
11
a analogových vstupů
24
Obr. 2 IO 351 B
Pol. Všeobecný popis
Pojistný jazýček pro instalaci modulu na
1
DIN lištu
Signální světla a vysílač/přijímač pro
2
komunikaci s dálkovým ovladačem R100
3 Zemnicí přípojka ke skříňce
Kabelová příchytka pro kabely
4
komunikačního systému Genibus
5 Typový štítek
6 Otvory pro upevňovací šrouby
7 Svorky pro přívod napájecího napětí
8 Svorky pro reléový výstup
Svorky pro připojení vstupů článku PTC
9
nebo termospínače
10 Svorky pro Genibus
Svorky pro připojení digitálních
11
a analogových vstupů
Svorky pro připojení vstupů článku PTC
12
nebo termospínače
Svorky pro připojení digitálních vstupů
13
a analogových výstupů
14 Svorky pro reléový výstup
