8. Перечень входов и выходов
DI: Вход цифрового сигнала
DO: Выход цифрового сигнала
AO: Вход аналогового сигнала
AI: Выход аналогового сигнала
NO: Замыкающий контакт
C: Общий
Группа Зажим Назначение
L
Подключение фазового
провода
L
N
Подключение
1
нейтрального провода
N
PE
Заземление
PE
76 DO 1, 2, 3, C
76 DO 1, 2, 3, C
77 DO 1, NO
79 DO 2, NO
2
81 DO 3, NO
53 + 24 В
55 GND
57 AI 1
3A
60 AI 2
Все клеммы (за исключением силовых) должны подключаться только
к напряжению не более 16V эффективного напряжения и 22,6V
пикового напряжения либо 35V постоянного тока.
10 DI 1
12 DI 2
14 DI 3
3A
15 GND
Все клеммы (за исключением силовых) должны подключаться только
к напряжению не более 16V эффективного напряжения и 22,6V
пикового напряжения либо 35V постоянного тока.
A RS485 A
A RS485 A
Y RS485 GND (земля)*
Y RS485 GND (земля)*
3C
B RS485 B
B RS485 B
Рабочее заземление
* Группа клемм GND изолирована от остальных клемм заземления.
Технич. данные
1 x 100-240 В переменного тока ±
10 %, 50/60 Гц
Замыкающий релейный контакт.
Макс. нагрузка:
240 В переменного тока, 2 A.
Мин. нагрузка
5 В постоянного тока, 10 мА
Электропитания датчика.
Макс. 50 мА
Вход аналогового сигнала,
0/4-20 мА или 0-10 В
Вход цифрового сигнала
Шина GENIbus (внутренняя)
(зафиксировать экранирующую
оплетку с помощью кабельного
хомута)

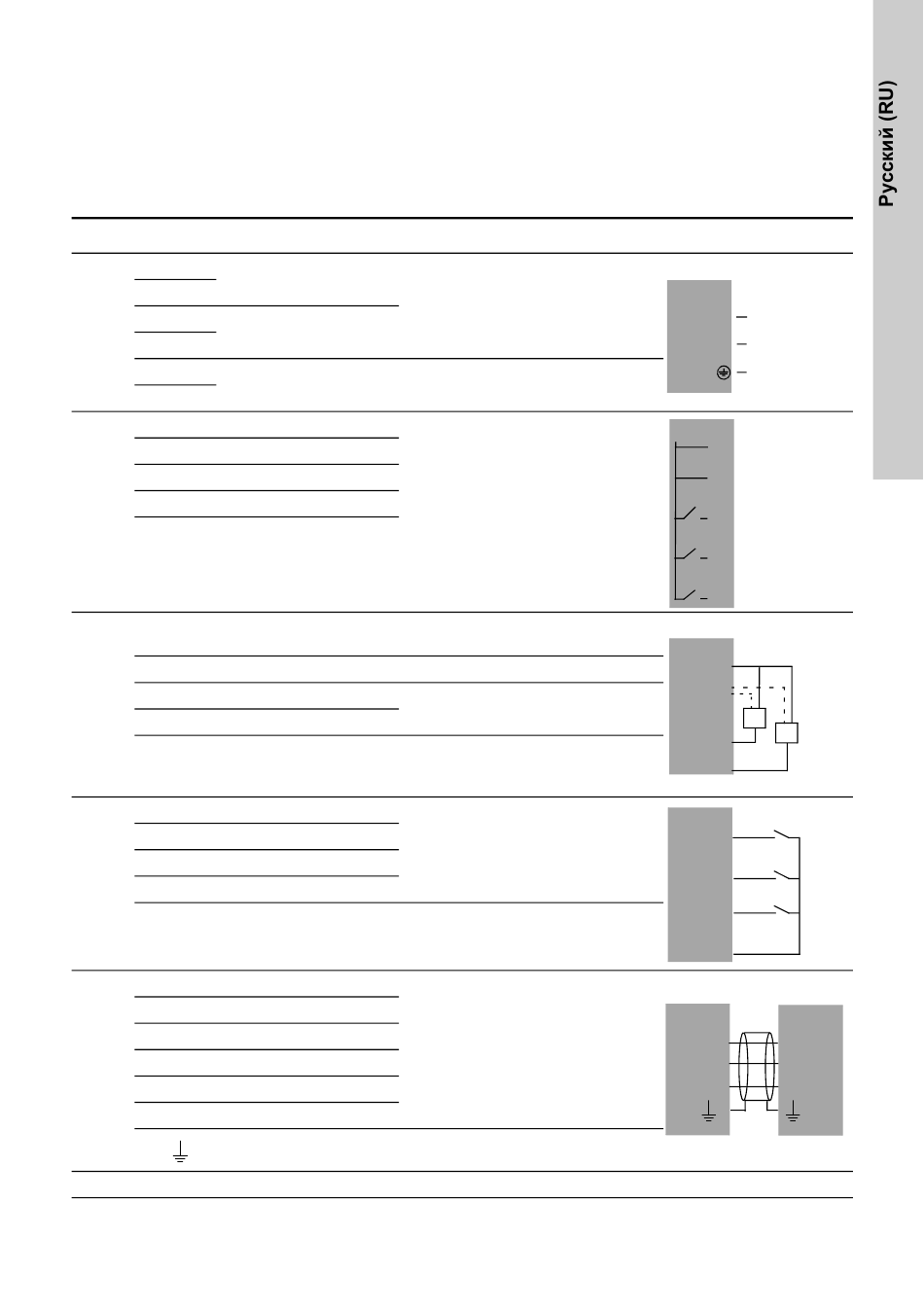

Электросхема
IO 351
L L
N N
PE
IO 351
76
76
77
79
81
IO 351
53
55
1
2
57
60
IO 351
10
12
14
15
IO 351 CU 351
A A1
Y Y1
B B1
